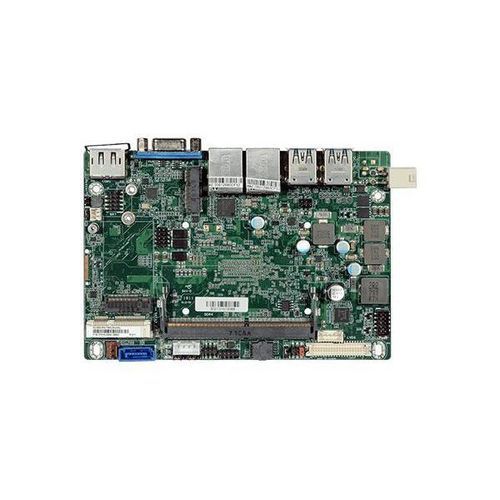

SBC 3.5" KU553

Intel® Celeron® Processor 3965UIntel® Core™ i7-7600UIntel® Core™ i3-7100U

Présentation du produit

• 7th Gen Intel® Core™ 3.5" SBC
• 1 DDR4 SODIMM jusqu'à 16GB
• Trois écrans indépendants : VGA + LVDS + DP++
• Richesse des E/S : 2 Intel GbE, 4 USB 3.0, 2 USB 2.0, 1 M.2

Caractéristiques

• COM Protection ESD : Air Gap ±15kv
• Tension large : 9~36V DC-in
• Conception sans ventilateur
• Affichage 4K2K
• Triple affichage indépendant

Certifications

• Certification RoHS
• CE
• FCC

Marqueurs

• #IoT
• #Intel
• #Mini PCIe
• #Fanless Design
• #4K2K Affichage
• #Windows
• #Linux
• #VGA
• #DP
• #DDR4
• #RoHS Certification
• #CE Certification
• #FCC Certification

Description détaillée

• DFI fournit une carte mère SBC 3,5" prise en charge par les processeurs 7th Gen Intel® Core™ et conçue pour prendre en charge diverses interfaces, notamment 1 mémoire DDR4, 1 x M.2, 1 Mini PCIe, 1 VGA, 1 LVDS, 1 DP++ et plus encore, pour une utilisation dans différentes applications de qualité industrielle.

Système Processeur : Processeurs Intel® Core™ de 7e génération, BGA 1356 Processeur Intel® Core™ i7-7600U, double cœur, 4M Cache, 2,8GHz (3,9GHz), 15W Processeur Intel® Core™ i5-7300U, double cœur, 3M Cache, 2.6GHz (3.5GHz), 15W Processeur Intel® Core™ i3-7100U, double cœur, 3M Cache, 2.4GHz, 15W Processeur Intel® Celeron® 3965U, double cœur, 2M Cache, 2.2GHz, 15W Mémoire : Un SODIMM 260 broches jusqu'à 16 Go, DDR4 monocanal 1866/2133 MHz BIOS : Insyde SPI 128Mbit Graphique Contrôleur : Intel® HD Graphics GT Series Fonctionnalité : OpenGL 5.0, DirectX 12, OpenCL 2.1 ; HW Decode : AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9 ; HW Encode : AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9 Affichage : 1 x VGA, 1 x LVDS/eDP, 1 x DP++ VGA : résolution jusqu'à 1920x1200 @ 60Hz LVDS : double canal 48 bits, résolution jusqu'à 1920x1200 @ 60Hz DP++ : résolution jusqu'à 4096x2304 @ 60Hz Triple affichage : VGA + LVDS + DP++ Expansion Interface : 1 x Mini PCIe pleine taille (PCIe/USB2.0/USB3.1 Gen1 (option)) avec emplacement SIM (option), 1 x clé M.2 B 2242 (PCIe Gen3/USB2.0/SATA3.0), 1 x clé M.2 E 2230 (PCIe/USB2.0) Audio Codec audio : Realtek ALC888S Ethernet Processeurs Core™ : 1 x Intel® I210AT PCIe (10/100/1000Mbps) ou 1 x Intel® I210IT PCIe (10/100/1000Mbps), 1 x Intel® I219LM PCIe avec iAMT11.6 (10/100/1000Mbps) Processeur Celeron® : 1 x Intel® I210AT PCIe (10/100/1000Mbps) ou 1 x Intel® I210IT PCIe (10/100/1000Mbps), 1 x Intel® I219V PCIe avec iAMT11.6 (10/100/1000Mbps) Entrée/sortie arrière Ethernet : 2 x GbE (RJ-45) USB : 4 x USB 3.0 Affichage : 1 x VGA, 1 x DP++ Entrée/sortie interne Série : 1 x RS-232/422/485 (pas de 2,0 mm) USB : 2 x USB 2.0 (pas de 2,0 mm) Affichage : 1 x connecteur de panneau LCD LVDS, 1 x alimentation LCD/Inverseur Audio : 1 x Audio (Line-out/Mic-in) SATA : 1 x SATA 3.0 (jusqu'à 6Gb/s), 1 x SATA Power DIO : 1 x DIO 8 bits SMBus : 1 x SMBus Temporisateur de chien de garde Sortie et intervalle : Réinitialisation du système, programmable par logiciel de 1 à 255 secondes Sécurité TPM : fTPM 2.0 Alimentation Type : Gamme étendue 9~36VDC Connecteur : Connecteur à angle droit (4 broches), prise DC (disponible sur demande), connecteur de type vertical (4 broches) (disponible sur demande) Consommation : Au repos : i7-7600U : 12V @ 0.43A (5.16W), Max : i7-7600U : 12V @ 3.16A (37.92W) Pile RTC : Pile CR2032 Support de système d'exploitation Microsoft : Windows 10 IoT Enterprise 64 bits Linux : Linux Environnement Température : Fonctionnement : 0 à 60°C (Opt. -20 à 70°C), Stockage : -40 à 85°C Humidité : Fonctionnement : 5 à 90% HR, Stockage : 5 à 90 % HR MTBF : 606 151 heures à 25°C ; 394 265 à 45°C ; 267 894 à 60°C Mécanisme Dimensions : 3.facteur de forme SBC 5", 146 mm (5,75") x 102 mm (4,02") Hauteur : PCB : 1,6 mm, face supérieure : 16,3 mm, face inférieure : 4,0 mm Normes et certifications Certifications : CE, FCC, RoHS Liste d'emballage 1 carte KU553, 1 câble de port COM (Longueur : 300mm) 332-753040-000G, 1 câble de données Serial ATA (Longueur : 500mm) 332-553001-205G, 1 câble d'alimentation Serial ATA (Longueur : 250mm) A81-004041-016G, 1 dissipateur thermique A71-011080-010G (Hauteur : 26mm) ou A71-011081-010G (Hauteur : 31mm) Pays d'origine Taïwan Informations sur les commandes KU553-BN-7600U : Sans ventilateur, Intel® Core™ i7-7600U, 1 DDR4 SODIMM, 2 LAN, 1 COM, 6 USB, 9~36V (Angle droit), 0 à 60°C KU553-BN-7300U : Sans ventilateur, Intel® Core™ i5-7300U, 1 DDR4 SODIMM, 2 LAN, 1 COM, 6 USB, 9~36V (Angle droit), 0 à 60°C KU553-BN-7100U : Sans ventilateur, Intel® Core™ i3-7100U, 1 DDR4 SODIMM, 2 LAN, 1 COM, 6 USB, 9~36V (Angle droit), 0 à 60°C KU553-BN-3965U : Sans ventilateur, Intel® Celeron® 3965U, 1 DDR4 SODIMM, 2 LAN, 1 COM, 6 USB, 9~36V (angle droit), 0 à 60°C KU553-EN-7600U : Sans ventilateur, Intel® Core™ i7-7600U, 1 DDR4 SODIMM, 2 LAN, 1 COM, 6 USB, 9~36V (Angle droit), -20 à 70°C Articles en option Câble de port USB (A81-001032-016G, Longueur : 200mm), Adaptateur d'alimentation (671-106012-000G, 60W, 12V), Câble 4 broches vers jack DC (A81-004051-016G), Dissipateur de chaleur (A71-011078-000G, Hauteur : 11mm), Câble audio (A81-022007-016G, Longueur : 160mm) Caractéristiques / Spécifications techniques

• Form Factor : 3.5" SBC
• Processeur : 7th Gen Intel® Core™ (i7-7600U, i5-7300U, i3-7100U) ou Intel® Celeron® 3965U
• Mémoire : 1 DDR4 SODIMM jusqu'à 16GB
• Affichage : VGA, LVDS/eDP, DP++ (jusqu'à 3 écrans indépendants)
• Ethernet : 2 x GbE (RJ-45)
• USB : 4 x USB 3.0, 2 x USB 2.0
• Expansion : 1 x Mini PCIe, 2 x M.2
• Audio : Realtek ALC888S
• Alimentation : Large plage de 9~36VDC
• Température de fonctionnement : 0 à 60°C (option -20 à 70°C)
• Certifications : CE, FCC, RoHS
• Pays d'origine : Taïwan
