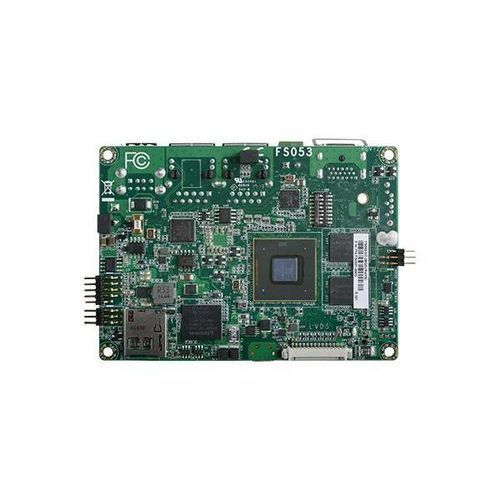

Carte mère Pico-ITX / 2.5" FS053

NXP i.MX6Intel®DDR3L DRAM

Présentation du produit

• NXP i.MX6 Processeur 2.5" Pico-ITX
• Expansion : 1 Mini PCIe, 1 SD
• DDR3L SDRAM, jusqu'à 4GB
• Deux écrans indépendants : HDMI + LVDS
• Richesse E/S : 2 GbE, 2 COM, 4 USB 2.0

Statut

• Lancé

Caractéristiques

• COM Protection ESD : Air Gap ±15kv
• Température : -20~70°C
• Tension : 9~36V DC-in
• Affichage : HDMI
• Mini PCIe

Certifications

• Certification RoHS
• CE
• FCC

Spécifications Système Processeur : NXP i.MX6 Cortex-A9 Dual Lite, 1,0 GHz NXP i.MX6 Cortex-A9 Quad, 1,0 GHz Mémoire : 1GB/2GB SDRAM Memory Down (par défaut), 4GB (disponible sur demande) DDR3L monocanal 1600MHz/1866MHz BIOS : 4MB NOR Flash Graphiques Affichage : 1 x HDMI, 1 x LVDS HDMI : résolution jusqu'à 1920x1080 @ 60 Hz LVDS : canal unique, résolution jusqu'à 1366x768 @ 60Hz Ecrans simples/doubles : Yocto : HDMI ou LVDS (par défaut), Android : HDMI + LVDS (disponible sur demande) Expansion Interface : 1 x Mini PCIe pleine taille (PCIe/USB) Ethernet Contrôleur : 1 x ATHEROS AR8033 Ethernet (10/100/1000Mbps), 1 x LAN7500 Ethernet (10/100/1000Mbps) Entrée/sortie arrière Ethernet : 2 x GbE (RJ-45) Série : 1 x RS-485 (2 fils) USB : 2 x USB 2.0, 1 x USB 2.0 OTG Port Affichage : 1 x HDMI Entrée/sortie eMMC : Prise en charge de 8, 16 et 32 Go d'eMMC intégrée Entrée/sortie interne Série : 1 x RS-232/422/485 (8 fils) USB : 1 x USB 2.0 Affichage : 1 x LVDS Connecteur de panneau LCD SATA : 1 x SATA 2.0 (jusqu'à 3 Gb/s) (processeur Quad uniquement) DIO : 1 x DIO 8 bits SD : 1 x Micro SD Slot Temporisateur de chien de garde Sortie et intervalle : Réinitialisation du système, programmable par logiciel de 1 à 255 secondes Alimentation Type : 9~36V DC Connecteur : Bloc terminal (2 broches) Consommation : Typique : 12V @ 0.355A (4.26Watt), Max. : 12V @ 0.631A (7.58Watt) SupportOS Yocto (1.8, préchargé par défaut sur eMMC), Android (5.1.1) Environnement Température : Fonctionnement : -20 à 70°C/0 à 60°C, Stockage : -40 à 85°C Humidité : Fonctionnement : 5 à 95 % HR, Stockage : 5 à 95 % HR MTBF : 486 335 heures à 25°C ; 342 613 heures à 45°C ; 237 430 heures à 60°C Mécanisme Dimensions : 2.facteur de forme Pico-ITX 5" 100 mm (3,94") x 72 mm (2,83") Hauteur : Circuit imprimé : 1,6 mm Face supérieure : 16,15 mm, Face inférieure : 4 mm Normes et certifications Certifications : CE, FCC, RoHS Liste de colisage 1 carte FS053 1 bornier pour RS485 342-361021-000 1 Diffuseur de chaleur (hauteur : 11mm) A71-808303-000G Note : Veuillez choisir "FS053 product page > Download button" pour télécharger le pilote. Pays d'origine Taïwan Informations pour la commande

• FS053-EC-28QD : Fanless, i.MX6 Quad Lite 1.0GHz, 2GB DDR3L SDRAM, 8GB eMMC, 2 LAN, 2 COM, 4 USB, 9~36V DC dans le bornier, -20 à 70°C
• FS053-EC-18DL : Fanless, i.MX6 Dual Lite 1.0GHz, 1GB DDR3L SDRAM, 8GB eMMC, 2 LAN, 2 COM, 4 USB, 9~36V DC dans le bornier, -20 à 70°C
• FS053-BC-28QD : Sans ventilateur, i.MX6 Quad 1.0GHz, 2GB DDR3L SDRAM, 8GB eMMC, 2 LAN, 2 COM, 4 USB, 9~36V DC dans le bornier, 0 à 60°C
• FS053-BC-18DL : Sans ventilateur, i.MX6 Dual Lite 1.0GHz, 1GB DDR3L SDRAM, 8GB Emmc, 2 LAN, 2 COM, 4 USB, 9~36V DC dans le bornier, 0 à 60°C

Articles en option

• Dissipateur de chaleur : Hauteur : 16.8mm
• Câble COM : Longueur : 250mm, 1x ports COM
• Câble pour port USB 2.0 : Longueur : 200mm, 1x ports USB
• Câble d'alimentation pour SATA et rétroéclairage LCD : Longueur : 155mm
• Adaptateur d'alimentation : 60W, 12V, prise DC

Caractéristiques techniques / spécifications

• Processeur : NXP i.MX6 Cortex-A9 Dual Lite/Quad, 1.0 GHz
• Mémoire : 1GB/2GB/4GB DDR3L SDRAM
• BIOS : 4MB NOR Flash
• Affichage : HDMI jusqu'à 1920x1080 @ 60 Hz, LVDS jusqu'à 1366x768 @ 60Hz
• Expansion : 1 x Mini PCIe pleine taille (PCIe/USB)
• Ethernet : 2 x GbE (RJ-45), ATHEROS AR8033, LAN7500
• USB : 4 x USB 2.0 (2 à l'arrière, 1 OTG, 1 interne)
• Série : 1 x RS-485 (arrière), 1 x RS-232/422/485 (interne)
• eMMC : 8GB/16GB/32GB onboard
• SATA : 1 x SATA 2.0 (processeur Quad uniquement)
• DIO : 1 x DIO 8-bit
• SD : 1 x Micro SD Slot
• Alimentation : 9~36V DC, Bornier (2-pin), Typique : 4.26W, Max : 7.58W
• OS : Yocto (1.8), Android (5.1.1)
• Température de fonctionnement : -20 à 70°C/0 à 60°C
• Dimensions : 100mm x 72mm (2.5" Pico-ITX)
• Certifications : CE, FCC, RoHS
