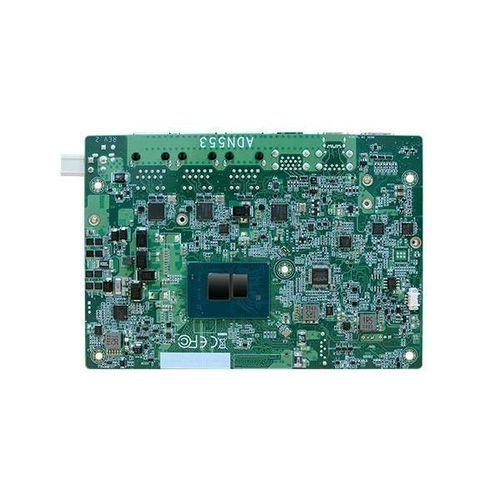

SBC 3.5" ADN553

Intel® Core™ i3-N305Intel Atom® x7425EIntel® Processor N97

Aperçu du produit

• Intel® Atom® Alder Lake-N Processors 3.5" SBC
• 1 DDR5 SO-DIMM
• Haute résolution 4K : Prise en charge de la résolution 4K/2K
• Triple affichage : 1 HDMI, 1 Type-C DP Alt. Mode, 1 LVDS/eDP
• Connectivité E/S riche : 3 LAN 2.5GbE, 4 USB 3.2, 2 USB 2.0, 1 SATA
• Expansion multiple : 1 clé M.2 M, 1 clé M.2 B, 1 clé M.2 E

Caractéristiques

• Affichage 4K2K
• Expansion multiple
• Triple affichage indépendant
• Mémoire DDR5
• Richesse E/S

Certifications

• Certification RoHS
• CE
• FCC
• KC
• UKCA

Spécifications techniques Système Processeur : Processeurs Intel® Atom® Alder Lake-N, TDP jusqu'à 15 W. Embarqué : Intel Atom® x7425E (4 cœurs, 6M Cache, jusqu'à 3,40 GHz, 12W), x7213E (2 cœurs, 6M Cache, jusqu'à 3,20 GHz, 10W), x7211E (2 cœurs, 6M Cache, jusqu'à 3,20 GHz, 6W). PC Client : Intel® Core™ i3-N305 (8 cœurs, 6M Cache, jusqu'à 3,80 GHz, 15W), Intel® Processor N200 (4 cœurs, 6M Cache, jusqu'à 3,70 GHz, 6W), N97 (4 cœurs, 6M Cache, jusqu'à 3,60 GHz, 12W), N50 (2 cœurs, 6M Cache, jusqu'à 3,40 GHz, 6W). Mémoire : Un SODIMM 262 broches jusqu'à 16 Go, DDR5 monocanal 4800 MHz BIOS : AMI SPI 256Mbit Graphique Contrôleur : Intel® UHD Graphics Fonctionnalité : OpenGL 4.6, Direct X 12.1, OpenCL 3.0 ; HW Decode : HEVC, VP9, AV1, AVC ; HW Encode : HEVC, VP9, AVC Affichage : 1 x HDMI, 1 x Type-C DP Alt. Mode, 1 x LVDS/eDP. HDMI : jusqu'à 4096x2160@24Hz ; DP : jusqu'à 3840x2160@60Hz ; LVDS : double canal 24-bit, jusqu'à 1920x1200@60Hz ; eDP : jusqu'à 4096x2160@60Hz Triple affichage : HDMI + Type-C DP Alt. Mode + LVDS/eDP Expansion Interface : 1 x clé M.2 M 2280/2242 (PCIe Gen3 x1/SATA3.0), 1 x clé M.2 B 3052/3042 (USB3.0/USB2.0, PCIe x1 en option), 1 x emplacement SIM pour 4G/5G, 1 x clé M.2 E 2230 (USB/PCIe x1, support CNVi) Audio Codec audio : Realtek ALC888S Ethernet Contrôleur : 3 x Intel® I226V (10/100/1000/2500Mbps). Option LAN3 avec M.2 3052 PCIe x1. E/S arrière Ethernet : 3 x 2.5GbE (RJ-45) USB : 4 x USB 3.2 Affichage : 1 x HDMI, 1 x Type-C DP Alt. Mode E/S internes Série : 1 x RS-232/422/485 (pas de 2,0 mm) USB : 2 x USB 2.0 (pas de 2,0 mm) Affichage : 1 x connecteur LVDS pour panneau LCD et 1 x alimentation LCD/Inverseur ou 1 x connecteur eDP Audio : 1 x Audio (Line-out/Mic-in) SATA : 1 x SATA 3.0 (jusqu'à 6Gb/s), 1 x SATA Power DIO : 1 x DIO 8 bits Chronomètre Watchdog Sortie et intervalle : Réinitialisation du système, programmable par logiciel de 1 à 255 secondes Sécurité TPM : dTPM2.0 Alimentation Type : Gamme étendue 9~36V DC Connecteur : Connecteur à angle droit (4 broches), prise DC-in (disponible sur demande), connecteur de type vertical (4 broches) (disponible sur demande) Consommation : Typique : i3-N305, 19V @ 0.45A (8.55W) ; Max : i3-N305, 19V @ 2.7A (51.3W) Pile RTC : Pile CR2032 Prise en charge du système d'exploitation Prise en charge du système d'exploitation (UEFI uniquement) : Windows 10 IoT Enterprise (64 bits), Windows 11, Linux Environnement Température : Fonctionnement : -5 à 65°C ; Stockage : -40 à 85°C Humidité : Fonctionnement : 5 à 90 % HR ; Stockage : 5 à 90 % HR MTBF : 593 096 heures à 25°C ; 398 330 heures à 45°C ; 276 293 heures à 60°C. Modèle de calcul : Telcordia Issue 4. Environnement : GB, GC - Sol bénin, contrôlé Mécanisme Dimensions : 3.facteur de forme SBC 5", 146 mm (5,75") x 102 mm (4,02") Hauteur : Carte de circuit imprimé : 1,6 mm ; face supérieure : 15,0 mm ; face inférieure : 4,0 mm Normes et certifications Certifications : CE, FCC Classe B, RoHS, UKCA, KC Liste d'emballage - 1 carte ADN553 - 1 câble de port COM (Longueur : 250mm, 1x port COM), A81-015115-018G - 1 Câble SATA DATA/Power (Longueur : 300mm), A81-002144-018G - 1 Dissipateur thermique (Hauteur : 29 mm), A71-008353-020G Pays d'origine : Taiwan Informations de commande

• ADN553-BN-x7425E : Intel Atom® x7425E, 4C, 12W. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Mode + LVDS, 3 2.5G LAN, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, Fanless, -5 à 65°C
• ADN553-BN-x7211E : Intel Atom® x7211E, 2C, 6W. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Mode + eDP, 3 2.5G LAN, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, Fanless, -5 à 65°C
• ADN553-BN-N305 : Intel® Core™ i3-N305, 8 cœurs, 15W. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Mode + eDP, 3 2.5G LAN, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, Fanless, -5 à 65°C
• ADN553-BN-N200 : Intel® Processor N200, 4 cœurs, 6W. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Mode + LVDS, 3 2.5G LAN, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, Fanless, -5 à 65°C
• ADN553-BN-N97 : Intel® Processor N97, 4C, 12W. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Mode + eDP, 3 2.5G LAN, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, Fanless, -5 à 65°C
• ADN553-BN-N50 : Intel® Processor N50, 2 cores, 6W. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Mode + eDP, 3 2.5G LAN, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, Fanless, -5 à 65°C
• ADN553-BN-x7213E : Intel Atom® x7213E, 2C, 10W. 1 DDR5 SO-DIMM, HDMI + Type-C DP Alt. Mode + LVDS, 3 2.5G LAN, 1 RS232/422/485, 4 USB 3.2, 2 USB 2.0, 9~36 VDC, sans ventilateur, -5 à 65°C

Articles en option

• Adaptateur d'alimentation : 60W, 12V
• Câble USB 2.0 : Longueur 200 mm, 2 ports USB
• Câble du panneau avant : Longueur 250 mm
• Câble audio : Longueur 160mm
• Diffuseur de chaleur : Hauteur 7mm
• Câble d'alimentation à 4 broches vers jack DC : Longueur 100mm

Étiquettes

• DDR5
• Windows 10
• 9~36V DC-in
• LVDS
• Edge AI Computing
• Intel® Atom® Alder Lake-N
• eDP
• IoT
• Windows 11
• Intel
• HMI
• 5G
• Fanless Design
• 4K2K Affichage
• Windows
• Linux
• Expansion multiple
• Certification RoHS
• CE
• FCC Certification
• KC Certification
• 2.5G Ethernet
• UKCA Certification

Caractéristiques techniques clés

• Processeur : Intel® Atom® Alder Lake-N, jusqu'à 15 W TDP
• Mémoire : 1 x DDR5 SO-DIMM, jusqu'à 16 Go
• Affichage : Triple affichage (HDMI, Type-C DP Alt. Mode, LVDS/eDP), jusqu'à une résolution 4K
• LAN : 3 x 2,5GbE
• USB : 4 x USB 3.2, 2 x USB 2.0
• Expansion : 1 x clé M.2 M, 1 x clé M.2 B, 1 x clé M.2 E
• Audio : Realtek ALC888S
• Alimentation : 9~36V DC input
• Température de fonctionnement : -5 à 65°C
• Certifications : CE, FCC, RoHS, UKCA, KC
