Carte mère Pico-ITX / 2.5" AL05P
embarquéeIntel® Atom E3900Intel® Celeron® N3350

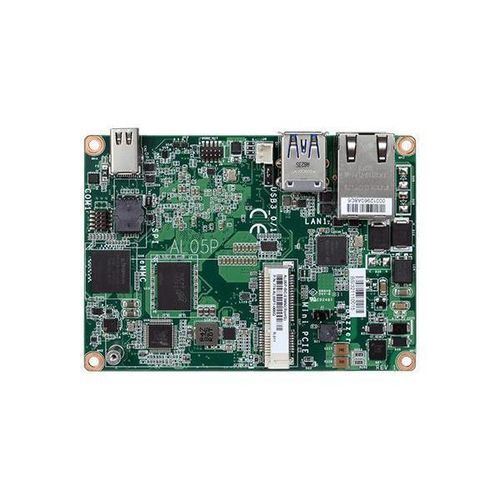

Carte mère Pico-ITX / 2.5" - AL05P - DFI - embarquée / Intel® Atom E3900 / Intel® Celeron® N3350
Carte mère Pico-ITX / 2.5" - AL05P - DFI - embarquée / Intel® Atom E3900 / Intel® Celeron® N3350
Carte mère Pico-ITX / 2.5" - AL05P - DFI - embarquée / Intel® Atom E3900 / Intel® Celeron® N3350 - image - 2
Carte mère Pico-ITX / 2.5" - AL05P - DFI - embarquée / Intel® Atom E3900 / Intel® Celeron® N3350 - image - 3
Carte mère Pico-ITX / 2.5" - AL05P - DFI - embarquée / Intel® Atom E3900 / Intel® Celeron® N3350 - image - 4
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de DFI

Caractéristiques

Format
embarquée, Pico-ITX / 2.5"
Processeur
Intel® Celeron® N3350, Intel® Atom E3900
Chipset
Intel® HD
Mémoire
LPDDR4
Slots d'extension
Mini PCIe
Applications
industrielle
Système d'exploitation
Linux, Windows 10 IoT Enterprise
Connectivité
USB 2.0, USB 3.0, USB 3.1, RJ45, RS-232, GbE, Ethernet

Description

Vue d'ensemble du produit
  • DFI AL05P est une solution industrielle Pico-ITX 2,5" avec PoE (Power over Ethernet) conçue pour l'automatisation des bâtiments, la détection des ressources, la détection météorologique, la surveillance automatique continue et le Edge Computing AI.
  • Supporte 2,5" Pico-ITX, processeur Intel® Pentium® / Celeron® / Intel Atom® E3900, 1 DDR4, 1 Mini PCIe, 1 Mini DP++.
Caractéristiques principales
  • Intel® Pentium®/Celeron®/Intel Atom® Processor E3900
  • Support LPDDR4 memory down up to 4GB
  • Rich I/O : 1 LAN, 1 COM, 2 USB 3.0, 2 USB 2.0
  • Expansion et stockage : 1 Mini PCIe, 1 SMBus, 1 eMMC
  • Solution carte unique PoE supportant PoE PD 48VDC
Certifications
  • Certification RoHS
  • CE
  • FCC
Description détaillée
  • Premier Pi industriel spécialisé + PoE AL05P - Pioneer PoE SBC pour les applications Edge : AL05P remplace le câble d'alimentation CC traditionnel par un câble PoE, comblant les lacunes de la configuration de l'équipement dans les endroits éloignés, réduisant l'espace de câblage et éliminant le coût des alimentations supplémentaires, améliorant la facilité et la flexibilité du déploiement de périphériques sans limites d'alimentation.
  • Alimenté par le processeur Intel Atom® série E3900 : Capacités de traitement hautes performances et basse consommation (9 W), étendant le calcul en temps réel à la périphérie à la réponse en temps réel aux événements de périphérie, gérant la reconnaissance d'images et l'analyse de flux de données.
  • Moins de câbles pour plus de flexibilité : L'une des plus rares cartes mères Pico-ITX intégrées de 2,5 pouces (100 mm x 72 mm) à prendre directement en charge le PoE. Optimisée pour l'alimentation loin des prises ou pour réduire le câblage. Petite taille et faible consommation d'énergie pour les environnements étroits dépourvus de distribution d'énergie.
  • Alimentation et extensions - Tout en une carte : Les interfaces PoE LAN, E/S et d'extension sont toutes configurées sur la même carte. Comprend 1 COM à protection électrostatique ±15kv, 2 USB 3.1 Gen1, 2 USB 2.0 et Mini PCIe.
  • 4K UHD pour des valeurs ajoutées : Décodage matériel HEVC intégré et moteur d'amélioration de l'affichage du codec VP9, prise en charge de la sortie DP++ haute résolution 4K (4096x2304@60Hz), adaptée aux applications de service, à la publicité et au multimédia.
  • Environnement de développement complet : Prend en charge les systèmes d'exploitation Linux et Windows, cycle de vie du produit jusqu'à 15 ans.
Spécifications techniques
  • Processeur: Intel Atom® Processor E3900 Series, BGA 1296 ; Intel Atom® x5-E3940 Processeur, Quad Core, 2M Cache, 1.6GHz (1.8GHz), 9.5W ; Intel Atom® x5-E3930 Processeur, Dual Core, 2M Cache, 1.3GHz (1.8GHz), 6.5W ; Intel® Pentium® Processor N4200, Quad Core, 2M Cache, 1.1GHz (2.5GHz), 6W ; Intel® Celeron® Processor N3350, Dual Core, 2M Cache, 1.1GHz (2.4GHz), 6W
  • Mémoire: Mémoire SDRAM jusqu'à 4GB ; DDR4 2400MHz à canal unique
  • BIOS: Insyde SPI 128Mbit (supporte le boot UEFI uniquement)
  • Graphique: Intel® HD Graphics ; OpenGL 4.2, Direct X 11.1, OpenCL 1.2, OGL ES 3.0 ; HW Decode : H.264, MPEG2, VC1, VP8, H.265, MPEG4 ; HW Encode : H.264, MPEG2, MPEG4
  • Affichage: 1 x Mini DP++ ; Mini DP++ : résolution jusqu'à 4096x2160 @ 60Hz
  • Stockage: 1 x 16GB/32GB/64GB eMMC
  • Expansion: 1 x Mini PCIe pleine taille (PCIe/USB 2.0, USB 3.1 Gen1/USB 2.0 en option)
  • Ethernet: 1 x Intel® I210AT PCIe (10/100/1000Mbps) ; 1 x Intel® I210IT PCIe (10/100/1000Mbps) (disponible sur demande)
  • Entrée/sortie arrière: 1 x GbE (RJ-45) ; 2 x USB 3.1 Gen1 ; 1 x Mini DP++
  • E/S internes: 1 x RS-232/422/485 (pas de 1,27 mm) ; 2 x USB 2.0 (pas de 1,27 mm) ; 1 x DIO 8 bits ; 1 x SMBus
  • Temporisateur chien de garde: Réinitialisation du système, programmable par logiciel de 1 à 255 secondes
  • Sécurité: fTPM 2.0
  • Alimentation: 48VDC PoE ; PoE LAN ; Typique : E3950:12V @ 0.33A (3.96Watt) ; Max. : E3950:12V @ 1.76A (21.12Watt) ; RTC Battery : CR2032 Coin Cell
  • SupportOS: Windows 10 IoT Enterprise (64-bit), Linux
  • Environnement: Fonctionnement : 0 à 60°C, -20 à 70°C ; Stockage : -40 à 85°C ; Humidité : Fonctionnement : 5 à 90% HR ; Stockage : 5 à 90% RH
  • Mécanisme: 2.5" Pico-ITX Form Factor ; 100mm (3.94") x 72mm (2.83") ; PCB : 1.6mm ; Top Side : 15mm, Bottom Side : 8mm
  • Liste d'emballage: 1 carte AL05P ; 1 Heat spreader (Height : 15mm) E Series CPU : A71-808315-000G, CPU série N : A71-808315-010G
  • Pays d'origine: Taiwan
Informations sur les commandes
  • AL05P-BC-23E30 : Fanless, Intel Atom® X5-E3930, DDR4 2GB, eMMC 32GB, 1 Mini DP++, 1 LAN, 1 COM, 4 USB, PoE PD 48V, 0 to 60°C
  • AL05P-BC-23E40 : Sans ventilateur, Intel Atom® X5-E3940, DDR4 2Go, eMMC 32Go, 1 Mini DP++, 1 LAN, 1 COM, 4 USB, PoE PD 48V, 0 à 60°C
  • AL05P-BC-23N50 : Sans ventilateur, Intel® Celeron® N3350, DDR4 2Go, eMMC 32Go, 1 Mini DP++, 1 LAN, 1 COM, 4 USB, PoE PD 48V, 0 à 60°C
  • AL05P-EC-23E30 : Sans ventilateur, Intel Atom® X5-E3930, DDR4 2GB, eMMC 32GB, 1 Mini DP++, 1 LAN, 1 COM, 4 USB, PoE PD 48V, -20 à 70°C
  • AL05P-EC-23E40 : Sans ventilateur, Intel Atom® X5-E3940, DDR4 2GB, eMMC 32GB, 1 Mini DP++, 1 LAN, 1 COM, 4 USB, PoE PD 48V, -20 à 70°C
Options
  • Câble port USB, Longueur : 200mm
  • 1 câble port COM, Longueur : 300mm
  • Dissipateur thermique pour CPU série E, 0 à 60°C /Température large, Hauteur : 28mm
  • Dissipateur thermique pour CPU série N, 0 à 60°C, Hauteur : 28.1mm
Marqueurs
  • #IoT
  • #Intel
  • #Industrial Specialized Pi
  • #PoE
  • #Mini PCIe
  • #4K2K Display
  • #Windows
  • #Linux
  • #DDR4
  • #RoHS Certification
Caractéristiques / Spécifications techniques
  • Form Factor : 2.5" Pico-ITX (100mm x 72mm)
  • Processeur : Intel Atom® E3900 Series, Pentium® N4200, Celeron® N3350
  • Mémoire : Jusqu'à 4 Go DDR4
  • Stockage : eMMC 16 Go/32 Go/64 Go
  • Expansion : 1 x Mini PCIe
  • LAN : 1 x GbE (RJ-45), support PoE
  • USB : 2 x USB 3.1 Gen1, 2 x USB 2.0
  • Affichage : 1 x Mini DP++ (jusqu'à 4096x2160 @ 60Hz)
  • Température de fonctionnement : 0 à 60°C, -20 à 70°C (selon le modèle)
  • Certifications : RoHS, CE, FCC
  • SupportOS : Windows 10 IoT Enterprise (64 bits), Linux

---
