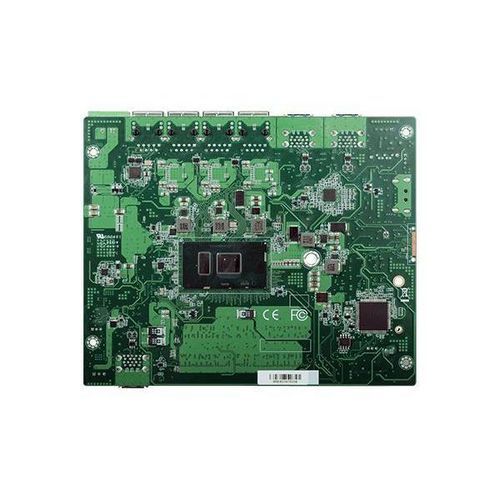

SBC 4" SU256-SCM

6th Gen Intel® Core™Intel® Core™ i7-7600USATA3

Aperçu du produit

• SBC 4" Intel® Core™ 6e génération
• Double canal DDR4 2400MHz jusqu'à 8GB
• Affichage unique : résolution HDMI jusqu'à 4096x2304 @ 60Hz
• Expansion multiple : 1 mini PCIe
• Connectivité riche : 4 Intel GbE, 6 USB 3.0

Caractéristiques

• Protection ESD COM : Air Gap ±15kv
• Température étendue : -20~70°C
• Conception sans ventilateur
• Affichage 4K2K
• Affichage HDMI

Certifications

• Certification RoHS
• Certification CE
• Certification FCC

Spécifications du système
Processeur
Processeurs Intel® Core™ 6e génération, BGA 1356 (Skylake-U*)
Processeur Intel® Core™ i7-6600U, Dual Core, 4M Cache, 2.6GHz (3.4GHz), 15W
Processeur Intel® Core™ i5-6300U, Dual Core, 3M Cache, 2.4GHz (3.0GHz), 15W
Processeur Intel® Core™ i3-6100U, Dual Core, 3M Cache, 2.3GHz, 15W
Processeur Intel® Core™ i7-7600U, Dual Core, 4M Cache, 2.8 GHz(3.9 GHz), 15W
Mémoire
2 x 260-pin SO-DIMM jusqu'à 8GB (1R*8)
Double canal DDR4 2400MHz
BIOS
Insyde SPI 128Mbit

Graphiques
Contrôleur
Intel® HD Graphics GT Series
Fonctionnalité
OpenGL 5.0, DirectX 12, OpenCL 2.1
Décodage matériel : AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
Encodage matériel : AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9
Affichage
1 x HDMI

Expansion
SSD
Support jusqu'à 1 x Module Flash mSATA SATA 3.0
Interface
1 x Mini PCIe pleine taille

Ethernet
Contrôleur
3 x Intel® I210IT PCIe (10/100/1000Mbps)
1 x Intel® I219LM PCIe avec iAMT9.5 (10/100/1000Mbps) (seuls les Core i7/i5 supportent iAMT)

I/O avant
USB
2 x USB 3.0

I/O arrière
Ethernet
4 x GbE (RJ-45)
USB
4 x USB 3.0

I/O interne
Affichage
1 x HDMI
SATA
1 x SATA 3.0
LPC
1 x LPC
SMBus
1 x SMBus

Minuterie de surveillance
Sortie & Intervalle
Réinitialisation du système, programmable via logiciel de 1 à 255 secondes

Sécurité
TPM
TPM 2.0 (option)

Alimentation
Type
Plage large 15~36V
Connecteur
Bloc terminal
Consommation
Typique : 6600U:19V @ 0.33A (6.27Watt)
Max : 6600U:19V @ 2.01A (38.19Watt)
Batterie RTC
Cellule bouton CR2032

Support OS
Microsoft
Windows 7 (32/64-bit)
Windows 8.1 (64-bit)
Windows 10 WES 7
WE8S
CentOS 7 (1804)

Environnement
Température
En fonctionnement : -20 à 70°C
Stockage : -40 à 85°C
Humidité
En fonctionnement : 5 à 90% RH
Stockage : 5 à 90% RH
MTBF
273,084 hrs @ 25°C; 234,185 hrs @ 45°C ; 196,965 hrs @ 60°C ; 170,277 hrs @ 70°C
Modèle de calcul : Telcordia Issue 4
Environnement : GB, GC - Sol Bénin, Contrôlé

Mécanisme
Dimensions
Format SBC 4"
165mm x 135mm
Hauteur
PCB : 1.6mm Côté supérieur : 16.5mm, Côté inférieur : 4mm

Normes et Certifications
Certifications
CE, FCC, RoHS

Liste de colisage
Liste de colisage
1 carte SU256-SCM
1 dissipateur thermique (28.4mm) A71-008158-000G

Pays d'origine
Pays d'origine
Taiwan

Informations de commande
Nom du modèle : SU256-SCM
Numéro de pièce : 770-SU2561-000G
Description : Sans ventilateur, Intel® Core™ i7-7600U, 1 HDMI, TPM2.0, 4 LAN, 6 USB 3.0, 15~36V, -20 à 70°C

Spécifications techniques / Caractéristiques

• SBC 4" Intel® Core™ 6e génération
• Double canal DDR4 2400MHz jusqu'à 8GB
• Affichage unique : résolution HDMI jusqu'à 4096x2304 @ 60Hz
• Expansion multiple : 1 mini PCIe
• Connectivité riche : 4 Intel GbE, 6 USB 3.0
• Protection ESD COM : Air Gap ±15kv
• Température étendue : -20~70°C
• Conception sans ventilateur
• Affichage 4K2K
• Affichage HDMI
• Certifications RoHS, CE, FCC
• Dimensions : 165mm x 135mm
• Température de fonctionnement : -20 à 70°C
• Alimentation : Plage large 15~36V
