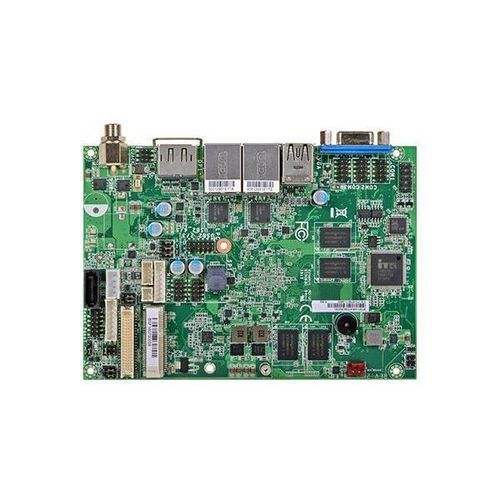

SBC 3.5" BT553

Intel® Atom E3800x86NXP

Présentation du produit

• 2Go/4Go de mémoire DDR3L
• 1 VGA, 1 LVDS, 1 DP
• Expansion : 1 Mini PCIe
• Richesse E/S : 2 Intel GbE, 3 COM, 1 USB 3.0, 5 USB 2.0
• Processeur Intel Atom® E3800

Caractéristiques

• COM Protection ESD : Air Gap ±15kv
• Température ambiante : -40~85°C
• Conception sans ventilateur
• DP
• DDR3L

Certifications

• Certification RoHS
• CE
• FCC

Spécifications du système Processeur Intel® Atom™ E3826, Dual Core, 1M Cache, 1.46GHz, 7W Intel® Atom™ E3845, Quad Core, 2M Cache, 1.91GHz, 10W Intel® Celeron® J1900, quadruple cœur, 2M Cache, 2GHz (2.41GHz), 10W Mémoire 2Go/4Go de mémoire DDR3L vers le bas DDR3L double canal 1066/1333MHz BIOS AMI SPI 64Mbit Graphiques Contrôleur : Intel® HD Graphics Fonctionnalité : Prise en charge de l'accélération matérielle pour DirectX 11, OCL 1.2, OGL 4.0, H.264, MPEG2, MVC, VC-1, WMV9 et VP8 (la version prise en charge dépend du système d'exploitation) Affichage : 1 x VGA 1 x LVDS 1 x DP VGA : 24-bit, résolution jusqu'à 2560x1600 @ 60Hz LVDS : NXP PTN3460, 24 bits, double canal, résolution jusqu'à 1920x1200 @ 60Hz DP : supporte DP++, résolution jusqu'à 2560x1600 @ 60Hz Expansion Interface : 1 x Mini PCIe Audio Codec audio : Realtek ALC888 Ethernet Contrôleur : 2 x Intel® I210 PCIe (10/100/1000Mbps) Entrée/sortie arrière Ethernet : 2 x GbE (RJ45) USB : 1 x USB 3.0, 1 x USB 2.0 Affichage : 1 x DP, 1 x VGA Entrée/sortie interne Série : 1 x RS485 (pas de 2,0 mm), 2 x RS232 (pas de 2,0 mm) USB : 4 x USB 2.0 Affichage : 1 x LVDS Audio : 1 x sortie ligne, 1 x entrée micro SATA : 1 x SATA 2.0 (jusqu'à 3 Gb/s) DIO : DIO 8 bits CANBus : 1 x SMBus Temporisateur de chien de garde Sortie et intervalle : Réinitialisation du système, programmable par logiciel de 1 à 255 secondes Sécurité TPM : Disponible sur demande Alimentation Type : Gamme étendue 15~36V Connecteur : Prise DC-in, connecteur de type vertical (4 broches) (disponible sur demande) Consommation : Au repos : E3845 10W : 15V @ 0.413A (6.195W), Max : E3845 10W : 15V @ 0.986A (14.790W) SupportOS Windows 7 Ultimate x86 et SP1 (32 bits) Windows 7 Ultimate x64 et SP1 (64 bits) Windows 8.1 Embedded Pro x86 (32 bits) Windows 8.1 Embedded Pro x64 (64 bits) Windows 10 IoT Enterprise (64 bits) Environnement Température : Fonctionnement : 0°C à 60°C - Atom, Celeron (sans ventilateur) -20°C à 70°C - Celeron (sans ventilateur) -40°C à 85°C - Atom (sans ventilateur) Stockage : -40°C à 85°C Humidité : Fonctionnement : 5% à 90% HR, Stockage : 5 à 90 % HR MTBF : 373 288 heures à 25°C ; 218 452 heures à 45°C Modèle de calcul : Telcordia Issue 2, Method I Case 3 Environnement : GB, GC - Sol bénin, contrôlé Liste d'emballage 1 carte BT553 1 câble de données Serial ATA avec câble d'alimentation : A81-002013-000G 1 Répartiteur de chaleur avec dissipateur thermique : 761-BT5511-000G Pays d'origine Taïwan Informations sur les commandes

• BT553-NB-21E26 : Sans ventilateur, Intel® Atom™ E3826, 2 GB DDR3L SODIMM, 16GB eMMC, 3 COM, 0 à 60°C
• BT553-NB-41E45 : Sans ventilateur, Intel® Atom™ E3845, 4 GB DDR3L SODIMM, 16GB eMMC, 3 COM, 0 à 60°C
• BT553-NB-41J00 : Sans ventilateur, Intel® Celeron® J1900, 4 Go DDR3L SODIMM, 16 Go eMMC, 3 COM, 0 à 60°C
• BT553-NT-41E45 : Sans ventilateur, Intel® Atom™ E3845, 4 Go DDR3L SODIMM, 16 Go eMMC, 3 COM, -40 à 85°C

Articles en option

• Câble du port USB (A81-001032-016G)
• Câble du port COM (332-753040-000G)
• Adaptateur d'alimentation (671-112009-100G) : 120W, 19V

Caractéristiques techniques

• Processeur : Intel® Atom™ E3826/E3845, Intel® Celeron® J1900
• Mémoire : 2GB/4GB DDR3L, Dual channel DDR3L 1066/1333MHz
• Graphique : Intel® HD Graphics, 1 x VGA, 1 x LVDS, 1 x DP
• Expansion : 1 x Mini PCIe
• Audio : Realtek ALC888
• Ethernet : 2 x Intel® I210 PCIe (10/100/1000Mbps)
• Entrée/sortie arrière : 2 x GbE (RJ45), 1 x USB 3.0, 1 x USB 2.0, 1 x DP, 1 x VGA
• Entrée/sortie interne : 1 x RS485, 2 x RS232, 4 x USB 2.0, 1 x LVDS, 1 x Line-out, 1 x Mic-in, 1 x SATA 2.0, 8-bit DIO, 1 x SMBus
• Temporisateur de chien de garde : Réinitialisation du système, programmable par logiciel de 1 à 255 secondes
• Sécurité : TPM (disponible sur demande)
• Alimentation : Gamme étendue 15~36V, prise DC-in, connecteur de type vertical (4 broches)
• SOS supporté : Windows 7/8.1/10
• Température de fonctionnement : 0°C à 60°C (Atom, Celeron Fanless), -20°C à 70°C (Celeron Fanless), -40°C à 85°C (Atom Fanless)
• Température de stockage : -40°C à 85°C
• Humidité : 5% à 90% RH
• MTBF : 373 288 hrs @ 25°C ; 218 452 hrs @ 45°C
• Dimensions : 146mm x 102mm
• Hauteur : PCB 1,6 mm, face supérieure 16,5 mm, face inférieure 3 mm
• Liste d'emballage : 1 carte BT553, 1 câble de données Serial ATA avec câble d'alimentation, 1 répartiteur de chaleur avec dissipateur thermique
• Pays d'origine : Taïwan
