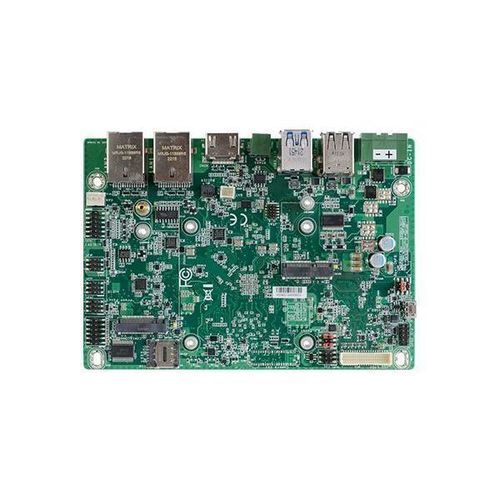

SBC 3.5" M8MP553

Dual CoreQuad CoreNXP i.MX8M Plus

Présentation du produit

• Processeur à base de plusARM® i.Mx8M pour une amélioration des performances de 30 %
• Prise en charge d'une tension étendue de 9 à 36 V à la pointe de l'industrie
• Connectivité ultra-haute vitesse pour passerelle Edge 4G/5G
• Performance graphique exceptionnelle, prise en charge de LVDS et HDMI avec double affichage
• Bus CAN pour l'intégration d'équipements d'automatisation
• 1 clé M.2 2230 E, 1 clé 3052 B

Mise en œuvre de l'apprentissage automatique à la périphérie Avec une solution SBC iMx8M plus de 3,5 pouces, le M8MP553 est alimenté par un processeur Arm® Cortex-A53 double cœur à quadruple cœur 64bit de 1,8 GHz pour les tâches en temps réel, améliorant ainsi les performances globales de 30 % par rapport à la génération précédente. Performances inégalées avec les processeurs ARM® i.Mx8M plus Grâce à ses processeurs basse consommation intégrés, le M8MP553 est conçu pour les tâches informatiques complexes et offre des capacités supérieures d'inférence d'images et d'IA. Il renforce la périphérie industrielle avec une faible latence, une efficacité énergétique et une précision avancée. Le M8MP553 répond aux besoins des applications intelligentes, notamment la reconnaissance et la détection d'objets pour l'automatisation industrielle, le médical et l'infrastructure des villes intelligentes. Capacité visuelle supérieure Le processeur I.Mx8M plus est intégré à l'unité de traitement du réseau neuronal (NPU). Il est conçu dès le départ pour exécuter des inférences d'apprentissage profond et pour surpasser de plusieurs fois les solutions basées sur le CPU et le GPU dans la même gamme de puissance. Le NPU intégré dans l'I.MX8M plus aide les utilisateurs qui ont besoin de fonctions d'intelligence artificielle pour ajouter de la valeur à leur robotique industrielle ou à leurs applications embarquées. Il améliore le M8MP553 avec des capacités multimédias supérieures, y compris l'encodage et le décodage vidéo, l'accélération graphique 2D/3D, et de multiples fonctionnalités audio et vocales. Flexibilité des E/S adaptée à l'informatique rapide en périphérie La solution M8MP553 offre simultanément des E/S plus riches, des interfaces multiples et une amélioration des performances avec un bon rapport coût-efficacité. Avec d'autres interfaces d'extension conçues pour la détection des défauts et l'imagerie haut de gamme, le M8MP553 offre une grande flexibilité et une grande évolutivité pour les applications d'IA en périphérie. Connectivité ultra-haute vitesse pour Edge AI Pour les dispositifs informatiques de haute précision destinés à la détection des défauts et à la vision industrielle, la passerelle périphérique 4G/5G peut rapidement prendre en charge la transmission d'images haute résolution, accélérant ainsi la communication M2M. Performances graphiques exceptionnelles Le M8MP553, équipé d'un processeur iM8M plus, offre des performances 4K avancées. Il prend en charge LVDS et HDMI avec des visuels à double affichage pour des applications telles que la reconnaissance faciale, la détection d'objets, la vision industrielle et la signalisation numérique. Une endurance à large tension et température à la pointe de l'industrie Le M8MP553 prend en charge une tension ultra large de 9 à 36 V pour assurer la stabilité opérationnelle. En outre, avec une large plage de températures de fonctionnement allant de -30°C à 80°C, le M8MP553 répond aux besoins des industries dans les environnements difficiles et les applications extérieures, en particulier pour l'infrastructure des villes intelligentes, l'automatisation industrielle et les applications de stations de recharge. Support à long terme de niveau industriel Support à long cycle de vie, sans risque. Avec un support de durée de vie des produits allant jusqu'à 15 ans, DFI garantit les performances, la qualité et les réparations et remplacements futurs. Spécifications techniques

• Processeur: i.MX 8M plus processeurs d'applications MIMX8ML6CVNKZAB (industriel), Quad 1.6GHz, VPU/ISP/CAN FD, -40~105°C MIMX8ML3CVNKZAB (industriel), double 1.6GHz, VPU/ML/ISP/CAN FD, -40~105°C
• Mémoire: 2GB/4GB/8GB LPDDR4 Memory Down
• Contrôleur graphique: GC7000UL
• Fonctionnalités graphiques: HW Decode : 1080p60 H.265, H.264, VP9, VP8 ; HW Encode : 1080p60 H.265, H.264
• Affichage: 1 x HDMI, 1 x LVDS ; HDMI : jusqu'à 1920x1080 @60Hz ; LVDS : jusqu'à 1920x1200 @60Hz
• Deux écrans: LVDS + HDMI (Android : prise en charge d'une seule sortie)
• Stockage: 1 x eMMC 5.1 avec 16 Go par défaut (jusqu'à 64 Go)
• Expansion: 1 x M.2 B 3052/2242 (USB 3.1 Gen2/USB 2.0), 1 x M.2 E 2230 (PCIe x1/USB 2.0), 1 x emplacement Nano SIM
• Codec audio: SGTL5000
• Ethernet PHY: AR8035
• Entrée/sortie arrière: 2 x GbE (RJ-45), 1 x RS485 (2 fils), 2 x USB 3.1 Gen1, 2 x USB 2.0, 1 x HDMI
• E/S internes: 1 x RS232, 1 x RS232/422/485 (pas de 2,0 mm), 2 x USB 2.0 (pas de 2,00 mm, 2e USB opt. à partir de M.2 3052), 1 x Micro USB OTG, 1 x LVDS LCD Panel connector, 1 x LCD/Intverter Power, 1 x Audio (Line-out/Mic-in), 1 x DIO 8-bit, 1 x uSD card, 2 x CAN bus 2.0b (on Industrial CPU sku), 1 x I2C / Touch
• Watchdog Timer: System Reset, Programmable via Software from 1 to 255 Seconds
• Power: Wide Range 9~36VDC ; Note1 : Prise en charge de 9V~24VDC à une température de fonctionnement de -30~80°C ; Note2 : Prise en charge de 36VDC à une température de fonctionnement de 70°C ; Bloc terminal à 2 pôles (par défaut), connecteur d'alimentation vertical à 4 broches ; Typique : i.MX 8M Plus Quad, 12V, 3,6Watt ; Max : i.MX 8M Plus Quad, 12V, 5,28Watt ; Pile : CR2032 Coin Cell
• SupportOS: Linux Yocto 5.0 (par défaut), Debian 12 (sur demande), Android 10 (sur demande)
• Environnement: Fonctionnement : -30 à 80 °C ; Stockage : -40 à 85°C ; Humidité de fonctionnement : 5 à 90% RH ; Humidité de stockage : 5 à 90% RH ; MTBF (i.MX 8M Plus Quad) : 632 710 heures à 25°C ; 386 370 heures à 45°C ; 252 204 heures à 60°C ; 138 544 heures à 80°C (Telcordia Issue 4, GB, GC - Ground Benign, Controlled)
• Mécanisme: Format SBC 3,5" ; 146 mm (5,75") x 102 mm (4,02") ; PCB : 1.6mm ; Côté supérieur : 15mm ; Côté inférieur : 4mm
• Certifications: CE, FCC, RoHS, UKCA
• Liste d'emballage: 1 carte M8MP553, 1 bornier pour RS485 (COM3) 342-361021-000G, 1 dissipateur thermique (Hauteur : 21mm) A71-008168-000G
• Pays d'origine: Taïwan

Informations sur les commandes

• M8MP553-ECC-41QDI : Processeur Quad Core, 4 GB Mémoire Down, eMMC 16 GB, 2 GbE, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 4 USB 2.0, alimentation 9~36VDC, conception sans ventilateur, -30 à 80°C
• M8MP553-ECC-21DLI : Processeur Dual Core, 2 GB Memory Down, eMMC 16 GB, 2 GbE, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 4 USB 2.0, alimentation 9~36VDC, conception sans ventilateur, -30 à 80°C
• M8MP553-ECC-81QDI : Processeur Quad core, 8 GB Memory Down, eMMC 16 GB, 2 GbE, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 4 USB 2.0, alimentation 9~36VDC, conception sans ventilateur, -30 à 80°C

Articles en option

• Câble terminal 2 pôles vers jack DC (A81-004013-000G)
• Adaptateur d'alimentation 60W, 12V, Jack DC (671-106012-000G)
• USB 2.0, Longueur : 200mm (A81-001032-016G)
• Câble port COM, Longueur : 250mm, COM1/4 (A81-009595-016G)
• Audio, Longueur : 300mm (A81-022031-016G)
• Eparpilleur de chaleur, Hauteur : 11mm (A71-808351-000G)
• Console de débogage avec câble, Longueur : 500mm (770-IMX8M1-000G)

Etiquettes

• Informatique IA de pointe
• NXP
• IoT
• 5G
• ARM
• Conception sans ventilateur
• Taille compacte
• Affichage 4K2K
• Linux
• Android
• Multiple Expansion
• DDR4
• Basse consommation d'énergie
• Certification RoHS
• CE
• FCC
• UKCA
• NXP i.MX 8M

Caractéristiques principales / Spécifications techniques

• Processeur : i.MX 8M Plus, Quad/Dual Core, jusqu'à 1.8GHz
• Mémoire : 2GB/4GB/8GB LPDDR4
• Stockage : eMMC 16GB (jusqu'à 64GB), 1 x carte uSD
• Affichage : 1 x HDMI, 1 x LVDS, support double affichage
• Ethernet : 2 x GbE (RJ-45)
• USB : 2 x USB 3.1 Gen1, 4 x USB 2.0, 1 x Micro USB OTG
• Série : 1 x RS485, 1 x RS232, 1 x RS232/422/485
• Expansion : 1 x clé M.2 B, 1 x clé M.2 E, 1 x emplacement Nano SIM
• Bus CAN : 2 x bus CAN 2.0b
• Audio : Codec SGTL5000, 1 x Audio (Line-out/Mic-in)
• Alimentation : 9~36VDC, Typique 3.6W, Max 5.28W
• Température de fonctionnement : -30°C à 80°C
• Certifications : CE, FCC, RoHS, UKCA
• SupportOS : Linux Yocto 5.0, Debian 12, Android 10
• Dimensions : 146mm x 102mm (3.5" SBC)
• Pays d'origine : Taïwan
