Carte mère Pico-ITX / 2.5" AL051
embarquéeIntel® Atom E3900Intel® HD

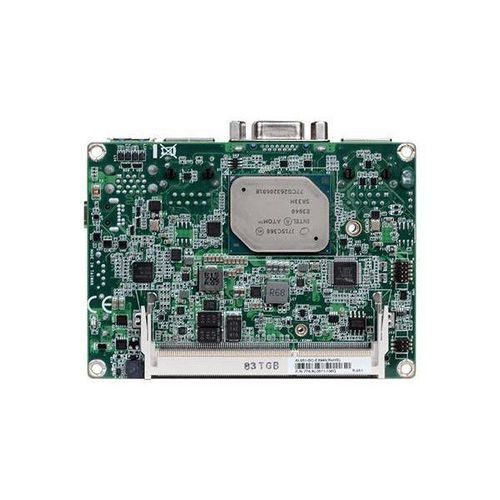

Carte mère Pico-ITX / 2.5" - AL051 - DFI - embarquée / Intel® Atom E3900 / Intel® HD
Carte mère Pico-ITX / 2.5" - AL051 - DFI - embarquée / Intel® Atom E3900 / Intel® HD
Carte mère Pico-ITX / 2.5" - AL051 - DFI - embarquée / Intel® Atom E3900 / Intel® HD - image - 2
Carte mère Pico-ITX / 2.5" - AL051 - DFI - embarquée / Intel® Atom E3900 / Intel® HD - image - 3
Carte mère Pico-ITX / 2.5" - AL051 - DFI - embarquée / Intel® Atom E3900 / Intel® HD - image - 4
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de DFI

Caractéristiques

Format
embarquée, Pico-ITX / 2.5"
Processeur
Intel® Atom E3900
Chipset
Intel® HD
Mémoire
DDR3L SO-DIMM
Slots d'extension
Mini PCIe
Applications
industrielle
Système d'exploitation
Linux
Connectivité
LVDS, USB 2.0, USB 3.1, VGA, RS-485, RS-232, RS-422, DisplayPort

Description

Présentation du produit
  • Intel® Atom™/Pentium®/Celeron® Processor E3900
  • 1 DDR3L SODIMM jusqu'à 8GB
  • Triple écrans indépendants : VGA + Mini DP++ + LVDS
  • Expansion et stockage : 1 Mini PCIe, 1 M.2, 1 SMBus
  • Richesse E/S : 2 Intel GbE, 1 COM, 2 USB 3.1 Gen 1, 2 USB 2.0
Caractéristiques principales
  • 2.5" Pico-ITX avec Intel Atom®/Pentium®/Celeron®
  • Conçu avec une faible consommation d'énergie
  • Riche en E/S, idéal pour le contrôle industriel, la collecte de données, la signalisation numérique industrielle, les applications IoT
  • Sans ventilateur, de petite taille, prend en charge une plage de température étendue de -40°C à +85°C
  • Conception robuste et efficacité énergétique pour les applications profondément intégrées
  • Prise en charge de la haute résolution 4K UHD (DP : 4096x2304 @ 60Hz) et trois écrans indépendants
  • Multiples choix de stockage : eMMC, SSD, M.2 Module, disques SATA 3.0
  • Windows 10 IoT Enterprise (64 bits) et Linux (UEFI uniquement)
Caractéristiques du système
  • Processeur : Intel® Atom™ Processeur Famille E3900, BGA 1296 - x7-E3950 : Quad Core, 2M Cache, 1.6GHz (2.0GHz), 12W - x5-E3940 : Quad Core, 2M Cache, 1.6GHz (1.8GHz), 9.5W - x5-E3930 : Double cœur, 2M Cache, 1.3GHz (1.8GHz), 6.5W - Pentium® N4200 : Quadruple cœur, 2M Cache, 1.1GHz (2.5GHz), 6W - Celeron® N3350 : double cœur, 2M Cache, 1.1GHz (2.4GHz), 6W
  • Mémoire : Un SODIMM 204 broches jusqu'à 8 Go, DDR3L monocanal 1866 MHz
  • BIOS : Insyde SPI 64Mbit (démarrage UEFI uniquement)
Graphique
  • Contrôleur : Intel® HD Graphics
  • Caractéristiques : OpenGL 4.2, Direct X 11.1, OpenCL 1.2, OGL ES 3.0 Décodage HW : H.264, MPEG2, VC1, VP8, H.265, MPEG4 Encodage HW : H.264, MPEG2, MPEG4
  • Sorties d'affichage : - 1 x Mini DP++ (jusqu'à 4096x2160 @ 60Hz) - 1 x VGA (jusqu'à 2048x1536 @ 50Hz) - 1 x LVDS (double canal 18/24 bits, jusqu'à 1920x1200 @ 60Hz)
  • Triple affichage : VGA + Mini DP++ + LVDS
Expansion
  • 1 x Mini PCIe pleine taille (PCIe/USB 2.0, USB 3.1 Gen1/USB 2.0 en option)
  • 1 x M.2 B clé 2242 (PCIe/USB 2.0/SATA 3.0)
Audio
  • Codec audio : Realtek ALC888S-VD2-GR
Ethernet
  • 2 x Intel® I210AT PCIe (10/100/1000Mbps)
  • 2 x Intel® I210IT PCIe (10/100/1000Mbps) (disponible sur demande)
Entrée/sortie arrière
  • 2 x GbE (RJ-45)
  • 2 x USB 3.1 Gen 1
  • 1 x Mini DP++
  • 1 x VGA
  • 1 x LVDS
E/S internes
  • 1 x RS-232/422/485 (pas de 1,27 mm)
  • 2 x USB 2.0 (pas de 1,27 mm)
  • 1 x LVDS LCD Panel Connector
  • 1 x Audio (Line-out/Mic-in)
  • 1 x SATA 3.0 (jusqu'à 6Gb/s)
  • 1 x DIO 8-bit
  • 1 x SMBus
Temporisateur de chien de garde
  • Réinitialisation du système, programmable par logiciel de 1 à 255 secondes
Sécurité
  • fTPM2.0
Alimentation
  • Simple 12V +/-10% DC
  • Bloc terminal à 2 broches, connecteur de type vertical à 2 broches (en option)
  • Typique : E3950:12V @ 0.51A (6.12Watt)
  • Max. : E3950:12V @ 2.00A (24.00Watt)
  • Batterie RTC : Pile CR2032
SupportOS
  • Windows 10 IoT Enterprise (64-bit)
  • Linux
Environnement
  • Température de fonctionnement : 0 à 60°C, -40 à 85°C
  • Température de stockage : -40 à 85°C
  • Humidité de fonctionnement : 5 à 90 % HR
  • Humidité de stockage : 5 à 90 % HR
  • MTBF : 497 857 h à 25°C ; 318 774 h à 45°C ; 213 436 h à 60°C
Mécanisme
  • Facteur de forme Pico-ITX 2,5" 100 mm (3,94") x 72 mm (2,83")
  • Hauteur du circuit imprimé : 1,6 mm
  • Côté supérieur : 7,9 mm
  • Côté inférieur : 16,34 mm
Certifications
  • CE, FCC, RoHS
Liste d'emballage
  • 1 Carte AL051
  • 1 Câble de données Serial ATA (Longueur : 152mm) A81-002000-000G
  • 1 Câble Y pour SATA et alimentation de l'onduleur (Longueur : 155mm) A81-020016-018G
  • 1 Diffuseur de chaleur (Hauteur : 11mm) E Series CPU : A71-808308-010G, CPU série N : A71-808309-010G
Pays d'origine
  • Taïwan
Options
  • Câble audio (160mm)
  • Adaptateur de courant (60W, 12V, DC Jack)
  • Câble du port COM (300mm)
  • Câble du port USB (200mm)
  • Câble du terminal 2 pôles au DC Jack
  • Dissipateur de chaleur pour CPU de la série E 0 à 60°C/température large (22.6mm)
  • Dissipateur thermique pour CPU série N 0 à 60°C (19mm)
Caractéristiques techniques (résumé)
  • Processeur : Intel® Atom™/Pentium®/Celeron® E3900 Series
  • Mémoire : 1 DDR3L SODIMM jusqu'à 8GB
  • Triple écrans indépendants : VGA + Mini DP++ + LVDS
  • Expansion : 1 Mini PCIe, 1 M.2, 1 SMBus
  • E/S : 2 Intel GbE, 1 COM, 2 USB 3.1 Gen 1, 2 USB 2.0
  • Form Factor : 2.5" Pico-ITX
  • Température de fonctionnement : -40°C à +85°C (en fonction du modèle)
  • Certifications : CE, FCC, RoHS

---

Ceci est une traduction automatique  (voir l’original en anglais)
