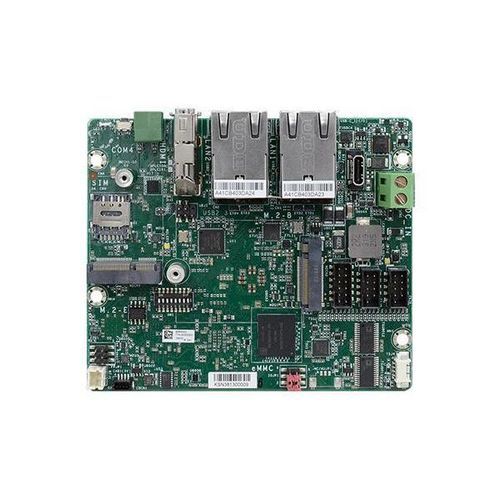

Carte mère Pico-ITX / 2.5" 8MM053

NXP i.MX8M MiniIntel®LPDDR4

Aperçu du produit

• NXP® i.MX 8M mini applications processors
• 1 LPDDR4 3200MHz memory down
• Support FHD High Resolution
• Multiple Expansion : 1 M.2 B Key, 1 M.2 E Key
• Richesse I/O : 2 GbE, 2 USB 2.0, 1 RS-485, 2 RS-232, RS-422, DIO

Caractéristiques

• Conception sans ventilateur
• Affichage : Sortie HDMI, résolution FHD
• Expansion multiple : Clé M.2 B, clé M.2 E
• Riche connectivité E/S
• Mémoire LPDDR4
• Résolution FHD

Certifications

• Certification RoHS
• CE
• FCC

Etiquettes

• 9~36V DC-in
• LPDDR4
• Résolution FHD
• NXP
• NXP® i.MX 8M mini Series
• Conception sans ventilateur
• Expansion multiple
• Certification RoHS
• CE
• FCC Certification

Spécifications techniques Système Processeur : Processeurs d'applications miniatures NXP i.MX 8M NXP i.MX 8M mini Quad Cortex-A53 1,8 GHz (grand public) NXP i.MX 8M mini Quad Cortex-A53 1.6GHz (Industriel) Mémoire : 4GB Memory Down (1GB/2GB par support de projet), Single Channel LPDDR4 Graphique Contrôleur : 2D-GC320, 3D-GC NanoULTRA Fonctionnalité : OpenGL® ES 2.1, VPU Décodage : 1080p60 HEVC, H.264, VP9, VP8 ; VPU Encode : 1080p60 H.264, VP8 Affichage : 1 x HDMI (par défaut), HDMI : résolution jusqu'à 1920x1080 @60Hz Affichage unique : HDMI Extension Interface : 1 x clé M.2 B 3042/2242 (USB 2.0), prise en charge de l'emplacement Nano SIM ; 1 x clé M.2 E 2230 (USB 2.0) Ethernet Contrôleur : 1 x RTL8211 Ethernet (10/100/1000Mbps) E/S arrière Ethernet : 2 x GbE (RJ-45) Série : 1 x RS-485 (bloc terminal à 2 pôles) USB : 2 x USB 2.0, 1 x bouton de réinitialisation Affichage : 1 x HDMI E/S internes Série : 2 x RS-232 (2 x 5 connecteurs, pas de 2 mm) USB : 1 x USB 2.0 (pas de 2 mm) SD : 1 x Micro SD Slot I2C : 1 x I2C (pas de 1,25 mm) Autres E/S : DIO (4 DIO/PWR/GND) et RS-422 (4pin) (2 x 6 header, 2mm pitch) eMMC : Prise en charge de l'eMMC 5.1 8 Go à bord (par défaut), prise en charge jusqu'à 64 Go (en option) Chronomètre Watchdog Sortie et intervalle : Réinitialisation du système, programmable par logiciel de 1 à 255 secondes Puissance Type d'alimentation : DC 9V à 36V Connecteur : bloc terminal à 2 pôles (par défaut) Pile RTC : CR2032 avec câble Support OS Yocto 3.3 sur eMMC (par défaut) Environnement Température : Fonctionnement : -5 à 65°C ; -40 à 80°C, Stockage : -40 à 85°C Humidité : Fonctionnement : 5 à 90 % HR, Stockage : 5 à 90 % HR Mécanisme Dimensions : 100 mm (3,94") x 85 mm (3,35") 100 mm (3,94") x 85 mm (3,35") Hauteur : Circuit imprimé : 1,6 mm, face supérieure : 22,64 mm, face inférieure : 4 mm Normes et certifications Certifications : CE, FCC Classe A, RoHS Liste d'emballage - 1 8MM053 MB - 1 Diffuseur de chaleur (hauteur) - 1 Bornier à 2 pôles pour RS-485 Pays d'origine : Taiwan Informations pour la commande Nom du modèle : 8MM053 Référence Fabricant : 770-8MM0531-500G Description : Quad Cortex-A53 1.6GHz, 4GB Memory Down, 8GB eMMC, -40 à 80°C, Yocto 3.3 (Kernel 5.10) Options

• Terminal 10 pôles pour RS-422/4-bit DIO, L=100mm (Part Number : A81-009670-016G)
• Bloc terminal 10 pôles pour RS-422/4-bit DIO (Part Number : 342-361101-100G)
• Câble de prise d'alimentation, L=115mm (Numéro de pièce : A81-004013-000G)
• Adaptateur d'alimentation 60W,12V, prise DC (Numéro de pièce : 671-106012-000G)
• Câble de port COM (Numéro de pièce : A81-015019-004G)

Caractéristiques techniques / Spécifications

• Processeur : NXP i.MX 8M mini Quad Cortex-A53 1.6/1.8GHz
• Mémoire : 4GB LPDDR4 (1GB/2GB par support de projet)
• Stockage : eMMC 5.1 8GB onboard (jusqu'à 64GB en option)
• Affichage : 1 x HDMI, jusqu'à 1920x1080 @60Hz
• Ethernet : 2 x GbE (RJ-45), 1 x contrôleur Ethernet RTL8211
• USB : 2 x USB 2.0 (arrière), 1 x USB 2.0 (interne)
• Série : 1 x RS-485, 2 x RS-232, RS-422
• Expansion : 1 x clé M.2 B, 1 x clé M.2 E, emplacement Nano SIM
• SD : 1 x emplacement Micro SD
• I2C : 1 x I2C
• DIO : 4 DIO/PWR/GND
• Alimentation : DC 9V à 36V, bornier 2 pôles
• Température de fonctionnement : -5 à 65°C ; -40 à 80°C
• Température de stockage : -40 à 85°C
• Humidité : 5 à 90% RH
• Dimensions : 100 mm x 85 mm
• Certifications : CE, FCC Classe A, RoHS
• Pays d'origine : Taïwan
