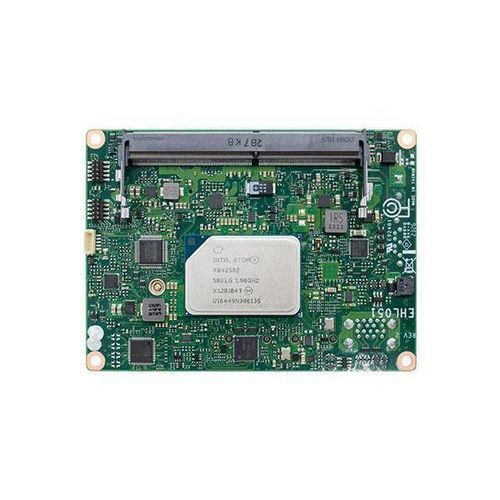

Carte mère Pico-ITX / 2.5" EHL051embarquéeIntel® AtomIntel® Elkhart lake SoC
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Format
- embarquée, Pico-ITX / 2.5"
- Processeur
- Intel® Atom, Intel® Elkhart lake SoC
- Chipset
- Intel® HD
- Mémoire
- DDR4 SO-DIMM
- Slots d'extension
- M.2 Key E, M.2 Key B, SATA
- Applications
- industrielle, d'affichage dynamique
- Système d'exploitation
- Windows 10 IoT Enterprise
- Connectivité
- LVDS, USB 2.0, USB 3.2, HDMI, RS-485, RS-232, GbE, RS-422
Description
Vue d'ensemble du produit
- NextGen 2.5" PICO-ITX SBC (Single-Board Computer) conçu pour les applications industrielles telles que l'automatisation des usines, les points de vente au détail, la signalisation numérique et l'Edge AI Computing
- SBC de taille palmaire alimenté par le processeur Intel® Atom (Elkhart Lake)
- Prise en charge jusqu'à 32 Go de mémoire DDR4 SODIMM à 3200 MHz
- Performance dynamique et facteur de forme compact pour un fonctionnement transparent dans divers environnements industriels
- Prise en charge de la résolution 4K/2K
- Sorties d'affichage doubles : HDMI + LVDS
- Idéal pour la signalisation numérique, les kiosques, les expériences de vente au détail interactives et les applications d'interface homme-machine (IHM)
- Multiples options d'extension : 1x M.2 E Key, 1x M.2 B Key, 1x SATA
- Spécifications matérielles personnalisables pour les besoins industriels
- Intégration facile de stockage supplémentaire, de connectivité sans fil et de cartes d'extension
- E/S complètes : 2x Intel GbE, 2x COM, 2x USB 3.2 Gen2, 2x USB 2.0
- Transfert de données transparent et connectivité périphérique
- Compatibilité avec l'infrastructure IoT industrielle
- Conçu pour les environnements industriels difficiles
- Température de fonctionnement : -40°C à 85°C
- Durabilité de qualité industrielle pour un fonctionnement ininterrompu dans des conditions exigeantes
- Intel® Atom Processor (Elkhart Lake)
- 1 DDR4 3200MHz SODIMM
- Prise en charge de la résolution 4K/2K
- Double affichage : HDMI + LVDS
- Expansion multiple : 1 clé M.2 E, 1 clé M.2 B, 1 SATA
- Richesse E/S : 2 Intel GbE, 2 COM, 2 USB 3.2 Gen2, 2 USB 2.0
- Certification RoHS
- CE
- FCC
- KC
- UKCA
- Processeur: Intel® Atom Processor, Elkhart Lake Industriel : x6425RE (4C, 1,9 GHz, 12W), x6416RE (4C, 1,7 GHz, 9W), x6214RE (2C, 1,4GHz, 6W) Embarqué : x6425E (4C, 2.0GHz/3.0GHz, 12W), x6413E (4C, 1.5GHz/3.0GHz, 9W), x6211E (2C, 1.3GHz/3.0GHz, 6W) PC Client : Pentium J6412 (4C, 2.0GHz/2.6GHz, 10W), Celeron N6210 (2C, 1.2GHz/2.6GHz, 6.5W)
- Mémoire: Simple DDR4-3200 SODIMM jusqu'à 32GB (support ECC in-band dans SKU embarqué/industriel)
- BIOS: AMI SPI 256Mbit
- Graphique: Intel® HD Graphics Caractéristiques : OpenGL 5.0, DirectX 12, OpenCL 2.1 Décodage HW : AVC/H.264, MPEG2, VC1, WMV9, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC HW Encode : AVC/H.264, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC
- Affichage: 1 x HDMI (jusqu'à 4096×2160 @24Hz), 1 x LVDS (double canal 18/24-bit, jusqu'à 1920x1200 @60Hz), double affichage : HDMI + LVDS
- Expansion: 1 x M.2 2230 E Key (PCIe/USB2.0 pour Wi-Fi/BT), 1 x M.2 3042/2242 B (PCIe*/USB3.0/SATA, emplacement SIM optionnel pour 4G/5G), 1 x SATA 3.0 (jusqu'à 6Gb/s)
- Audio: Realtek ALC888S-VD2-GR
- Ethernet: 2 x Intel® I226-V/IT (10/100/1000Mbps), 2 x GbE (RJ-45)
- Entrée/sortie arrière: 2 x USB 3.2 Gen2, 1 x HDMI
- E/S internes: 2 x RS-232/422/485, 2 x USB 2.0, 1 x connecteur LVDS pour panneau LCD, 1 x alimentation LCD/rétro-éclairage (5V/12V), 1 x audio (sortie ligne/micro), 1 x alimentation SATA 5V, 1 x DIO 8 bits, 1 x SMBus/I2C (opt.), 1 x panneau avant (alimentation), 1 x SMBus/I2C (opt.), 2 x SATA (alimentation), 1 x SATA (alimentation).), 1 x panneau avant (alimentation/réinitialisation, DEL)
- Temporisateur de chien de garde: Réinitialisation du système, programmable par logiciel de 1 à 255 secondes
- Sécurité: dTPM2.0
- Alimentation: Simple 12V +/-10% DC, bloc terminal à 2 broches, connecteur de type vertical à 2 broches (Opt.), Typique : J6426:12V @ 1.1A (13.2W), Max. : J6426:12V @ 1.6A (19.2W), Pile RTC : CR2032 Coin Cell
- SupportOS: (UEFI uniquement) Windows 10 IoT Enterprise (64 bits), Linux
- Environnement: Fonctionnement : -5 à 65°C, -40 à 85°C ; Stockage : -40 à 85°C ; Humidité : 5 à 90 % HR
- MTBF: x6425RE : 563 338 heures à 25°C ; 391 802 heures à 45°C ; 278 646 heures à 60°C ; 146 635 heures à 85°C (Telcordia Issue 4, GB, GC - Ground Benign, Controlled)
- Dimensions: 2.5" Pico-ITX, 100mm x 72mm
- Hauteur: PCB : 1.6 mm, face supérieure : 15 mm, face inférieure : 8 mm
- Certifications: CE, FCC, RoHS, UKCA, KC
- Liste d'emballage : 1 carte EHL051, 1 câble de données Serial ATA (152mm), 1 câble en Y pour SATA et alimentation de l'onduleur (155mm), 1 répartiteur de chaleur (11mm, série x6000 : A71-808359-000G, série N/J : A71-808359-010G)
- Pays d'origine: Taïwan
---
