Carte mère Pico-ITX / 2.5" AL053
embarquéeIntel® Atom E3900Intel® Pentium® N4200

Carte mère Pico-ITX / 2.5" - AL053 - DFI - embarquée / Intel® Atom E3900 / Intel® Pentium® N4200

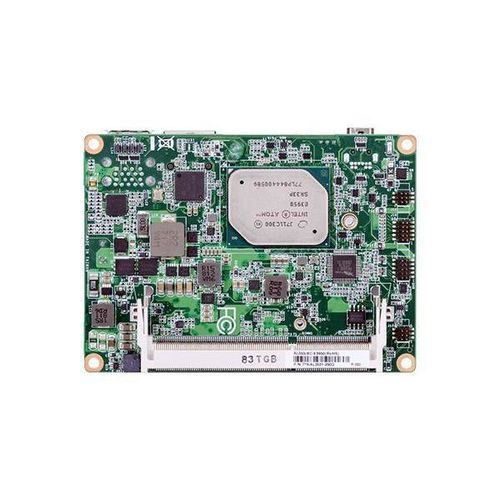

Carte mère Pico-ITX / 2.5" - AL053 - DFI - embarquée / Intel® Atom E3900 / Intel® Pentium® N4200
Carte mère Pico-ITX / 2.5" - AL053 - DFI - embarquée / Intel® Atom E3900 / Intel® Pentium® N4200 - image - 2
Carte mère Pico-ITX / 2.5" - AL053 - DFI - embarquée / Intel® Atom E3900 / Intel® Pentium® N4200 - image - 3
Carte mère Pico-ITX / 2.5" - AL053 - DFI - embarquée / Intel® Atom E3900 / Intel® Pentium® N4200 - image - 4
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de DFI

Caractéristiques

Format
embarquée, Pico-ITX / 2.5"
Processeur
Intel® Celeron® N3350, Intel® Pentium® N4200, Intel® Atom E3900
Chipset
Intel®
Mémoire
DDR3L SO-DIMM
Slots d'extension
M.2, Mini PCI
Applications
industrielle, embarquée
Système d'exploitation
Linux, Windows 10
Fréquence de mémoire
DDR3L 1866 MHz
Connectivité
LVDS, USB 2.0, USB 3.0, USB 3.1, HDMI, RJ45, DisplayPort

Description

Aperçu du produit
  • Pico-ITX 2,5" avec Intel Atom®/Pentium®/Celeron®
  • Conçu avec une faible consommation d'énergie, des E/S riches, une large tension
  • Idéal pour le contrôle industriel, la collecte de données, la signalisation numérique industrielle, les applications IoT

Caractéristiques clés
  • Processeur Intel Atom® E3900
  • 1 DDR3L SODIMM jusqu'à 8 Go
  • Deux affichages indépendants : LVDS + Mini DP++
  • Expansion et stockage : 1 Mini PCIe, 1 M.2, 1 SMBus
  • E/S riches : 1 Intel GbE, 1 COM, 2 USB 3.1 Gen1, 2 USB 2.0
  • Statut : Lancé

Certifications
  • Certification RoHS
  • Certification CE
  • Certification FCC

Détails du produit
  • Conception robuste et efficacité énergétique pour les applications profondément intégrées : Capacité de traitement améliorée, faible consommation d'énergie, performance graphique brillante sous l'architecture Goldmont avec un nœud de fabrication de 14 nm. De petite taille, sans ventilateur, prend en charge une plage de température étendue de -40°C à +85°C, idéal pour les applications intégrées à espace restreint et thermiquement limitées.
  • Large plage de température de fonctionnement avec conception sans ventilateur : Survit à une plage de température de fonctionnement de -40°C à +85°C. Conception sans ventilateur exceptionnelle pour l'intégration système.
  • Économie d'énergie mais haute performance : Amélioration de 30 % pour le traitement et la performance graphique intense (Gen9), économise en moyenne 9 watts TDP d'énergie.
  • Expérience de clarté avec une haute résolution 4K UHD : Moteur graphique amélioré prenant en charge une haute résolution 4K (DP : 4096x2304 @ 60Hz) et trois affichages indépendants pour les solutions médicales et multimédia.
  • Choix de stockage multiple : Prend en charge les disques SATA 3.0 haute vitesse, SSD et eMMC 5.0 jusqu'à 128 Go. Interface M.2 avancée pour Wi-Fi/LTE/mSATA, idéale pour l'automatisation, le stockage et les appareils IoT.
  • Ligne de produits complète : Basée sur le processeur de la série E3900, comprend Mini-ITX, SBC, Pico-ITX, COM Express, Qseven R2.1.
  • Possibilités IoT infinies avec compatibilité Windows 10 : De petite taille, conception robuste, prêt pour les demandes IoT, simplifie le développement d'appareils connectés IoT.

Spécifications techniques
  • Processeur : Processeur Intel Atom® série E3900, BGA 1296 ; x7-E3950 (Quad Core, 2M Cache, 1.6GHz/2.0GHz, 12W), x5-E3940 (Quad Core, 2M Cache, 1.6GHz/1.8GHz, 9.5W), x5-E3930 (Dual Core, 2M Cache, 1.3GHz/1.8GHz, 6.5W), Pentium® N4200 (Quad Core, 2M Cache, 1.1GHz/2.5GHz, 6W), Celeron® N3350 (Dual Core, 2M Cache, 1.1GHz/2.4GHz, 6W)
  • Mémoire : Un SODIMM 204 broches jusqu'à 8 Go, DDR3L 1866MHz à canal unique
  • BIOS : Insyde SPI 128Mbit (démarrage UEFI uniquement)
  • Graphiques : Intel® HD Graphics ; OpenGL 4.2, Direct X 11.1, OpenCL 1.2, OGL ES 3.0 ; Décodage matériel : H.264, MPEG2, VC1, VP8, H.265, MPEG4 ; Encodage matériel : H.264, MPEG2, MPEG4
  • Affichage : 1 x Mini DP++ (jusqu'à 4096x2160 @ 60Hz), 1 x LVDS (double canal 18/24 bits, jusqu'à 1920x1200 @ 60Hz), Affichages doubles : LVDS + Mini DP++
  • Stockage : 1 x M.2 B key 2242 (PCIe/USB 2.0/SATA 3.0)
  • Expansion : 1 x Mini PCIe pleine taille (PCIe/USB 2.0, USB 3.1 Gen1/USB 2.0 en option)
  • Audio : Realtek ALC888S-VD2-GR
  • Ethernet : 1 x Intel® I210AT PCIe (10/100/1000Mbps), 1 x Intel® I210IT PCIe (10/100/1000Mbps, sur demande)
  • E/S arrière : 1 x GbE (RJ-45), 2 x USB 3.1 Gen1, 1 x Mini DP++
  • E/S internes : 1 x RS-232/422/485, 2 x USB 2.0, 1 x connecteur de panneau LCD LVDS, 1 x alimentation LCD/Inverter, 1 x audio (sortie ligne/entrée micro), 1 x DIO 8 bits, 1 x SMBus
  • Minuterie de surveillance : Réinitialisation du système, programmable via logiciel de 1 à 255 secondes
  • Sécurité : fTPM 2.0
  • Alimentation : 9~36V DC, bloc terminal 2 broches ; Typique : E3950:12V @ 0.35A (4.20Watt) ; Max. : E3950:12V @ 1.90A (22.8Watt) ; Batterie RTC : pile bouton CR2032
  • Support OS : Windows 10 IoT Enterprise (64 bits), Linux (UEFI uniquement)
  • Environnement : Fonctionnement : 0 à 60°C, -20 à 70°C, -40 à 85°C ; Stockage : -40 à 85°C ; Humidité : Fonctionnement/Stockage : 5 à 90 % HR ; MTBF : 715,458 heures @ 25°C ; 482,964 heures @ 45°C ; 335,469 heures @ 60°C
  • Mécanisme : Facteur de forme Pico-ITX 2,5", 100mm x 72mm ; PCB : 1.6mm ; Côté supérieur : 15mm ; Côté inférieur : 8mm
  • Certifications : CE, FCC, RoHS
  • Liste de colisage : 1 carte AL053, 1 dissipateur thermique (Hauteur : 11mm) CPU série E : A71-808308-010G / CPU série N : A71-808309-010G
  • Pays d'origine : Taïwan
