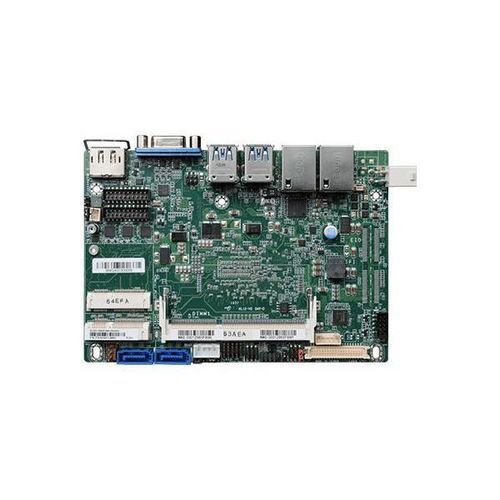

Aperçu du produit- 7e/6e Gen Intel® Core™ 3,5" SBC
- Communication sans fil : Mini PCIe
- Richesse E/S : 2 Intel GbE, 4 COM, 4 USB 3.1 Gen 1, 2 USB 2.0
- 1 DDR3L SODIMM jusqu'à 8GB
- Trois écrans indépendants : VGA + LVDS + DP++
Caractéristiques- COM Protection ESD : Air Gap ±15kv
- Température ambiante : -40~85°C
- Affichage 4K2K
- DP
- DDR3L
Certifications
Système
Processeur
processeurs Intel® Core™ de 6ème génération, BGA 1356
Processeur Intel® Core™ i7-6600U, double cœur, 4M Cache, 2,6GHz (3,4GHz), 15W
Processeur Intel® Core™ i5-6300U, double cœur, 3M Cache, 2.4GHz (3.0GHz), 15W
Processeur Intel® Core™ i3-6100U, double cœur, 3M Cache, 2.3GHz, 15W
Processeur Intel® Celeron® 3955U, double cœur, 2M Cache, 2.0GHz, 15W
processeurs Intel® Core™ de 7ème génération, BGA 1356
Processeur Intel® Core™ i7-7600U, double cœur, 4M Cache, 2.8GHz (3.9GHz), 15W
Processeur Intel® Core™ i5-7300U, double cœur, 3M Cache, 2.6GHz (3.5GHz), 15W
Processeur Intel® Core™ i3-7100U, double cœur, 3M Cache, 2.4GHz, 15W
Processeur Intel® Celeron® 3965U, double cœur, 2M Cache, 2.2GHz, 15W
Mémoire
Un SODIMM 204 broches jusqu'à 8 Go
Canal unique DDR3L 1600MHz
BIOS
Insyde SPI 128Mbit
Graphique
Contrôleur
Intel® HD Graphics série GT
Caractéristiques
OpenGL 5.0, DirectX 12, OpenCL 2.1
Décodage HW : AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
HW Encode : AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9
Écran
1 x VGA
1 x LVDS
1 x DP++
VGA : résolution jusqu'à 1920x1200 @ 60Hz
LVDS : double canal 48-bit, résolution jusqu'à 1920x1200 @ 60Hz
DP++ : résolution jusqu'à 4096x2304 @ 60Hz
Écrans triples
VGA + LVDS + DP++
Expansion
Interface
1 x Mini PCIe pleine taille (PCIe/USB/SATA, SATA par défaut)
1 x Mini PCIe demi-taille (PCIe/USB, PCIe par défaut)
1 x SIM (pris en charge par la mini PCIe de taille réduite) (disponible sur demande)
Audio
Codec audio
Realtek ALC888S-VD2-GR
Ethernet Contrôleur
Contrôleur
1 x Intel® I210AT PCIe (10/100/1000Mbps)
1 x Intel® I219LM PCIe avec iAMT11.0 (10/100/1000Mbps) (seuls les Core i7/i5 supportent iAMT)
Entrée/sortie arrière
Ethernet
2 x GbE (RJ-45)
USB
4 x USB 3.1 Gen 1
Affichage
1 x VGA
1 x DP++
Entrée/sortie interne
Série
2 x RS-232/422/485 (pas de 2,0 mm)
2 x RS-232 (pas de 2,0 mm)
USB
2 x USB 2.0 (pas de 2,0 mm)
Affichage
1 x LVDS Connecteur de panneau LCD
1 x LCD/alimentation de l'onduleur
Audio
1 x Audio (Line-out/Mic-in)
SATA
2 x SATA 3.0 (jusqu'à 6Gb/s)
1 x alimentation SATA
DIO
1 x DIO 8 bits
SMBus
1 x SMBus
Temporisateur de chien de garde
Sortie et intervalle
Réinitialisation du système, programmable par logiciel de 1 à 255 secondes
Alimentation
Type d'alimentation
Simple 12V +/-10% DC
Connecteur
Connecteur à angle droit (4 broches) Prise DC (disponible sur demande)
Connecteur de type vertical (4 broches) (disponible sur demande)
Consommation
Typique : 6300U:12V @ 0.40A (4.80Watt)
Maximale : 6300U:12V @ 2.08A (24.96Watt)
Batterie
Pile CR2032
SupportOS
Microsoft
Windows 7 (/WES7) 32/64 bits
Windows 8.1 (64 bits)
Windows 10 IoT Enterprise 64 bits
Linux
Debian 8 (avec pilote graphique VESA)
CentOS 7 (avec pilote graphique VESA)
Linux
Environnement
Température de fonctionnement
En fonctionnement : 0 à 60°C (Opt. -20 à 70°C)
Stockage : -40 à 85°C
Humidité
En fonctionnement : 5 à 90 % RH
Stockage : 5 à 90 % HR
MTBF
SU551 : 430 978 heures à 25°C ; 253 129 heures à 45°C ; 157 798 heures à 60°C
Mécanisme
Dimensions
3.facteur de forme SBC 5
146 mm (5,75") x 102 mm (4,02")
Hauteur
Carte de circuit imprimé : 1,6 mm
Face supérieure : 15.5mm
Face inférieure : 4.0mm
Normes et certifications
Certifications
Certification CE
Certification FCC
Certification RoHS
Liste d'emballage
1 carte SU551
1 Câble de port COM (Longueur : 300mm, 2 x ports COM) A81-015020-001G
1 Câble de données ATA série (longueur : 500 mm) 332-553001-005G
1 Câble de données ATA série (longueur : 300 mm) 332-553001-205G
1 Câble d'alimentation ATA série (longueur : 250 mm) A81-004041-016G
1 Dissipateur thermique 0 à 60°C (Hauteur : 20.85mm) A71-011084-000G, large temp (Hauteur : 30.85mm) A71-011083-000G
Pays d'origine
Taïwan
Informations pour les commandes
Nom du modèle | Numéro de pièce | Description
SU551-NB-6300U | 770-SU5511-000G | Sans ventilateur, Intel® Core™ i5-6300U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, 0 à 60°C
SU551-NB-3955U | 770-SU5511-100G | Sans ventilateur, Intel® Core™ 3955U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, 0 à 60°C
SU551-NB-6100U | 770-SU5511-200G | Fanless, Intel® Core™ i3-6100U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, 0 à 60°C
SU551-NB-6600U | 770-SU5511-300G | Sans ventilateur, Intel® Core™ i7-6600U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, 0 à 60°C
SU551-NE-6600U | 770-SU5511-400G | Sans ventilateur, Intel® Core™ i7-6600U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, -20 à 70°C
SU551-NE-6300U | 770-SU5511-500G | Sans ventilateur, Intel® Core™ i5-6300U, 1 DDR3L SODIMM, 2 LAN, 4 COM, 6 USB, -20 à 70°C
Articles en option
Adaptateur secteur | 671-106002-102G | 60W, 12V
Câble de port USB | A81-001032-016G | Longueur : 200mm
Diffuseur de chaleur | A71-011078-000G | Hauteur : 11mm
1 Câble audio | A81-022007-016G | Longueur : 160mm
câble 4 broches vers jack DC | A81-004051-016G | Longueur : 100mm
Caractéristiques techniques- Facteur de forme : 3.5" SBC
- CPU : 6th/7th Gen Intel® Core™ i3/i5/i7 ou Celeron®
- Mémoire : 1 x DDR3L SODIMM jusqu'à 8GB
- Affichage : VGA, LVDS, DP++ (support triple affichage)
- LAN : 2 x Intel GbE
- COM : 4 ports
- USB : 4 x USB 3.1 Gen 1, 2 x USB 2.0
- Expansion : Mini PCIe pleine taille et demi taille, emplacement SIM (en option)
- Audio : Realtek ALC888S-VD2-GR
- Alimentation : entrée 12V DC
- Température de fonctionnement : 0 à 60°C (en option -20 à 70°C)
- Certifications : CE, FCC, RoHS
