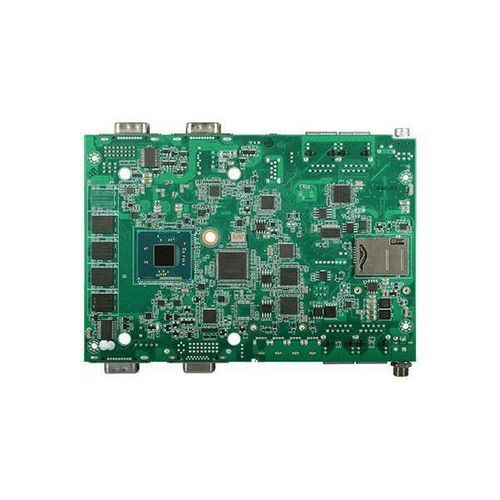

Carte mère 4" BT259

Intel® Atom E3845Intel® Celeron J1900DDR3L DRAM

Aperçu du produit

• Processeur Intel Atom® E3800 4" SBC
• Mémoire DDR3L 2GB/4GB intégrée
• 1 VGA ou 1 DVI-I (option)
• Extension : 2 Mini PCIe
• Connectivité riche : 4 Intel GbE, 3 COM, 1 USB 3.0, 5 USB 2.0

Caractéristiques

• Protection ESD COM : Air Gap ±15kv
• DVI-I
• VGA
• Mini PCIe
• DDR3L

Certifications

• Certification RoHS
• Certification CE
• Certification FCC

Spécifications du système
Système
Processeur : Intel® Atom™ E3845, Quad Core, 2M Cache, 1.91GHz, 10W
Intel® Celeron® J1900, Quad Core, 2M Cache, 2GHz (2.41GHz), 10W
Technologie d'emballage BGA 1170
Technologie de processus 22nm
Mémoire : 4GB intégrée (E3845), DDR3L 1333MHz canal unique ; 2GB intégrée (J1900), DDR3L 1066MHz canal unique
BIOS : AMI SPI 64Mbit

Graphiques
Contrôleur : Intel® HD Graphics 4600
Affichage : 1 VGA/1 DVI-I (disponible sur demande) ; DVI : résolution jusqu'à 1920x1080 @ 60Hz ; VGA : 24 bits, résolution jusqu'à 2560x1600 @ 60Hz

Extension
Interface : 2 x Mini PCIe pleine taille (PCIe, USB, et signaux 3G pour module 3G ou GPRS)

Ethernet
Contrôleur : 4 x Intel® I210 PCI Express (10/100/1000Mbps)

LED
Indicateurs : 1 x LED de statut, 1 x LED HDD

I/O avant
Ethernet : 2 x GbE (RJ-45)
Série : 1 x RS232/422/485
USB : 1 x USB 3.0 (Type A)
DIO : 1 x DIO 8 bits
Boutons : 1 x bouton de réinitialisation, 1 x bouton d'alimentation

I/O arrière
Ethernet : 2 x GbE (RJ45)
Série : 1 x RS232/422/485
USB : 4 x USB 2.0
Affichage : 1 VGA/1 DVI-I (disponible sur demande)

I/O interne
USB : 2 x USB 2.0
SATA : 1 x SATA 2.0, 1 x alimentation SATA
DIO : 1 x DIO 8 bits

Minuterie de surveillance
Sortie & Intervalle : temporisation programmable via logiciel de 1 à 255 secondes

Sécurité
TPM : Disponible sur demande

Alimentation
Type : 16~24V
Connecteur : prise DC-in
Consommation : BT259-45-I-B-4 : 21.8W avec E3845 à 1.91GHz et mémoire DDR3L 4GB intégrée

Support OS
Windows 7, WES 7, Windows 8.1, WES 8, Linux
Note : Windows 10 sera disponible sur demande.

Environnement
Température : En fonctionnement : 0°C~60°C ; Stockage : -20°C~85°C
Humidité : En fonctionnement : 5% à 90% ; Stockage : 5 à 90% HR

Mécanisme
Dimensions : carte 4" ; 165mm (6.49") x 115mm (4.53")
Hauteur : PCB : 1.6mm ; Côté supérieur : 16.5mm ; Côté inférieur : 2mm

Normes et certifications
Certifications : CE, FCC Classe B, RoHS

Liste de colisage
1 carte BT259 ; 1 câble de données Serial ATA avec alimentation : A81-002008-000G ; 1 dissipateur thermique : A31-030022-200G

Pays d'origine
Taiwan

Informations de commande

• BT259-45-I-B-4 : Sans ventilateur, Intel® Atom™ E3845, 4GB DDR3L SODIMM, 3 COM, 0°C à 60°C
• BT259-19-I-B-2 : Sans ventilateur, Intel® Celeron® J1900, 2GB DDR3L SODIMM, 3 COM, 0°C à 60°C

Articles optionnels

• Câble de port USB (A81-001032-016G)
• Adaptateur secteur (671-112009-100G) : 120W, 19V

Spécifications techniques

• Processeur : Intel® Atom™ E3845 ou Intel® Celeron® J1900
• Mémoire : 2GB/4GB DDR3L intégrée
• Extension : 2 x Mini PCIe
• Affichage : 1 VGA ou 1 DVI-I (option)
• Ethernet : 4 x Intel GbE
• COM : 3 ports
• USB : 1 x USB 3.0, 5 x USB 2.0
• Certifications : CE, FCC Classe B, RoHS
• Température de fonctionnement : 0°C~60°C
• Dimensions : 165mm x 115mm
