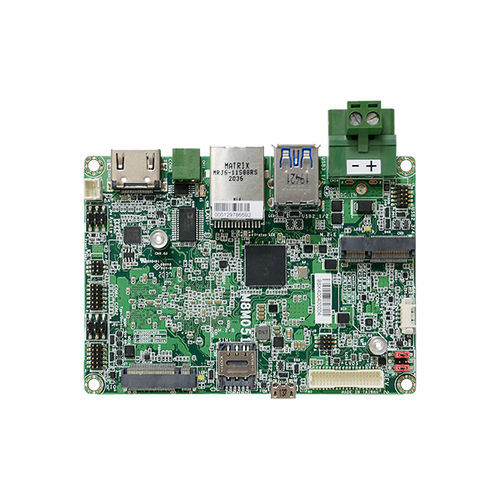

Aperçu du produit- NXP i.MX 8M Processors
- LPDDR4 monocanal jusqu'à 3200 MHz
- Affichage unique : HDMI/LVDS
- HDMI : résolution jusqu'à 4096x2160 @60Hz / LVDS : résolution jusqu'à 1920x1080 @60Hz
- Expansion multiple : 1 clé M.2 B, 1 clé M.2 E
- Richesse E/S : 1 Intel GbE, 3 COM, 2 USB 3.1 Gen1, 3 USB 2.0
Caractéristiques- Faible consommation d'énergie
- Taille compacte
- Support Android
- Expansion multiple
- 12V DC-in
Certifications- Certification RoHS
- CE
- FCC
- UKCA
Spécifications techniques
Système
Processeur
processeurs d'applications i.MX 8M
NXP i.MX 8M Quad Cortex-A53, 1,5 GHz (commercial)
NXP i.MX 8M double Cortex-A53, 1,5 GHz (commercial)
NXP i.MX 8M Quad Cortex-A53, 1.3GHz (Industriel)
NXP i.MX 8M Dual Cortex-A53, 1.3GHz (Industriel)
Mémoire
2GB/4GB Mémoire descendante
LPDDR4 monocanal jusqu'à 3200 MHz
Graphique
Contrôleur
GC7000 Lite
Caractéristiques
OpenVG 1.1, OGL ES 3.1, Vulkan, OCL 1.2 FP
Décodage VPU : 4Kp60 HEVC H.265, VP9, 4Kp60 H.264
Affichage
1 x HDMI (par défaut)
1 x LVDS
HDMI : résolution jusqu'à 4096x2160 @60Hz
LVDS : résolution jusqu'à 1920x1080 @60Hz
Affichage unique
HDMI ou LVDS
Expansion
Interface
1 x clé M.2 B 3042/2242 (USB 3.1 Gen1), prise en charge de l'emplacement Nano SIM
1 x clé M.2 E 2230 (PCIe x1/USB 2.0)
Audio
Codec audio
SGTL5000
Ethernet
Contrôleur
1 x AR8035 Ethernet (10/100/1000Mbps)
Entrée/sortie arrière
Ethernet
1 x GbE (RJ-45)
Série
1 x RS485
USB
2 x USB 3.1 Gen1
1 x Micro USB 2.0 (mode téléchargement)
Écran
1 x HDMI
Entrée/sortie internes
Série
1 x RS232
1 x RS-232/422/485 (2 x 6 pin header, 1.27mm pitch)
USB
2 x USB 2.0 (pas de 1,27 mm)
Affichage
1 x LVDS Connecteur de panneau LCD
1 x alimentation du rétroéclairage
Audio
1 x Audio (sortie ligne/entrée micro, pas de 2,00 mm)
DIO
1 x DIO 8-bit (2 x 6 header, 1.27mm pitch)
SD
1 x Micro SD Slot
CANBus
1 x CANBus 2.0
I2C
1 x I2C (pas de 1,27 mm)
eMMC
Prise en charge de l'eMMC 5.1 16 Go à bord (par défaut)
Prise en charge jusqu'à 64 Go (opt.)
Temporisateur de chien de garde
Sortie et intervalle
Réinitialisation du système, programmable par logiciel de 1 à 255 secondes
Alimentation
Type d'alimentation
Simple 12V +/-10% DC
Connecteur
bornier à 2 pôles (par défaut)
Prise DC (disponible sur demande)
Consommation
Typique : Quad : 12V @ 0.2A (2.4Watt)
Max : Quad : 12V @ 0.38A (4.56Watt)
Pile RTC
Pile CR2032
Système d'exploitation supporté
Yocto 2.5 sur eMMC (par défaut)
Android 9.0 (option)
Environnement
Température
Fonctionnement : -5 à 65°C ; -30 à 80 °C
Stockage : -40 à 85 °C
Humidité
En fonctionnement : 5 à 90 % RH
Stockage : 5 à 90 % HR
MTBF
i.MX 8MQuad : 1 311 832 heures à 25°C ; 637 427 heures à 45°C ; 374 475 heures à 60°C ; 189 510 heures à 80°C
Modèle de calcul : Telcordia Issue 4
Environnement : GB, GC - Sol bénin, contrôlé
Mécanisme
Dimensions
2.facteur de forme SBC 5
100 mm (3,94") x 72 mm (2,83")
Hauteur
Carte de circuit imprimé : 1,6 mm
Face supérieure : 15mm
Face inférieure : 4mm
Normes et Certifications
Certifications
CE, FCC, RoHS, UKCA
Liste de colisage
1 carte M8M051
1 Bornier pour RS485 (COM3) 342-361021-000G
1 Diffuseur de chaleur (Hauteur : 11mm) A71-808334-000G
Pays d'origine
Taïwan
Informations pour la commande
Nom du modèle | Numéro de pièce | Description
M8M051-BCC-41QDC | 770-M8M0511-000G | Processeur Quad core, 4Go de mémoire, 16Go eMMC, 1 GbE, 1 RS-485, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 3 USB 2.0, 12VDC, Fanless Thermal, -5 à 65°C
M8M051-BCC-21DLC | 770-M8M0511-100G | Processeur double cœur, 2 Go de mémoire, 16 Go eMMC, 1 GbE, 1 RS-485, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 3 USB 2.0, 12VDC, Fanless Thermal, -5 à 65°C
M8M051-ETC-41QDI | 770-M8M0511-200G | Processeur Quad core, 4Go de mémoire, 16Go eMMC, 1 GbE, 1 RS-485, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 3 USB 2.0, 12VDC, Fanless Thermal, -30 à 80°C
M8M051-ETC-21DLI | 770-M8M0511-300G | Processeur double cœur, 2Go de mémoire, 16Go eMMC, 1 GbE, 1 RS-485, 1 RS-232, 1 RS-232/422/485, 2 USB 3.1 Gen1, 3 USB 2.0, 12VDC, Fanless Thermal, -30 à 80°C
Articles en option
Nom de l'article | Numéro de pièce | Description
câble terminal 2 pôles vers jack DC | A81-004013-000G | Adaptateur d'alimentation | 671-106013-000G | A81-004013-000G
Adaptateur électrique | 671-106012-000G | 60W, 12V, Prise DC
Câble USB 2.0 | A81-004013-000G | Adaptateur secteur | 671-106012-000G | 60W, 12V, prise DC
Câble USB 2.0 | A81-001084-016G | Longueur : 200 mm
Câble audio | A81-022031-016G | Longueur : 300mm
Câble de port COM | A81-015088-016G | Longueur : 250mm, port COM2/4
Console de débogage avec câble | 770-IMX8M1-000G | Longueur : 500mm
Caractéristiques principales / Spécifications techniques- NXP i.MX 8M Quad/Dual Cortex-A53 processor (1.5GHz Commercial, 1.3GHz Industriel)
- 2GB/4GB LPDDR4 memory down, up to 3200 MHz
- HDMI jusqu'à 4096x2160 @60Hz, LVDS jusqu'à 1920x1080 @60Hz
- 1 x M.2 B key, 1 x M.2 E, support de slot Nano SIM
- 1 x GbE, 3 x COM, 2 x USB 3.1 Gen1, 3 x USB 2.0
- Support pour Yocto 2.5 sur eMMC, Android 9.0 (option)
- Température de fonctionnement : -5 à 65°C (Commercial), -30 à 80°C (Industriel)
- CE, FCC, RoHS, UKCA certifié
- Dimensions : 100 mm x 72 mm (facteur de forme SBC 2,5")
