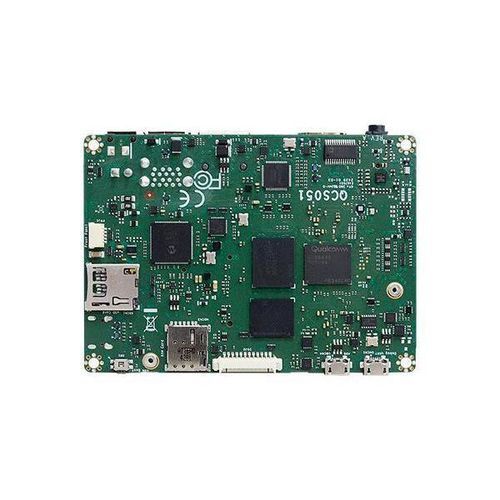

Carte mère Pico-ITX / 2.5" QCS051

Qualcomm® QCM6490Qualcomm® QCS5430Intel®

Présentation du produit

• Qualcomm QCS6490 plate-forme de haut niveau
• Cible sur AMR, application PC box
• Concept client mince et robuste
• 2 Expansions M.2 : 1 clé M.2 E 2230, 1 clé M.2 B 3052

Caractéristiques

• Conception sans ventilateur
• Affichage : 1 x HDMI Type A, sans audio. support 1080P sur Linux
• Expansions M.2 : 1 x clé M.2 B 3052 (USB 3.1/Opt. USB 2.0), 1 x clé M.2 E 2230 (PCIe x1)
• Ruggedized for industrial environments
• LPDDR5x memory up to 8GB
• AMR (Autonomous Mobile Robot) application ready

Certifications

• Certification RoHS
• CE
• FCC
• UKCA

Détails du produit

• Le QCS051 est un SBC 2,5" fiable et efficace, adapté aux applications industrielles et d'intelligence artificielle. Alimenté par le SoC Qualcomm® QCS6490, cet ordinateur monocarte comprend 8 cœurs pouvant atteindre des vitesses de 2,7 GHz. Ces performances garantissent une interaction continue avec l'appareil, même dans les environnements industriels les plus difficiles. Le QCS051 est l'un des ordinateurs monocartes les plus puissants grâce à l'inclusion du moteur AI du QCS6490, avec une performance remarquable de 12 TOPS. Il s'agit donc de l'option idéale pour les applications qui nécessitent une capacité d'apprentissage minimale ou avancée avec des fonctionnalités d'IA, ce qui le rend très efficace dans de nombreuses situations. En outre, le GPU Qualcomm® Adreno™ 643L intégré affine et précise la requête graphique pour prendre en charge les applications dépendantes du visuel.
• Le QCS051 combine de puissants modules de mémoire LPDDR5x qui prennent en charge une capacité allant jusqu'à 8 Go. Cela lui permet de fonctionner à 7 500MT/s, avec une performance de signal TX/RX considérablement améliorée, ce qui se traduit par une augmentation globale de 36 % de la bande passante. Ces caractéristiques dépassent de loin celles des concurrents qui s'appuient encore sur la plateforme DDR4. DFI est clairement en avance grâce à la technologie de mémoire révolutionnaire intégrée dans notre solution QCS051.
• Le SBC 2,5" QCS051 offre une connectivité adaptable dans un espace limité. Ses deux emplacements d'extension M.2 prennent en charge les modules E-key et B-key pour la communication sans fil. En outre, il prend en charge 2 x MIPI-CSI pour les caméras haute résolution, 1 x RS-232, 4 x USB 2.0 (UBJ1/2/4/5, 1x4P/1.25mm), avec UBJ4 convertible en option en clé B M.2. Les autres interfaces incluent 1 x USB Type C, 1 x DIO 8-bit, 1 x uSD3.0 card slot, 1 x CAN FD, 1 x Ext. IO (1*12P/1.25mm), 1 x Power LED, 1 x System LED, 1 x Front Panel connector, 1 x Fan connector, 2 x USB 3.1 Gen1 Type A, 1 x prise audio Line out/Mic in, 1 x HDMI 1.4, 1 x Micro USB debug UART, et 1 x GbE (RJ-45).
• Grâce au SoC Qualcomm QCS6490, ce SBC de 2,5 pouces excelle dans les espaces confinés et les environnements exigeants. Doté d'une capacité d'extension flexible et d'une polyvalence d'E/S, notamment d'une connectivité 5G via une clé M.2 B 3052 avec emplacement Nano SIM, la clé M.2 E 2230 offre une compatibilité avec les modules Wi-Fi6E. Il existe également une option de réseau câblé à haut débit GbE pour les environnements durcis nécessitant des performances d'intelligence artificielle dans une large plage de température de -25°C à 75°C. Il prend même en charge des systèmes d'exploitation tels qu'Ubuntu, Android et Windows.

Caractéristiques techniques

• Processeur: QCS6490 : Qualcomm® Kryo™ 670, 8 cœurs, jusqu'à 2,7 GHz, 12 TOPS (INT8) ; QCS5430 (FP1) : Qualcomm® Kryo™ 670, 6 cœurs, jusqu'à 2,1 GHz, 3,5 TOPS (INT8)
• Mémoire: LPDDR5x, 4/8 Go
• Graphique: Qualcomm® Adreno™ 643L GPU ; OpenGL ES 3.2
• Affichage: 1 x HDMI Type A, sans audio. prise en charge 1080P sous Linux ; affichage unique : HDMI
• Stockage: Support UFS 3.1, 128GB par défaut
• Expansion: 1 x clé M.2 B 3052 (USB 3.1/Opt. USB 2.0), 1 x slot Nano SIM, 1 x clé M.2 E 2230 (PCIe x1)
• Audio: Codec audio WCD9385
• Ethernet: AX88179A USB3 to GbE controller ; 1 x GbE (RJ-45)
• Rear I/O: 2 x USB 3.1 Gen1 Type A, 1 x HDMI 1.4, 1 x Line out/Mic in audio jack, 1 x Micro USB debug UART
• E/S internes: 1 x RS-232 (COM1), 3 x USB 2.0, 1 x USB Type C (téléchargement uniquement), 1 x DIO 8 bits, 1 x carte uSD3.0, 1 x CAN FD, 1 x E/S externes, 1 x LED d'alimentation, 1 x LED système, 1 x panneau avant, 1 x connecteur de ventilateur (sur demande), 2 x MIPI-CSI2 pour caméra à 4 voies
• Alimentation: 5VDC, prise d'alimentation à 2 broches ; Typique : QCS6490 : 5V @ 0.6A (3.0Watt) ; Max : QCS6490 : 5V @ 1.45A (7.25Watt) ; Pile RTC : CR2032 Coin Cell
• SupportOS: Par défaut : Yocto (Linux Kernel 6.6.x) ; Sur demande : Ubuntu 20.04 (noyau Linux 5.4.x)
• Environnement: Fonctionnement : 0°C~60°C, -25°C~75°C ; Stockage : -40°C~85°C ; Humidité : Fonctionnement : 5%~90% RH ; Stockage : 5%~90% RH
• Mécanisme: 2.5" Pico-ITX Form Factor ; 100mm x 72mm ; PCB : 1 mm ; Top Side : 16.44 mm ; Bottom Side : 3.45 mm
• Certifications: CE, FCC, RoHS, UKCA
• Liste d'emballage: 1 carte QCS051, Diffuseur de chaleur (Hauteur : 7mm) A71-808357-000G
• Pays d'origine: Taiwan

Informations pour la commande Nom du modèle : QCS051-BCC-4890, Numéro de pièce : 770-QCS0511-000G, Description : Qualcomm® QCS6490, LPDDR5x 4Go, 128Go UFS 3.1, HDMI, 1 GbE, 2 USB 3.1 Gen1, 3 USB 2.0, 1 RS-232, alimentation 5VDC, sans ventilateur, 0 à 60°C Nom du modèle : QCS051-ECC-8890, Numéro de pièce : 770-QCS0511-100G, Description : Qualcomm® QCS6490, LPDDR5x 8Go, 128Go UFS 3.1, HDMI, 1 GbE, 2 USB 3.1 Gen1, 3 USB 2.0, 1 RS-232, alimentation 5VDC, sans ventilateur, -25 à 75°C Nom du modèle : QCS051-BCC-4830, Numéro de pièce : 770-QCS0511-300G, Description : Qualcomm® QCS5430, LPDDR5x 4Go, 128Go UFS 3.1, HDMI, 1 GbE, 2 USB 3.1 Gen1, 3 USB 2.0, 1 RS-232, alimentation 5VDC, sans ventilateur, 0 à 60°C Articles en option

• Dissipateur thermique pour 0 à 60°C/-25 à 75°C, Numéro de pièce : A71-008191-010G, Hauteur : 17.1mm
• Câble de port USB 2.0, Numéro de pièce : A81-001188-018G, Longueur : 100mm
• Câble de port COM, Numéro de pièce : A81-015121-018G, Longueur : 200mm
• Câble de bus CAN, Numéro de pièce : A81-015122-018G, Longueur : 150mm
• Câble d'alimentation 2 pôles à prise DC, Numéro de pièce : A81-004381-018G, Longueur : 150mm
• Câble du panneau avant, Numéro de pièce : A81-006104-018G, Longueur : 150mm
• Adaptateur d'alimentation, Numéro de pièce : 671-103002-000G, 30W, 5V, DC Jack

Marqueurs

• Informatique IA de pointe
• M.2
• LPDDR5x
• Qualcomm® QCS6490
• AI
• Qualcomm®
• Fente SIM
• CAN-Bus
• Conception sans ventilateur
• Taille compacte
• Linux
• Certification RoHS
• CE
• FCC
• AMR
• UKCA

Caractéristiques techniques / Spécifications

• Processeur : Qualcomm® QCS6490 / QCS5430
• Mémoire : LPDDR5x, 4/8 Go
• Stockage : UFS 3.1, 128 Go par défaut
• Affichage : 1 x HDMI Type A, support 1080P sur Linux
• Expansion : 1 x clé M.2 B 3052, 1 x clé M.2 E 2230, 1 x emplacement Nano SIM
• Ethernet : 1 x GbE (RJ-45)
• USB : 2 x USB 3.1 Gen1 Type A, 3 x USB 2.0, 1 x USB Type C, 1 x Micro USB debug UART
• Série : 1 x RS-232 (COM1)
• Audio : 1 x sortie ligne/entrée micro, codec audio WCD9385
• Caméra : 2 x MIPI-CSI2 pour caméra 4 voies
• Alimentation : 5VDC, prise d'alimentation 2 broches, pile RTC : CR2032 Coin Cell
• Température de fonctionnement : 0°C~60°C, -25°C~75°C
• Température de stockage : -40°C~85°C
• Humidité : 5%~90% RH
• Dimensions : 100mm x 72mm (2.5" Pico-ITX Form Factor)
• Certifications : CE, FCC, RoHS, UKCA
• Pays d'origine : Taïwan
