SBC 3.5" EHL556
Intel® Elkhart lake SoCIntel® AtomSATA

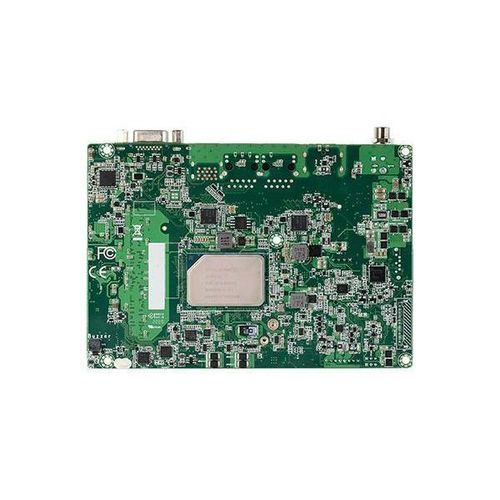

SBC 3.5" - EHL556 - DFI - Intel® Elkhart lake SoC / Intel® Atom / SATA
SBC 3.5" - EHL556 - DFI - Intel® Elkhart lake SoC / Intel® Atom / SATA
SBC 3.5" - EHL556 - DFI - Intel® Elkhart lake SoC / Intel® Atom / SATA - image - 2
SBC 3.5" - EHL556 - DFI - Intel® Elkhart lake SoC / Intel® Atom / SATA - image - 3
SBC 3.5" - EHL556 - DFI - Intel® Elkhart lake SoC / Intel® Atom / SATA - image - 4
SBC 3.5" - EHL556 - DFI - Intel® Elkhart lake SoC / Intel® Atom / SATA - image - 5
SBC 3.5" - EHL556 - DFI - Intel® Elkhart lake SoC / Intel® Atom / SATA - image - 6
SBC 3.5" - EHL556 - DFI - Intel® Elkhart lake SoC / Intel® Atom / SATA - image - 7
SBC 3.5" - EHL556 - DFI - Intel® Elkhart lake SoC / Intel® Atom / SATA - image - 8
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de DFI

Caractéristiques

Facteur d'encombrement
3.5"
Processeur
Intel® Elkhart lake SoC, Intel® Atom
Slots d'extension
SATA, M.2 Key E, Mini PCIe
Système d'exploitation
Windows 10 IoT
Connectivité
WiFi, LVDS, RS232, USB 2.0, USB 3.1, HDMI, VGA, RS-485, RS-422, DisplayPort, GbE, eDP
Applications
pour applications IoT
Mémoire
DDR4 SO-DIMM, DDR4 3200 MHz
Autres caractéristiques
embarqué, industriel, sans ventilateur, Edge AI
Taille de la mémoire

32 GB

Description

Aperçu du produit
  • Intel® Atom® X Series Processor 3.5" SBC
  • 1 DDR4-3200 SODIMM jusqu'à 32GB
  • Haute résolution 4K : Prise en charge de la résolution 4K/2K
  • Triple affichage indépendant : 1 HDMI, 1 DP++, 1 LVDS/eDP
  • Expansion multiple : 1 M.2 E Key, 1 Mini-PCIe, 1 I2C
  • Riche E/S : 2 LAN, 2 USB 3.1 Gen2, 2 USB 2.0, 2 COM, 1 SATA 3.0
Caractéristiques principales
  • Température ambiante : -40~85°C
  • Tension ambiante : 9~36V DC-in
  • Conception sans ventilateur
  • Affichage 4K2K
  • Mini PCIe
  • Multiple Expansion
  • Triple Affichage Indépendant
Certifications
  • Certification RoHS
  • CE
  • FCC
  • UKCA
Spécifications du système
  • Processeur: Intel Atom Elkhart Lake - Industriel : Atom x6425RE, 4C, 1,9 GHz, 12W ; Atom x6414RE, 4C, 1,5 GHz, 9W - Embarqué : Atom x6425E, 4C, 2.0GHz(3.0GHz), 12W ; Atom x6413E, 4C, 1.5GHz(3.0GHz), 9W - PC Client : Celeron N6210, 2C 1.2GHz(2.6GHz), 6.5W
  • Mémoire: Simple DDR4-3200 SODIMM Jusqu'à 32GB (support ECC in-band dans SKU embarqué/industriel)
  • BIOS: AMI SPI 256Mbit
Graphique
  • Contrôleur: Intel® HD Graphics
  • Fonctionnalité: OpenGL 5.0, DirectX 12, OpenCL 2.1 ; HW Decode : AVC/H.264, MPEG2, VC1, WMV9, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC ; HW Encode : AVC/H.264, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC
  • Affichage: 1 x HDMI (ou option BOM pour VGA), 1 x DP++, 1 x LVDS ou eDP + rétroéclairage ; HDMI : jusqu'à 1920x1080 @60Hz ; DP++ : jusqu'à 4096x2304 @60Hz ; LVDS : jusqu'à 1920x1200 @60Hz
  • Triple affichage: HDMI + DP++ + LVDS/eDP
Expansion
  • 1 x clé M.2 2230 E (USB/PCIe) (Support WiFi 5 & WiFi 6)
  • 1 x mini-PCIe (USB/PCIe)
  • I2C
Audio
  • Codec audio : Realtek ALC888
Ethernet
  • Contrôleur : 2 x Intel® I225-IT PCIe
Entrée/sortie arrière
  • Ethernet : 2 x GbE (RJ-45)
  • USB : 2 x USB 3.1 Gen2 10Gbps
  • Affichage : 1 x DP++, 1 x VGA
E/S internes
  • Série : 1 x RS232/422/485 + 1 x RS232, ou 1 x RS232/422/485 + 8bit DIO (sélection BIOS)
  • USB : 4 x USB 2.0
  • Affichage : 1 x LVDS ou eDP + rétroéclairage
  • Audio : 1 x Audio (Line-out/Mic-in)
  • SATA : 1 x SATA 3.0, 1 x 5V SATA Power (support SATA HDD LED via le panneau avant)
  • Panneau avant : 1 x panneau avant (bouton d'alimentation/réinitialisation, LED d'alimentation, LED d'activité du disque dur)
Temporisateur de chien de garde
  • Réinitialisation du système, programmable par logiciel de 1 à 255 secondes
Sécurité
  • TPM 2.0
Alimentation
  • Type : Gamme étendue 9~36VDC
  • Connecteur : Prise DC (ou connecteur vertical à 4 broches)
  • Consommation : TBD
  • Pile RTC : CR2032 Coin Cell
SupportOS
  • Microsoft : Windows 10 IoT 2019 LTSC, Windows 10 IoT 2021 LTSC
  • Linux
Environnement
  • Température : Fonctionnement : -40 à 85°C ; Stockage : -40 à 85°C
  • Humidité : Fonctionnement : 5 à 90% HR ; Stockage : 5 à 90% RH
  • MTBF : 532,533 hrs @25°C ; 362,324 hrs @45°C ; 253,192 hrs @60°C ; 194,923 hrs @70°C ; 129,169 hrs @85°C ; Modèle de calcul : Telcordia Issue 4 ; Environnement : GB, GC - Ground Benign, Controlled
Mécanisme
  • Dimensions : 3.facteur de forme SBC 5", 146 mm (5,75") x 102 mm (4,02")
Normes et certifications
  • CE, FCC Classe B (TBD dans une phase ultérieure), RoHS, UKCA
Liste d'emballage
  • 1 carte EHL556
  • 1 câble SATA (Longueur : 300mm), 332-553001-205G
  • 1 câble d'alimentation SATA (Longueur : 250mm), A81-004041-016G
  • 1 câble COM (Longueur : 250mm), 332-753040-000G
  • 1 Dissipateur thermique -20 à 70°C (Hauteur : 29mm), A71-008357-010G (PC client CPU)
  • 1 Dissipateur thermique -40 à 80°C (Hauteur : 29mm), A71-008357-000G (Industry CPU)
Pays d'origine
  • Taïwan
Informations sur les commandes
  • EHL556, Celeron N6210, HDMI+DP, eDP, 2LAN, 1COM+DIO, mSATA, I2C, TPM2.0, dissipateur thermique, large plage de temp. -20~70°C
  • EHL556, Celeron N6210, eDP+VGA, 2LAN, I2C, TPM2.0, large temp. -20~70°C
  • EHL556, Atom x6413E, LVDS+VGA, 2LAN, TPM2.0, large temp. -40~85°C
  • EHL556, Atom x6425E, HDMI+DP, LVDS, 2LAN, 2COM, mSATA, I2C, TPM2.0, dissipateur thermique, large temp. -40~85°C
  • EHL556, Atom x6425E, LVDS+VGA, 2LAN, TPM2.0, Wide Temp. -40~85°C
  • EHL556, Atom x6425E, HDMI+DP, LVDS, 2LAN, 1COM+DIO, mPCIe, I2C, TPM2.0, Dissipateur de chaleur, Température étendue. -40~85°C
Articles en option
  • Adaptateur d'alimentation : 60W, 12V, prise DC, 0°C ~ 40°C ou -30°C ~ 70°C
  • Câble USB 2.0 : Longueur 200mm
  • Diffuseur de chaleur : AL1050 146*102*7.5mm, pour EHL556 BAREDIE CPU (J6413, J6412, J646, N621, N6210, N6415) ou EHL556 IHS CPU (x6211E, x6413E, x6425E, x6414RE, x6425RE)
Caractéristiques techniques
  • Processeur : Intel Atom Elkhart Lake (diverses UGS)
  • Mémoire : Simple SODIMM DDR4-3200 jusqu'à 32 Go
  • Graphique : Intel HD Graphics, support triple affichage
  • Expansion : 1 x clé M.2 2230 E, 1 x mini-PCIe, I2C
  • Audio : Realtek ALC888
  • Ethernet : 2 x Intel I225-IT PCIe
  • Entrée/sortie arrière : 2 x GbE, 2 x USB 3.1 Gen2, 1 x DP++, 1 x VGA
  • Entrée/sortie interne : Série, USB 2.0, LVDS/eDP, Audio, SATA, Panneau avant
  • Temporisateur de chien de garde : Programmable 1-255s
  • Sécurité : TPM 2.0
  • Alimentation : 9~36VDC, DC Jack/4pin
  • OS : Windows 10 IoT, Linux
  • Environnement : -40~85°C, 5-90% RH
  • Dimensions : 146mm x 102mm
  • Certifications : CE, FCC, RoHS, UKCA
  • Pays d'origine : Taïwan

---

Ceci est une traduction automatique  (voir l’original en anglais)
