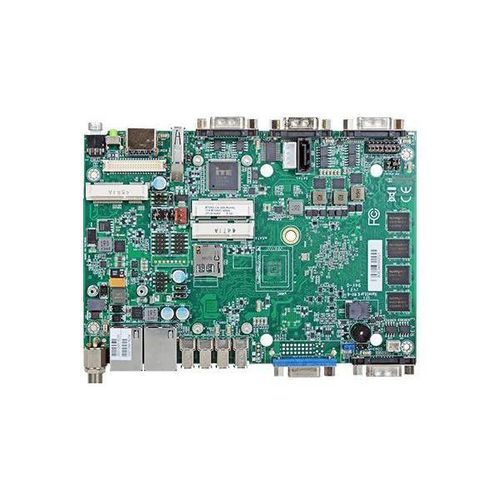

SBC 4" BT253

Intel® Atom E3800x86Intel® Celeron N2807

Présentation du produit

• Intel Atom® Processor E3800 4" SBC
• 2GB/4GB DDR3L ECC memory down
• 1 VGA, 1 LVDS, 1 HDMI
• Expansion : 3 Mini PCIe
• Richesse E/S : 2 Intel GbE, 6 COM, 1 USB 3.0, 5 USB 2.0

Caractéristiques

• COM Protection ESD : Air Gap ±15kv
• Conception sans ventilateur
• Affichage : HDMI, VGA
• Mini PCIe expansion

Certifications

• Certification RoHS
• UL
• CE
• FCC

Système Processeur : Intel Atom® E3845, Quad Core, 2M Cache, 1.91GHz, 10W Intel Atom® E3825, double cœur, 1M Cache, 1.33GHz, 6W Intel® Celeron® N2807, double cœur, 1M Cache, 1.58GHz (2.16GHz), 4.3W Intel® Celeron® J1900, Quad Core, 2M Cache, 2GHz (2.41GHz), 10W Mémoire : 2GB/4GB DDR3L ECC (-E45/-E25), 2GB/4GB DDR3L (-J00/-N07), DDR3L monocanal 1333MHz (-E45/-J00/-N07), DDR3L monocanal 1066MHz (-E25) BIOS : AMI SPI 64Mbit Graphique Contrôleur : Intel® HD Graphics Fonctionnalité : Prise en charge de l'accélération matérielle pour DirectX 11, OCL 1.2, OGL 4.0, H.264, MPEG2, MVC, VC-1, WMV9 et VP8 (la version prise en charge dépend du système d'exploitation) Affichage : 1 x LVDS, 1 x HDMI, 1 x VGA LVDS : NXP PTN3460, 24 bits, double canal, résolution jusqu'à 1920x1200 @ 60Hz HDMI, DVI : résolution jusqu'à 1920x1080 @ 60Hz VGA : 24 bits, résolution jusqu'à 2560x1600 @ 60Hz Expansion Interface : 3 x Mini PCIe, 1 x SIM Audio Codec audio : Realtek ALC888 (en option) Ethernet Contrôleur : 2 x Intel® I210 PCIe (10/100/1000Mbps) Entrée/sortie avant Série : 3 x RS232/422/485 (DP-9) USB : 1 x USB 3.0 Affichage : 1 x HDMI Entrée/sortie arrière Ethernet : 2 x GbE (RJ45) Série : 1 x RS232/422/485 (DP-9) USB : 4 x USB 2.0 Affichage : 1 x VGA Entrée/sortie interne Série : 2 x RS232 (pas de 2,0 mm) USB : 1 x USB 2.0 Affichage : 1 x LVDS Audio : 1 x Mic-in (en option) SATA : 1 x SATA 2.0 (jusqu'à 3 Gb/s) Temporisateur de chien de garde Sortie et intervalle : Réinitialisation du système, programmable par logiciel de 1 à 255 secondes Sécurité TPM : Disponible sur demande Alimentation Type : Gamme étendue 16~24V Connecteur : DC-in Consommation : BT253-C4-E45 : 18.12W avec E3845 à 1.91GHz et 4GB DDR3L ECC memory down SupportOS Windows 10 IoT Enterprise (64 bits) Windows 7 Ultimate x86 & SP1 (32 bits) Windows 7 Ultimate x64 & SP1 (64 bits) Windows 8.1 Enterprise x86 (32 bits) Windows 8.1 Enterprise x64 (64-bit) Linux Environnement Température : En fonctionnement : 0°C à 60°C - Atom, Celeron (sans ventilateur) ; 0°C à 85°C - Celeron (sans ventilateur), sur demande ; -20°C à 85°C - Atom (sans ventilateur), sur demande. Stockage : -40°C à 85°C Humidité : En fonctionnement : 5% à 90% HR ; Stockage : 5% à 90% HR Mécanisme Dimensions : planche de 4", 165mm x 115mm (6.49" x 4.53") Hauteur : Circuit imprimé : 1,6 mm ; face supérieure : 14,31 mm ; face inférieure : 2 mm Normes et certifications Certifications : CE, FCC, RoHS, UL Liste de colisage 1 carte BT253 1 câble de données Serial ATA avec câble d'alimentation : A81-002008-000G 1 Diffuseur de chaleur : A31-030022-200G Pays d'origine Taïwan Informations sur les commandes

• BT253-C4-E45 : Fanless, Intel® Atom™ E3845, 4GB DDR3L ECC memory down, 6 COM, 0 to 60°C
• BT253-C2-N07 : Fanless, Intel® Celeron® N2807, 2GB DDR3L ECC memory down, 6 COM, 0 to 60°C
• BT253-C4-J00 : Sans ventilateur, Intel® Celeron® J1900, 4GB DDR3L ECC memory down, 6 COM, 0 à 60°C
• BT253-C2-E25 : Sans ventilateur, Intel® Atom™ E3825, 2GB DDR3L ECC memory down, 6 COM, 0 à 60°C

Articles en option

• Câble du port USB (A81-001032-016G)
• Câble du port COM (332-753040-000G)
• Adaptateur d'alimentation (671-112009-100G) : 120W, 19V

Caractéristiques techniques

• Processeur : Intel Atom® E3845/E3825, Intel® Celeron® N2807/J1900
• Mémoire : 2GB/4GB DDR3L ECC ou DDR3L
• Graphique : Intel® HD Graphics, 1 x LVDS, 1 x HDMI, 1 x VGA
• Expansion : 3 x Mini PCIe, 1 x SIM
• Ethernet : 2 x Intel® I210 PCIe (10/100/1000Mbps)
• I/O : 6 COM, 1 USB 3.0, 5 USB 2.0
• Audio : Realtek ALC888 (en option)
• Alimentation : Large gamme de 16~24V DC-in
• Dimensions : 165mm x 115mm
• Certifications : CE, FCC, RoHS, UL
