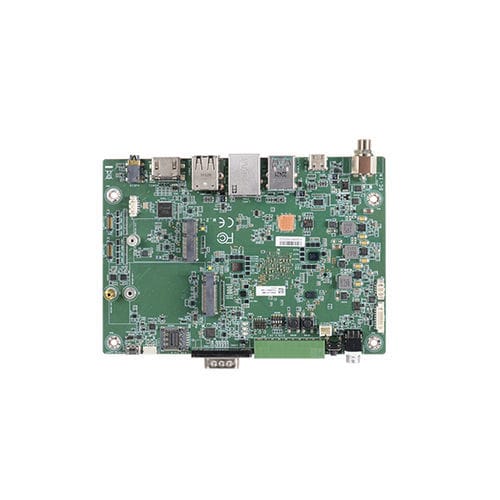

SBC 3.5" QRB551

Qualcomm® QRB5165M.2 Key EM.2 Key B

Aperçu du produit

• Processeur Qualcomm QRB5165
• Conçu pour les applications d'automatisation
• 1 GbE LAN : Pour les applications d'automatisation
• Bus CAN : Pour l'intégration des équipements d'automatisation
• 2 extensions M.2 : 1 M.2 E key 2230, 1 M.2 B key 3052/2242

Caractéristiques

• Ethernet 1G
• Support Linux
• Affichage HDMI
• Entrée DC 12V
• Bus CAN
• Extensions M.2

Certifications

• Certification RoHS
• Certification CE
• Certification FCC
• Certification UKCA

Spécifications techniques
Système
Processeur : QRB5165, 8x Kryo 585 2.84GHz
Mémoire : POP LPDDR5, 8GB

Graphiques
Contrôleur : Adreno 650 GPU
Fonctionnalité : OpenGL ES 3.2
Affichage : 1 x HDMI Type A, sans audio. Support 1080P sur Linux.
Affichage unique : HDMI

Stockage
UFS : Support UFS 3.1, 128GB par défaut

Extension
Interface :

• 1 x M.2 B key 3052/2242 (USB3.1, réserve PCIex1) référence RM502G Quectel
• 1 x M.2 E key 2230 (PCIe x1) référence module Wifi QCA6391
• 1 x emplacement Nano SIM

Audio
Codec audio : WCD9385

Ethernet
Contrôleur : AX88179A USB3 vers contrôleur GbE

I/O arrière
Ethernet : 1 x GbE (RJ-45) (optionnel depuis USB2 arrière)
Série : 1 x RS232/422/485 (DB9)
USB : 2 x USB 3.1 Gen1 Type A, 1 x USB 2 Type A, 1 x USB 3.1 Type C (mode appareil uniquement)
DIO : 1 x bloc terminal DIO 8 bits
Affichage : 1 x HDMI 1.4
Audio : 1 x prise audio Line out/Mic in (*Cette fonction sera disponible dans la prochaine version.)
Debug : 1 x Micro USB debug UART

I/O interne
SD : 1 x carte uSD3.0
CANBus : 1 x bus CAN 2.0b
Ventilateur : 1 x contrôle PWM ventilateur 12V
Caméra : 2 x MIPI-CSI2 pour caméra 4 voies, CMJ1 : référence OV9282 / CMJ2 : référence IMX577

Minuterie de surveillance
Sortie & Intervalle : À déterminer

Alimentation
Type : 12VDC
Connecteur : Prise DC par défaut, co-lay bloc terminal 2 pôles
Consommation : À déterminer
Batterie RTC : Pile bouton CR2032

Support OS
Linux : Ubuntu 20.04 (Noyau Linux 5.4.2)

Environnement
Température : En fonctionnement : 0 à 60°C, Stockage : -40 à 85°C
Humidité : En fonctionnement : 5 à 90% HR, Stockage : 5 à 90% HR
MTBF : À déterminer

Mécanisme
Dimensions : Format SBC 3.5", 146mm (5.75") x 102mm (4.02")
Hauteur : PCB : 1mm, Côté supérieur : À déterminer, Côté inférieur : À déterminer

Normes et certifications
Certifications : CE, FCC, RoHS, UKCA

Liste de colisage
1 carte QRB551

Pays d'origine
Taiwan

Caractéristiques clés / Spécifications techniques

• Processeur : Qualcomm QRB5165, 8x Kryo 585 2.84GHz
• Mémoire : 8GB LPDDR5
• Stockage : UFS 3.1, 128GB par défaut
• Graphiques : Adreno 650 GPU, OpenGL ES 3.2, sortie HDMI
• Extension : 1 x M.2 B key 3052/2242, 1 x M.2 E key 2230, 1 x emplacement Nano SIM
• Ethernet : 1 x GbE (RJ-45), contrôleur AX88179A USB3 vers GbE
• USB : 2 x USB 3.1 Gen1 Type A, 1 x USB 2 Type A, 1 x USB 3.1 Type C (mode appareil uniquement)
• Audio : Codec WCD9385, 1 x prise audio Line out/Mic in
• Bus CAN : 1 x bus CAN 2.0b
• SD : 1 x carte uSD3.0
• Caméra : 2 x MIPI-CSI2
• Alimentation : 12VDC, batterie RTC pile bouton CR2032
• OS : Ubuntu 20.04 (Noyau Linux 5.4.2)
• Température de fonctionnement : 0 à 60°C
• Dimensions : 146mm x 102mm (Format SBC 3.5")
• Certifications : CE, FCC, RoHS, UKCA
• Pays d'origine : Taiwan
