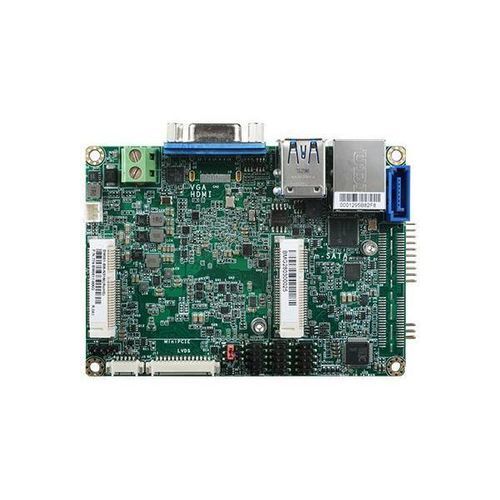

Carte mère Pico-ITX / 2.5" BW051

Intel® PentiumIntel® Celeron N3000Intel® HD

Aperçu du produit

• Intel® Pentium®/Celeron® N3000 2.5" Pico-ITX
• 1 DDR3L SODIMM jusqu'à 8GB
• Deux écrans indépendants : VGA*/HDMI + LVDS
• Expansion et stockage : 1 Mini PCIe, 1 mSATA, 1 SATA 3.0
• Richesse E/S : 1 Intel GbE, 2 COM, 2 USB 3.0, 2 USB 2.0

Caractéristiques principales

• COM Protection ESD : Air Gap ±15kv
• Affichage : HDMI, VGA, LVDS
• Mini PCIe expansion
• 12V DC-in
• DDR3L memory support

Certifications

• Certification RoHS
• CE
• FCC

Balises

• #IoT
• #Intel
• #Mini PCIe
• #Windows
• #Linux
• #VGA
• #DDR3L
• #Certification RoHS

Spécifications techniques Système Processeur : Famille de processeurs Intel® Pentium®/Celeron® N3000, BGA 1170 ; processeur Intel Atom® x5-E8000, quadruple cœur, cache 2M, 1,04GHz, 5W ; processeur Intel® Pentium® N3710, quadruple cœur, cache 2M, 1,6GHz (2.56GHz), 6W ; Intel® Celeron® Processor N3160, Quad Core, 2M Cache, 1.6GHz (2.24GHz), 6W ; Intel® Celeron® Processor N3060, Dual Core, 2M Cache, 1.6GHz (2.48GHz), 6W ; Intel® Celeron® Processor N3010, Dual Core, 2M Cache, 1.04GHz (2.24GHz), 4W Mémoire : Un SODIMM 204 broches jusqu'à 8 Go, DDR3L monocanal 1600 MHz BIOS : Insyde SPI 64Mbit Graphique Contrôleur : Intel® HD Graphics Fonctionnalité : OpenGL 4.2, Direct X 11.1, OpenCL 1.2, OGL ES 3.0 ; HW Decode : H.264, MPEG2, VC1, VP8, H.265, MPEG4 ; HW Encode : H.264, MPEG2, MPEG4 Affichage : 1 x VGA/HDMI, 1 x LVDS ; VGA : jusqu'à 1920x1200 @ 60Hz ; HDMI : jusqu'à 1920x1080 @ 60Hz ; LVDS : canal unique 24-bit, jusqu'à 1366x768 @ 60Hz Double affichage : VGA + LVDS, HDMI + LVDS Expansion Interface : 1 x Half-size mSATA (SATA), 1 x Full-size Mini PCIe (PCIe/USB), 1 x Extension I/O connector (disponible sur demande) Audio Codec audio : Realtek ALC888S-VD2-GR Ethernet Contrôleur : 1 x Intel® I211AT PCIe (10/100/1000Mbps) Entrée/sortie arrière Ethernet : 1 x GbE (RJ-45) USB : 2 x USB 3.0 Affichage : 1 x VGA/HDMI Entrée/sortie interne Série : 1 x RS-232/422/485 (pas de 2,0 mm, type à angle droit), 1 x RS-232 (pas de 2,0 mm, type à angle droit) USB : 2 x USB 2.0 (pas de 2,0 mm) Affichage : 1 x connecteur de panneau LCD LVDS Audio : 1 x Audio (sortie ligne/micro) SATA : 1 x SATA 3.0 (jusqu'à 6Gb/s) DIO : 1 x DIO 8 bits SMBus : 1 x SMBus Temporisateur de chien de garde Sortie et intervalle : Réinitialisation du système, programmable par logiciel de 1 à 255 secondes Sécurité TPM : Disponible sur demande Alimentation Type : Simple 12V +/-10% DC Connecteur : bloc terminal à 2 broches Consommation : BW051 Typique : N3710:12V @ 0.47A (5.64Watt) ; Max. : N3710:12V @ 1.0864A (13.037Watt) Batterie RTC : Lithium 3V (210mAH) Système d'exploitation supporté Windows 7 (WES7) 32/64 bits ; Windows 8.1 (64 bits) ; Windows 10 IoT Enterprise 32/64 bits ; Debian 8 (avec pilote graphique VESA) ; CentOS 7 (avec pilote graphique VESA) ; Linux Environnement Température : Fonctionnement : 0 à 60°C ; Stockage : -40 à 85°C Humidité : Fonctionnement : 5 à 90% HR ; Stockage : 5 à 90 % HR Mécanisme Dimensions : 2.facteur de forme Pico-ITX 5", 100 mm (3,94") x 72 mm (2,83") Hauteur : Circuit imprimé : 1,6 mm ; face supérieure : 15,5 mm ; face inférieure : 8,0 mm Liste de colisage 1 carte BW051 ; 1 câble de port COM (Longueur : 300mm, 2 x ports COM) A81-015020-001G ; 1 câble de données Serial ATA (Longueur : 152mm) A81-002000-000G ; 1 câble Y pour SATA et alimentation de l'onduleur (Longueur : 155mm) A81-020016-018G ; 1 dissipateur thermique (Hauteur : 19mm) A71-011065-000G Pays d'origine Taïwan Informations sur les commandes

• BW051-BB-N3060 : 770-BW0512-200G - Sans ventilateur, Intel® Pentium®/Celeron® N3060, 1 DDR3L SODIMM, 1VGA, 1 LAN, 2 COM, 4 USB, 0 à 60°C
• BW051-BB-N3160 : 770-BW0512-000G - Sans ventilateur, Intel® Pentium®/Celeron® N3160, 1 DDR3L SODIMM, 1VGA, 1 LAN, 2 COM, 4 USB, 0 à 60°C
• BW051-BB-E8000 : 770-BW0512-100G - Sans ventilateur, Intel Atom® x5-E8000, 1 DDR3L SODIMM, 1VGA, 1 LAN, 2 COM, 4 USB, 0 à 60°C
• BW051-BB-N3160 : 770-BW0512-300G - Sans ventilateur, Intel Atom® N3160, 1 DDR3L SODIMM, 1HDMI, 1 LAN, 2 COM, 4 USB, 0 à 60°C

Articles en option

• 1 Câble audio : A81-022007-016G, Longueur : 160mm
• Adaptateur d'alimentation : 671-106012-000G, 60W, 12V, prise DC
• Câble du port USB : A81-001032-016G, Longueur : 200mm
• Diffuseur de chaleur : A71-808301-000G, Hauteur : 11mm
• Câble terminal 2 pôles vers prise DC : A81-004013-000G

Caractéristiques / Spécifications techniques

• Form Factor : 2.5" Pico-ITX
• Processeur : Famille Intel® Pentium®/Celeron® N3000, Intel Atom® x5-E8000
• Mémoire : 1 DDR3L SODIMM jusqu'à 8GB
• Affichage : VGA/HDMI + LVDS, double affichage indépendant
• Expansion : 1 Mini PCIe, 1 mSATA, 1 SATA 3.0
• I/O : 1 Intel GbE, 2 COM, 2 USB 3.0, 2 USB 2.0
• Audio : Realtek ALC888S-VD2-GR
• Alimentation : Simple 12V +/-10% DC
• Température de fonctionnement : 0 à 60°C
• Certifications : RoHS, CE, FCC
