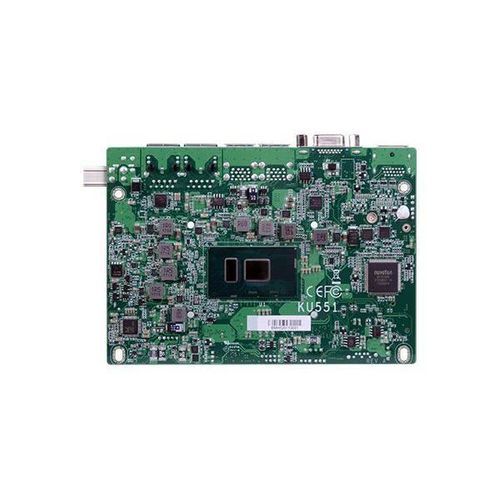

SBC 3.5" KU551

Intel® Core™ i5-7300U ProcessorIntel® Celeron® Processor 3965UIntel® Core™ i7-7600U

Aperçu du produit

• 7th Gen Intel® Core™ 3.5" SBC
• 1 DDR4 SODIMM jusqu'à 16GB
• Trois écrans indépendants : VGA + LVDS + DP++
• Communication sans fil : Mini PCIe
• Richesse E/S : 2 Intel GbE, 4 USB 3.0, 2 USB 2.0, 1 M.2

Caractéristiques

• COM Protection ESD : Air Gap ±15kv
• Température ambiante : -40~85°C
• Affichage 4K2K
• DP
• DDR4

Certifications

• Certification RoHS
• Certification UL
• CE
• FCC

Détails du produit

• Les meilleures cartes mères économiques basées sur le processeur Core™ de 7e génération : Conception robuste, fonctionnalités avancées, processeurs Intel® Core™ de 7e génération, choix multiples de mémoire sur carte, interfaces à large bande passante, interfaces M.2 à jour. Offre des performances accrues du processeur, une amélioration visuelle avec une consommation d'énergie réduite, une transmission à grande vitesse et une grande capacité de stockage pour les environnements difficiles.
• M.2 avec Intel® Optane™ Memory : Offre une réactivité sans précédent et des performances à grande vitesse sans sacrifier la capacité du disque dur.
• Technologie UHD 4K : Permet d'obtenir des images et des vidéos plus nettes et plus vives avec la technologie 4K UHD. Jusqu'à 3 écrans indépendants pour des conceptions d'extension flexibles.
• Gamme de tension étendue : Compatible avec les adaptateurs d'alimentation 9~36V pour divers environnements.
• Garantie de qualité FDI : Soumis à des tests stricts (ESD, FloTHERMAL, HALT) pour une stabilité dans les environnements difficiles.
• Gamme complète de cartes-mères industrielles : Comprend des cartes ATX, microATX, Mini-ITX, Embedded SBC et COM Express pour diverses applications.

Caractéristiques techniques

• Processeur: Processeurs Intel® Core™ de 7e génération, BGA 1356 (i7-7600U, i5-7300U, i3-7100U, Celeron 3965U)
• Mémoire : Un SODIMM 260 broches jusqu'à 16 Go, DDR4 monocanal 1866/2133 MHz
• BIOS: Insyde SPI 128Mbit
• Graphique: Intel® HD Graphics GT Series, OpenGL 5.0, DirectX 12, OpenCL 2.1, HW Decode/Encode support
• Affichage: 1 x VGA/DDI, 1 x LVDS/eDP, 1 x DP++/DDI ; VGA jusqu'à 1920x1200@60Hz, LVDS jusqu'à 1920x1200@60Hz, DP++ jusqu'à 4096x2304@60Hz
• Triple affichage : VGA + LVDS + DP++
• Expansion: 1 x Mini PCIe pleine taille (PCIe/USB), 1 x M.2 B 2242 (PCIe/USB2.0/SATA3.0), 1 x connecteur E/S d'extension (disponible sur demande)
• Audio: Realtek ALC888
• Ethernet: 1 x Intel® I210AT PCIe (10/100/1000Mbps), 1 x Intel® I219LM PCIe avec iAMT11.6 (10/100/1000Mbps)
• Entrée/sortie arrière: 2 x GbE (RJ-45), 4 x USB 3.0, 1 x VGA, 1 x DP++
• Entrée/sortie interne: 2 x RS-232/422/485, 2 x USB 2.0, 1 x LVDS LCD Panel Connector, 1 x LCD/Inverter Power, 1 x Audio (Line-out/Mic-in), 1 x SATA 3.0, 1 x SATA Power, 1 x DIO 8 bits, 1 x SMBus
• Temporisateur de surveillance: Réinitialisation du système, programmable par logiciel de 1 à 255 secondes
• Sécurité: fTPM 2.0
• Alimentation: 12V +/-5% DC, connecteur à angle droit (4 broches), prise DC (disponible sur demande), connecteur de type vertical (4 broches) (disponible sur demande), au repos : i7-7600U : 12V @ 0,9A (10,8Watt), au maximum : i7-7600U : 12V @ 3,2A (38,5Watt), pile RTC : CR2032 Coin Cell
• SupportOS: Windows 10 IoT Enterprise 64-bit, Linux, Yocto
• Environnement: Fonctionnement : 0 à 60°C (Opt. -20 à 70°C), Stockage : -40 à 85°C, Humidité de fonctionnement : 5 à 90% HR, Humidité de stockage : 5 à 90% HR, MTBF : 477 146 hrs @ 25°C ; 277 228 hrs @ 45°C ; 172 875 hrs @ 60°C
• Mécanisme: 3.5" SBC Form Factor 146mm (5.75") x 102mm (4.02"), PCB : 1.6mm, Côté supérieur : 16.3mm, côté inférieur : 4.0 mm
• Certifications: CE, FCC, RoHS, UL
• Liste d'emballage: 1 carte KU551, 1 câble de port COM (300mm, 2 x ports COM), 1 câble de données Serial ATA (500mm), 1 câble d'alimentation Serial ATA (250mm), 1 dissipateur thermique (25.8mm)
• Pays d'origine: Taïwan

Informations pour les commandes Nom du modèle | Numéro de pièce | Description KU551-BN-7600U | 770-KU5511-000G | Fanless, Intel® Core™ i7-7600U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, 0 à 60°C KU551-BN-7300U | 770-KU5511-100G | Sans ventilateur, Intel® Core™ i5-7300U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, 0 à 60°C KU551-BN-7100U | 770-KU5511-200G | Sans ventilateur, Intel® Core™ i3-7100U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, 0 à 60°C KU551-BN-3965U | 770-KU5511-300G | Fanless, Intel® Celeron® 3965U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, 0 à 60°C KU551-EN-7600U | 770-KU5511-400G | Sans ventilateur, Intel® Core™ i7-7600U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, -20 à 70°C KU551-EN-7300U | 770-KU5511-500G | Sans ventilateur, Intel® Core™ i5-7300U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, -20 à 70°C KU551-EN-7100U | 770-KU5511-600G | Sans ventilateur, Intel® Core™ i3-7100U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, -20 à 70°C KU551-FR-3965U | 770-KU5511-700G | Sans ventilateur, Intel® Celeron® 3965U, 1 DDR4 SODIMM, 2 LAN, 2 COM, 6 USB, -20 à 70°C Articles en option Câble de port USB | A81-001032-016G | Longueur : 200mm Adaptateur électrique | 671-106012-000G | 60W, 12V Diffuseur de chaleur | A71-011078-000G | Hauteur : 11mm Câble audio | A81-022007-016G | Longueur : 160mm câble 4 broches vers jack DC | A81-004051-016G | Longueur : 100mm Caractéristiques / Spécifications techniques
