Machine à tailler les engrenages CNC Y3180H4/5
horizontalpour engrenage conique

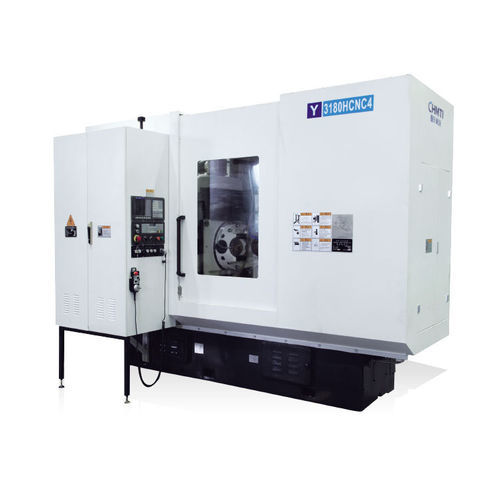

Machine à tailler les engrenages CNC - Y3180H4/5 - Chongqing Machine Tool (GROUP) Co., Ltd. - horizontal / pour engrenage conique
Machine à tailler les engrenages CNC - Y3180H4/5 - Chongqing Machine Tool (GROUP) Co., Ltd. - horizontal / pour engrenage conique
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
CNC
Orientation de la broche
horizontal
Autres caractéristiques
pour engrenage conique
Module

10 mm
(0,39 in)

Diamètre de la pièce

800 mm
(31 in)

Vitesse de rotation

350 rpm, 450 rpm
(2 199,115 rad.min-1, 2 827,433 rad.min-1)

Diamètre de fraise

180 mm
(7,1 in)

Description

Vue d'ensemble
Machine adaptée à l'usinage d'engrenages pour véhicules particuliers, véhicules utilitaires, matériels de chantier, machines marines, machines agricoles et engins de levage. La précision d'usinage peut atteindre la classe 7 selon GB/T10095.1-2008. Référence produit : Y3180HCNC4/5

Principales performances et caractéristiques :
  • Machine de taillage d'engrenages CNC à coupe humide à 4 liaisons, 4 ou 5 axes.
  • Équipée en standard d'un système CNC national avec IHM et programmation paramétrique ; permet une seule prise en montage pour cycles multiples et répétés.
  • Fourni avec carter entièrement fermé ; options : récupérateur de brouillard d'huile, convoyeur à copeaux automatique, serrage automatique des pièces, etc.


Pièces usinables :
  • Peut usiner des roues cylindriques à denture droite, engrenages hélicoïdaux, petits engrenages coniques, engrenages bombés, pignons, cannelures, roues sans fin, etc.


Principales spécifications techniques :
Indice | Spécification technique principale | Unité | Y3180HCNC4 | Y3180HCNC5
1 | Diamètre maximal de la pièce | mm | 800 | 800
2 | Module maximal | mm | 10 | 10
3 | Vitesse maximale de la broche | r/min | 350 | 450
4 | Vitesse maximale de la table | r/min | 20 | 20
5 | Taille maximale de l'outil (Ø×L) | mm | Φ180×180 | Φ180×200
6 | Course manuelle maximale de l'outil | mm | 50 | 200 (automatique)

Caractéristiques / spécifications techniques
  • Type de machine : machine CNC de taillage d'engrenages à 4 liaisons, 4/5 axes, coupe humide
  • Système CNC : système CNC national prenant en charge l'IHM et la programmation paramétrique
  • Protection et options : carter entièrement fermé ; options : collecte du brouillard d'huile, évacuation automatique des copeaux, serrage automatique des pièces
  • Précision d'usinage : jusqu'à la classe 7 selon GB/T10095.1-2008
  • Secteurs d'application : usinage d'engrenages pour véhicules particuliers, véhicules utilitaires, matériels de chantier, machines marines, machines agricoles, engins de levage
  • Modèles représentatifs : Y3180HCNC4 / Y3180HCNC5 (voir le tableau ci‑dessus)
