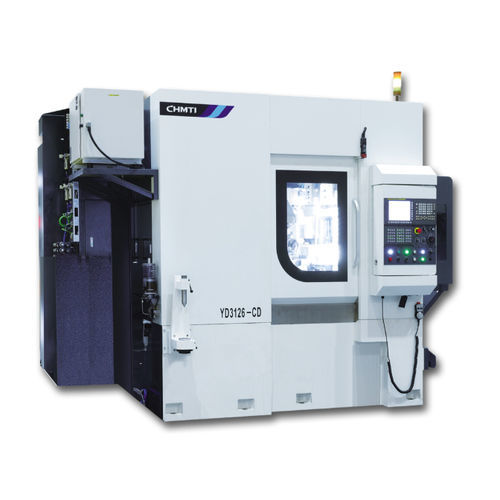

Machine à tailler les engrenages CNC YD3126-CD

vertical

Vue d'ensemble
Le YD3126-CD est une machine composite CNC conçue pour la production en grande série d'engrenages, combinant le roulage (hobbing) et le fraisage de profils. Elle s'adresse aux engrenages de voitures particulières, véhicules utilitaires, machines de chantier et réducteurs. La précision d'usinage peut atteindre la classe 6 selon la norme GB/T10095.1-2008.

Performances principales et caractéristiques

• Machine composite haute vitesse à treize axes et quadruple liaison, réalisée pour le roulage et le fraisage de profils en coupe à sec, pour des cadences élevées.
• Quatre postes permettant d'effectuer simultanément roulage et fraisage sur des postes différents afin d'augmenter la productivité.
• Configuration verticale avec déplacement horizontal de la colonne pour l'avance radiale, optimisant le taillage par roulage.
• Fraisage de profils réalisé avec fraises de formage en mode coupe-roulante, combinant plusieurs opérations en un seul procédé.
• Capotage entièrement étanche, évacuation rapide des copeaux et système de refroidissement à sec garantissant une bonne stabilité thermique et une tenue dimensionnelle.
• Broche de rognage (roulage) et broche de table en entraînement direct pour une chaîne cinématique courte et une haute précision de transmission ; support par roulements à rouleaux rigides pour l'usinage à sec des engrenages de module moyen.
• Options d'automatisation : dispositif de chargement/déchargement monocellulaire et magasin de transfert automatique pour production flexible.
• Système de commande configurable Siemens ou FANUC.

Principaux paramètres techniques

• Modèle : YD3126-CD
• Diamètre maximal de la pièce : 260 mm
• Module maximal : 6
• Angle maximal de rotation du porte‑outils : ±45°
• Vitesse maximale broche de roulage : 2500 tr/min
• Vitesse maximale de la table : 250 tr/min
• Dimensions maximales d'outil (Ø × longueur) : Φ130 × 230 mm
• Course axiale maximale du rognage : 200 mm
• Distance du centre de la râpe/rogneuse au centre de rotation de la table : 30–220 mm
• Distance du centre de la râpe/rogneuse à la surface de la table : 135–485 mm

Caractéristiques / Spécifications

• Modèle : YD3126-CD
• Nom du produit : machine composite CNC de roulage et fraisage de profils
• Secteurs d'application : automobile, véhicules utilitaires, machines de chantier, réducteurs — usinage d'engrenages en grande série
• Précision d'usinage : jusqu'à la classe 6 selon GB/T10095.1-2008
• Structure : verticale, treize axes, liaison quadruple, usinage composite 4 postes
• Outils et broches : broche de roulage et broche de table à entraînement direct, support par roulements à haute rigidité
• Méthode d'usinage : coupe à sec, fraisage de formage par coupe‑roulante
• Refroidissement et protection : capotage étanche, évacuation rapide des copeaux, système de refroidissement à sec
• Automatisation en option : chargement/déchargement monocellulaire, magasin de transfert automatique
• Commande : options Siemens ou FANUC
• Diamètre maximal de la pièce : 260 mm
