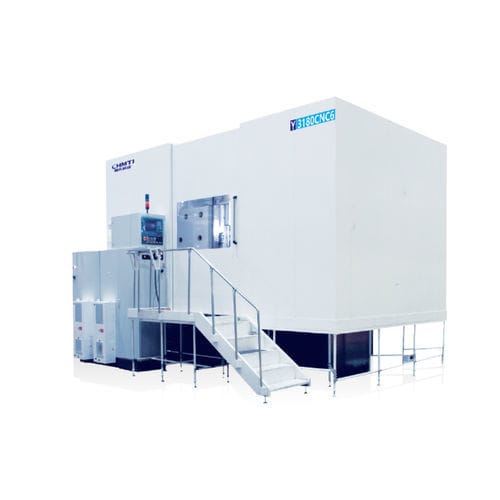

Machine à tailler les engrenages CNC Y3180/31125/31160/312006

vertical

Aperçu
La machine est principalement destinée à l'usinage d'engrenages pour des secteurs tels que les poids lourds, l'éolien, les engins de chantier, la machine maritime, le levage, les machines minières et les équipements de production d'énergie. La précision d'usinage peut atteindre la classe 6 selon la norme GB/T10095.1-2008.

Principales performances et caractéristiques :

• Machine CNC de grande taille à hobbing, six axes et quatre liaisons.
• Configuration verticale avec table fixe et colonne mobile pour l'avance radiale ; carter entièrement fermé, système de collecte des brouillards d'huile et évacuation automatique des copeaux ; dispositif de serrage automatique des pièces en option.
• Broche de la fraise (hob) entraînée par transmission d'engrenage de haute précision ; table entraînée par double vis sans fin et roue.
• Les axes d'avance radiale et axiale sont supportés par des guides rectangulaires en acier incrusté et des patins à galets, assurant une grande précision et rigidité.
• Conçue pour l'usinage efficace avec des fraises hob revêtues haute vitesse et des fraises à plaquettes carbure.

Principales spécifications techniques (par modèle) :
Spécifications techniques principales | N° | Paramètre -> Y3180CNC6 | Y31125CNC6 | Y31160CNC6 | Y31200CNC6
1. Diamètre maximal de la pièce -> mm | 800 | 1250 | 1600 | 2000
2. Module maximal -> mm | 18 | 18 | 27 | 27
3. Angle maximal de rotation porte-outil -> ° | ±45° | ±45° | ±45° | ±45°
4. Vitesse maximale broche hob -> tr/min | 275/350/500 | 275/350/500 | 220 | 220
5. Vitesse maximale table -> tr/min | 24 | 24 | 8 | 8
6. Taille maxi montage outil (Ø×L) -> mm | Φ240×300 | Φ240×300 | Φ400×500 | Φ400×500
7. Course axiale maxi du hob -> mm | 300 | 300 | 400 | 400
8. Distance centre hob - centre de rotation table -> mm | 75-560 | 100-780 | 150-1050 | 150-1200
9. Distance centre hob - surface table -> mm | 200-800 | 450-1050 | 470-1770 | 470-1770
10. Capacité de charge table -> T | 5 | 7 | 20 | 20
11. Puissance moteur principal -> kW | 33 | 33 | 43 | 43

Caractéristiques / spécifications techniques

• Secteurs d'application : usinage d'engrenages pour poids lourds, éolien, engins de chantier, machines marines, levage, exploitation minière et équipements de production d'énergie.
• Précision d'usinage : jusqu'à la classe 6 selon GB/T10095.1-2008.
• Nombre d'axes : six axes, quatre liaisons.
• Agencement : table fixe, colonne mobile (configuration verticale).
• Protection et évacuation des copeaux : carter entièrement fermé, collecte des brouillards d'huile, évacuation automatique des copeaux.
• Options : dispositif de serrage automatique des pièces.
• Transmission broche hob : transmission par engrenages de haute précision.
• Transmission table : double vis sans fin et roue dentée.
• Soutien des guidages : guides rectangulaires incrustés en acier et patins à galets pour radial/axial.
• Outils compatibles : fraises hob revêtues haute vitesse et fraises à plaquettes carbure pour un usinage performant.
• Principaux modèles et paramètres : voir tableau des spécifications (Y3180CNC6, Y31125CNC6, Y31160CNC6, Y31200CNC6).
