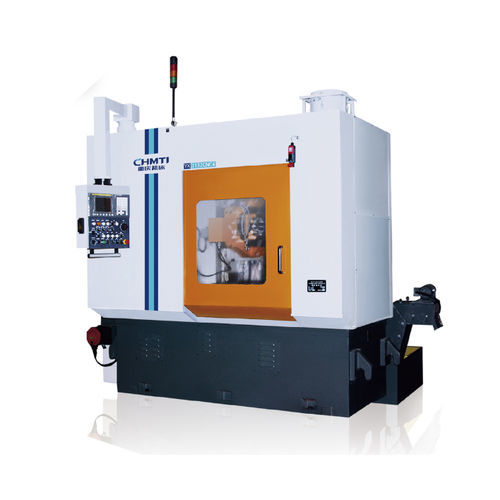

Machine à tailler les engrenages CNC YX3132

horizontalpour engrenage conique

Présentation
Cette machine est principalement destinée au taillage d'engrenages pour l'industrie des engrenages appliquée aux véhicules particuliers, véhicules utilitaires, machines de chantier, machines marines, machines agricoles, machines minières, etc. La précision d'usinage peut atteindre les classes 6-7 selon la norme GB/T10095.1-2008.

Principales performances et caractéristiques :

• Machine à tailler les engrenages CNC à coupe humide, cinq axes et quatre liaisons.
• Interface homme‑machine conviviale, programmation automatique paramétrique et fonctions d'autodiagnostic du système.
• Équipée d'une protection entièrement fermée, d'un dispositif de collecte des brouillards d'huile, d'un dispositif d'évacuation automatique des copeaux et d'un système de serrage automatique des pièces ; facilement intégrable dans des lignes d'usinage automatiques d'engrenages.
• Fourni de série avec un système CNC national ; options FANUC ou SIEMENS disponibles.
• Peut usiner des roues droites cylindriques, des engrenages hélicoïdaux, des engrenages à petit cône, des engrenages bombés, des pignons, des cannelures, des roues sans fin, etc. ; prise en charge de cycles d'indexation multiples.

Principales spécifications techniques :

• Diamètre maximal de la pièce : 320 mm
• Module maximal de la pièce : 8
• Vitesse maximale de la broche : 540 r/min
• Vitesse maximale de la table : 32 r/min
• Dimension maximale de l'outil (Ø×L) : Φ160×200 mm
• Course maximale de l'outil : 150 mm

Caractéristiques / spécifications (liste)

• Nom du produit : machine de taillage d'engrenages CNC
• Référence produit : YX3132CNC
• Secteurs d'application : véhicules particuliers, véhicules utilitaires, machines de chantier, machines marines, machines agricoles, machines minières et autres usinages d'engrenages
• Précision d'usinage : jusqu'aux classes 6-7 selon GB/T10095.1-2008
• Structure : cinq axes quatre liaisons, coupe humide CNC
• Commande : prend en charge les systèmes CNC nationaux ; FANUC ou SIEMENS en option
• Principales dimensions/paramètres : diamètre maximal de pièce 320 mm ; module maximal 8 ; vitesse de broche max 540 r/min ; vitesse de table max 32 r/min ; dimension outil max Φ160×200 mm ; course max 150 mm
