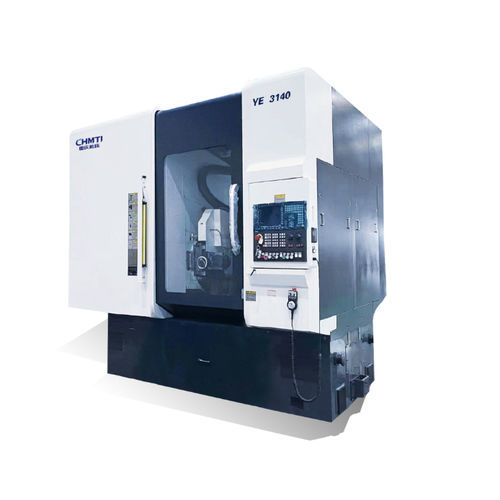

Machine à tailler les engrenages CNC YE3140/YE3160

horizontal

Présentation du produit
Cette machine est principalement conçue pour le taillage en grand volume et à haute efficacité des engrenages pour véhicules particuliers, véhicules utilitaires, machines de construction, équipements marins, machines agricoles et réducteurs. La précision d'usinage peut atteindre la classe 6 selon la norme GB/T10095.1-2008.

Principales performances et caractéristiques

• La machine est une fraiseuse d'engrenages CNC haute performance à six axes avec interpolation sur quatre axes, capable d'usinage à sec, à humide, avec lubrification minimale (MQL) et refroidissement à base d'eau.
• La table de travail est entraînée en direct par un moteur couple; la tourelle de coupe utilise une transmission par pignon décalé d'une dent.
• Le système de broche de la table et les vis/roulements des axes X, Y, Z utilisent une lubrification huile-air.
• L'axe Y utilise un portique à large colonne avec translation de l'outil pour l'usinage axial; structure compacte, bonne rigidité dynamique et statique, adapté aux fraises multi-dents et grands parcours d'outil, particulièrement adapté au taillage efficace des engrenages de module moyen et grand.
• Les axes X et Z utilisent des guides linéaires importés; l'axe Y utilise des glissières revêtues de polymère de niveaux haut/bas.
• Équipée d'une protection entièrement fermée, d'un système d'évacuation automatique des copeaux et d'un dispositif de serrage automatique des pièces; unité de chargement/déchargement automatique et magasin de pièces en option; intégrable en ligne de production automatisée d'engrenages.
• Dispose d'une interface homme-machine (HMI) conviviale, de fonctions de programmation paramétrique et d'autodiagnostic système.
• Le système de commande peut être configuré en FANUC ou SIEMENS.

Principales spécifications techniques (comparaison YE3140 / YE3160)
Numéro | Principales spécifications techniques | Unité | YE3140 | YE3160
1 | Diamètre maximal de la pièce | mm | 400 | 600
2 | Module maximal de la pièce | mm | 8 (humide 12) | 8 (humide 12)
3 | Angle de rotation maximal (axe A) | deg | ±45° | ±45°
4 | Diamètre×longueur maximale d'installation de la fraise | — | Φ170×230 | Φ170×230
5 | Course axiale maximale de l'outil (axe Y) | mm | 200 | 200
6 | Distance horizontale du centre de la fraise au centre de la table (axe X) | mm | 70-370 | 70-420
7 | Distance verticale du centre de la fraise à la surface de la table (axe Z) | mm | 250-850 | 250-850
8 | Distance de la face d'extrémité du support extérieur à la surface de la table (axe Z2) | mm | 400-900 | 400-900
9 | Vitesse maximale de la fraise (axe B) | rpm | 1500 | 1500
10 | Vitesse maximale de la table (axe C) | rpm | 200 | 200
11 | Puissance du moteur principal | kW | 22 | 22

Caractéristiques / Spécifications (récapitulatif)

• Modèle / N° : YE3140 / YE3160
• Nom du produit : machine CNC à fraiser les engrenages
• Industries concernées : véhicules particuliers, véhicules utilitaires, machines de construction, équipements marins, machines agricoles, réducteurs, etc.
• Précision d'usinage : jusqu'à la classe 6 selon GB/T10095.1-2008
• Axes et interpolation : six axes, interpolation sur quatre axes
• Modes de coupe : coupe à sec / coupe à humide / MQL / refroidissement à base d'eau
• Puissance moteur principal : 22 kW
• Vitesse maximale de la fraise : 1500 rpm ; vitesse maximale de la table : 200 rpm
• Diamètre×longueur d'installation typique de la fraise : Φ170×230
• Contrôles disponibles : FANUC ou SIEMENS
