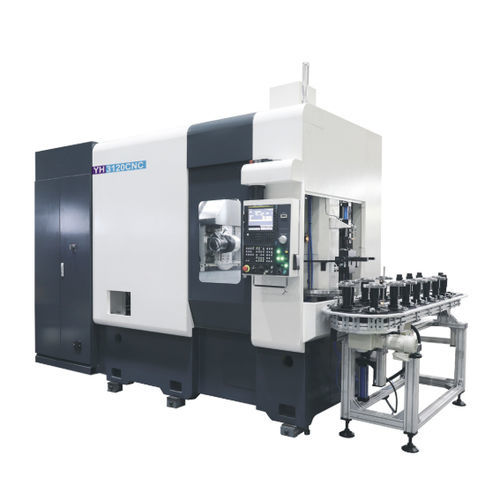

Machine à tailler les engrenages CNC YS3120(CD)/YH3120CNC(CD)

vertical

Résumé
Machine destinée au taillage d'engrenages pour les secteurs tels que la moto, l'automobile, les instruments et appareils, les outils électriques, la mécanique générale et les réducteurs. Offre un bon rapport coût/performances. Précision d'usinage atteignant la classe 6 selon la norme GB/T10095.1-2008.

Performances principales et caractéristiques

• Machine de taillage à sec à six axes / treize axes à quadrilinkage, conçue pour un fonctionnement à haute vitesse, économe en énergie et respectueux de l'environnement.
• YS3120/YS3120-CD : chaque axe de mouvement CNC est entraîné par un moteur asynchrone servo indépendant ; l'axe B utilise un servo-moteur de broche haute puissance avec transmission par couple d'engrenages hélicoïdaux à deux étages et mécanisme terminal ; l'axe C utilise des engrenages hélicoïdaux de haute précision pour un indexage rapide et précis.
• YH3120/YH3120-CD : l'axe B entraîné directement par moteur intégré ; l'axe C entraîné par moteur torque intégré ; la broche de la table est supportée par des roulements à billes à contact oblique de haute précision.
• Disposition verticale avec déplacement horizontal de la colonne pour l'avance radiale permettant un roulage efficace.
• Construction compacte, faible encombrement ; capots entièrement fermés, protection interne contre les copeaux et système de refroidissement à sec permettant le taillage haute vitesse à sec.
• Possibilité de configuration en taillage par fraise-forme pour réaliser les chanfreins et combiner plusieurs opérations.
• Options d'automatisation unitaire et d'interfaces de connexion variées pour répondre aux besoins de production automatisée et flexible.
• Option d'appareil d'accouplement des dentures pour le roulage de finition après traitement thermique.
• Systèmes de commande disponibles : FANUC, SIEMENS ou GSK25iG.

Principales spécifications techniques
Remarque : les colonnes du tableau se lisent « Spécification / YS3120/YS3120-CD / YH3120/YH3120-CD »
Diamètre max de la pièce (mm) : 200 / 200
Module max de la pièce (mm) : 6 / 6
Angle max de rotation de la tourelle (°) : ±45° / ±45°
Vitesse max broche de la fraise (tr/min) : 1500 / 2300
Vitesse max de la table (tr/min) : 200 / 250
Taille max d'outil (Ø×L, mm) : Φ130×230 / Φ130×230
Course axiale max de la fraise (mm) : 180 / 180
Distance centre fraise - centre rotation table (mm) : 30–230 / 30–230
Distance centre fraise - surface table (mm) : 185–485 / 185–485

Industries applicables / recommandées

• Usinage d'engrenages petits et moyens pour moto, automobile, mécanique générale, réducteurs, outils électriques et instruments.
• Pour l'usinage d'engrenages lourds, se référer aux modèles plus gros aux paramètres analogues.

Remarques
Plusieurs modèles et configurations disponibles (par ex. séries YS3120, YH3120). Le système de commande et les options peuvent être choisis en fonction de la pièce à usiner et des besoins en automatisation.

Caractéristiques clés

• Précision d'usinage : jusqu'à la classe 6 selon GB/T10095.1-2008.
• Diamètre max de la pièce : 200 mm (applicable aux deux variantes).
• Module max de la pièce : 6 mm.
• Angle max de rotation de la tourelle : ±45°.
• Vitesse max broche de la fraise : série YS3120 1500 tr/min ; série YH3120 2300 tr/min.
• Vitesse max de la table : série YS3120 200 tr/min ; série YH3120 250 tr/min.
• Taille max d'outil : Φ130×230 mm.
• Course axiale max de la fraise : 180 mm.
• Plage distance centre fraise - centre rotation table : 30–230 mm.
• Distance centre fraise - surface table : 185–485 mm.
• Systèmes de commande disponibles : FANUC, SIEMENS, GSK25iG.
