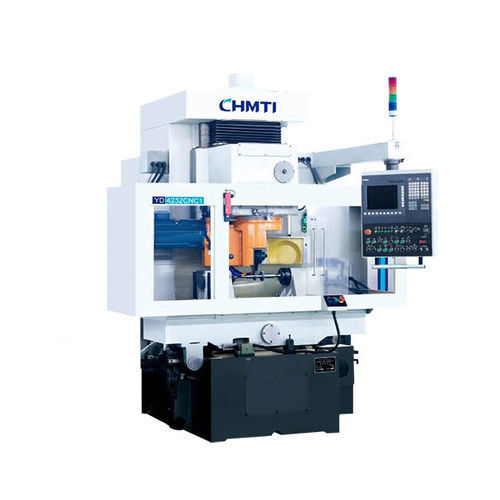

Machine à tailler les engrenages CNC YD42322

horizontalpour engrenage conique

Présentation
La machine est principalement destinée à l'usinage des dentures dans les secteurs automobile, naval et des machines de chantier. La précision d'usinage peut atteindre les classes 5-6 selon la norme GB/T10095.1-2008.

Performances principales et caractéristiques

• Machine de rectification des dentures CNC à deux axes ; entraînement servo pour l'avance radiale de l'outil (axe Z) et l'avance axiale de la table (axe X), permettant la rectification axiale et radiale.
• Agencement vertical avec colonne et banc intégrés à haute rigidité.
• Axes X et Y entraînés par moteurs servo numériques et vis à billes.
• Équipée d'une interface homme‑machine (IHM).
• Un dispositif de profilage permet la rectification des dentures bombées et des petits engrenages coniques.

Applications d'usinage
Convient pour la rectification axiale ou radiale des engrenages cylindriques droits et hélicoïdaux, des arbres cannelés et des engrenages à marches.

Principales caractéristiques techniques
1 | Diamètre maximal de la pièce | 320 mm
2 | Module maximal | rectification axiale 8, rectification radiale 6
3 | Plage de vitesse de l'outil | 50-400 tr/min
4 | Vitesse d'avance de la table | 1-500 mm/min
5 | Vitesse d'avance radiale | 0.2-500 mm/min
6 | Plage distance centre rotation outil - centres | 115/125~280 mm

Caractéristiques techniques / spécifications

• Modèle (réf.) : YD4232CNC2
• Nom du produit : machine de rectification des dentures CNC
• Diamètre maximal de la pièce : 320 mm
• Module maximal : rectification axiale 8, rectification radiale 6
• Plage de vitesse de l'outil : 50-400 tr/min
• Vitesse d'avance de la table : 1-500 mm/min
• Vitesse d'avance radiale : 0.2-500 mm/min
• Plage distance centre rotation outil - centres : 115/125~280 mm
• Précision d'usinage : conforme à la norme GB/T10095.1-2008 classe 5-6
