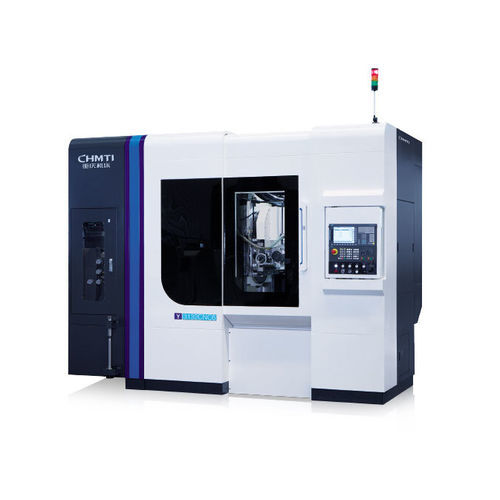

Machine à tailler les engrenages CNC Y31326~7

vertical

Aperçu du produit
Machine conçue pour l'usinage en grande série et à haute efficacité des dentures destinées aux véhicules particuliers, véhicules utilitaires, engins de chantier, machines marines, machines agricoles et réducteurs. La précision d'ébauche/finition atteint le niveau 6 selon la norme GB/T10095.1-2008.

Principales performances et caractéristiques

• Machine de roulage/taillage CNC haute efficacité à six axes et quatre liaisons, usinage en milieu humide.
• Architecture verticale avec grandes glissières planes en fonte, raclées avec précision pour une bonne portée de contact et une grande précision de mouvement ; structure compacte et grande rigidité statique/dynamique. Adaptée à l'utilisation de porte-outils multi-têtes et de forts avances, améliorant significativement l'efficacité d'usinage, particulièrement pour les dentures de module moyen à grand.
• Dotée d'un carénage totalement fermé, d'un système de récupération d'huile en brouillard, d'un dispositif d'évacuation automatique des copeaux et d'un serrage automatique des pièces ; unité automatique de chargement/déchargement et magasin de pièces en option pour intégration en ligne automatisée.
• Interface homme-machine (HMI), programmation paramétrique et fonctions d'autodiagnostic du système.
• Contrôlable via systèmes FANUC ou SIEMENS.

Principales spécifications techniques

• Diamètre maximum de la pièce : 320 mm
• Module maximum de la pièce : 10 mm
• Angle de rotation max du porte-outil : ±45°
• Vitesse max broche de la fraise : 700 tr/min
• Vitesse max de la table : 60 tr/min
• Taille maximale d'outillage (Ø×L) : Φ170×230 mm
• Course axiale de la fraise : 200 mm
• Distance entre le centre de la fraise et le centre de rotation de la table : 40–310 mm
• Distance du centre de la fraise à la surface de la table : 210–570 mm

Caractéristiques / spécifications / technologie

• Nom du produit : Machine à tailler les dents CNC haute efficacité
• Industries concernées : voitures particulières, véhicules utilitaires, engins de chantier, machines marines, machines agricoles, réducteurs
• Mode d'usinage : humide
• Axes : six axes, quatre liaisons
• Guidages : grandes glissières planes en fonte, raclées avec précision
• Enceinte et protection : carénage entièrement fermé, système de récupération d'huile en brouillard, évacuation automatique des copeaux
• Automatisation : unités de chargement/déchargement et magasin de pièces en option ; prise en charge de l'intégration en ligne automatisée
• Contrôle : configurable en FANUC ou SIEMENS
• Précision d'usinage : jusqu'au niveau 6 (GB/T10095.1-2008)
• Diamètre max de la pièce : 320 mm
• Module max : 10 mm
• Vitesse max broche fraise : 700 tr/min
• Vitesse max table : 60 tr/min
• Taille max d'outillage : Φ170×230 mm
• Course axiale de la fraise : 200 mm
• Distance centre fraise - centre rotation table : 40–310 mm
• Distance centre fraise - surface table : 210–570 mm
