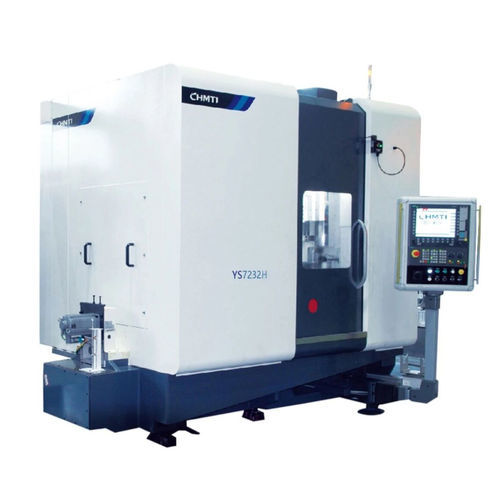

Centre de rectification pour engrenage YS7232G/YS7232H/YS7232A/YS7230

à table rotativeCNCà chargement/déchargement automatisé

Présentation
La machine est conçue pour le meulage de précision des engrenages de véhicules électriques et répond à des exigences d'acceptation strictes : déviation moyenne de pente profil/ligne ±0,002 mm, ondulation profil/ligne ≤0,0018 mm, rugosité de surface Ra ≤0,32 μm.

Performances et caractéristiques principales

• Rectifieuse de dentures CNC à onze axes et cinq liaisons développée selon des processus européens haut de gamme en coopération avec PTG (HOLROYD) Royaume‑Uni et Chongqing Machine Tool.
• Broche de meuleuse intégrée électrique à forte puissance, haute vitesse et haute précision, équipée de roulements européens de haute précision.
• Axes linéaires avec vis à billes préchargées de haute précision d'origine européenne et guides linéaires à roulement haute rigidité, avec règles linéaires Heidenhain en bouclage fermé pour améliorer la rigidité et la réponse dynamique.
• Commande Siemens 840Dsl/one ou FANUC 31l ; plateforme multi‑canal permettant le contrôle flexible de onze axes CNC et l'automatisation complète : bridage automatique, dressage automatique de la meule, indexation haute vitesse, apprentissage d'usinage automatique, apprentissage de dressage automatique, distribution automatique des allowances et cycle d'usinage entièrement automatique.
• Interface opérateur sans programmation développée en interne pour dialogue paramétrique, calculs d'engrenage et génération automatique des programmes de meulage et de dressage.
• Logiciel machine offrant corrections et modes complexes : modification arbitraire de la courbe de denture, compensation de torsion de la face, dressage ponctuel, meulage à motif de surface, meulage de dentures asymétriques à double angle de pression, meulage d'engrenages à petit cône, etc.

Principales spécifications techniques (par modèle)

• Modèles : YS7232G / YS7232H / YS7232A / YS7230
• Système de contrôle : Siemens 840Dsl/one / Siemens 840Dsl/one / Siemens 840Dsl/one / FANUC 31l
• Diamètre maximal de la pièce : 320 / 320 / 320 / 320 mm
• Module maximal : 6 / 8 / 6 / 6 mm
• Vitesse maximale broche de meule (tr/min) : 10000 / 7800 / 12000 / 7800
• Vitesse maximale broche pièce (tr/min) : 2000 / 1000 / 2000 / 1000
• Distance centre meule — centre de rotation de la table : 50–440 mm
• Dimensions d'installation de la meule (mm) : Φ280×Φ115×160 / Φ300×Φ115×160 / Φ240×Φ76.2×200 / Φ280×Φ115×160
• Taille maximale d'installation du rouleau (exemple) : Φ140×Φ52×40 / Φ140×Φ52×40 / Φ150×Φ52×40 / Φ140×Φ52×40
• Puissance électrobroche (kW) : 29 / 38 / 28.5 / 38

Applications et points techniques

• Pièces concernées : meulage de précision des engrenages pour véhicules électriques
• Précision d'usinage atteinte : déviation moyenne de pente profil/ligne ±0,002 mm ; ondulation profil/ligne ≤0,0018 mm ; rugosité Ra ≤0,32 μm
• Axes CNC : onze axes avec cinématique 5‑liaisons
• Automatisation : bridage automatique, dressage de meule automatique, indexation haute vitesse, apprentissage automatique et distribution d'allowances
• Capacités avancées : remodelage arbitraire de la denture, compensation de torsion de la face, dressage ponctuel, meulage en motif, meulage de dents asymétriques, meulage d'engrenages coniques de petit cône
