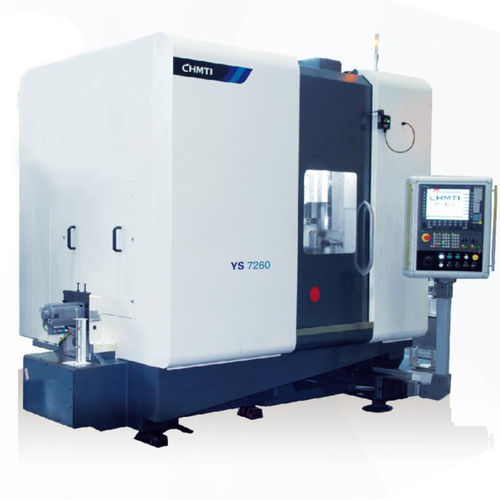

Centre de rectification pour engrenage YS7250/YS7260

verticalCNC12 axes

Présentation
Cette machine est conçue pour l'usinage de rectification de précision des engrenages destinés aux boîtes de vitesses automatiques, aux engrenages de véhicules particuliers et utilitaires, ainsi qu'aux réducteurs de précision. Elle permet une production en série avec une précision atteignant les classes 4–5 selon la norme GB/T10095.1-2008.

Performances et caractéristiques principales

• Rectifieuse d'engrenages CNC douze axes, cinq liaisons, adaptée à la rectification de vis sans fin de haute précision et haute efficacité.
• Broche de la meule : broche électrique à transmission directe, haute puissance, importée d'Allemagne ; les axes linéaires utilisent des rails linéaires roulants à haute rigidité importés ; vis à billes précontraintes de haute précision importées et retour d'information par règle Heidenhain ou règle magnétique pour un contrôle en boucle fermée.
• Le logiciel machine prend en charge la modification arbitraire du profil en long, la compensation de torsion de la surface dentée, le dressage ponctuel (dressage de profil arbitraire), le meulage à motif de surface, la rectification d'engrenages asymétriques à double angle de pression et la rectification de petits cônes.
• Système de commande : Siemens 840Dsl sur plateforme multicanal pour le contrôle flexible de douze axes CNC et l'automatisation complète du bridage, du dressage, du calage à grande vitesse, de l'apprentissage de meulage, du dressage automatique, de la répartition des surépaisseurs et du cycle complet de meulage.
• Interface homme‑machine développée en interne avec calcul des paramètres d'engrenage et génération automatique des programmes de meulage et de dressage.
• Chargement automatisé assuré par un magasin de transfer monoposte à droite et un robot rotatif pour l'alimentation et le déchargement en série.

Principales spécifications techniques

• Série produit : YS72 series
• Axes et liaisons : douze axes, rectifieuse d'engrenages cinq liaisons
• Système de commande : Siemens 840Dsl plateforme multicanal
• Broche de meule : broche électrique directe allemande, 38 kW
• Guides linéaires et vis à billes : guides linéaires roulants haute rigidité importés ; vis à billes précontraintes de haute précision importées
• Retour de position : règle Heidenhain ou règle magnétique, contrôle en boucle fermée
• Ø max pièce : 500 mm (YS7250) / 600 mm (YS7260)
• Module max : 8 mm (YS7250) / 10 mm (YS7260)
• Vitesse maxi broche meule : 7800 tr/min
• Vitesse maxi broche pièce : 610 tr/min (YS7250) / 390 tr/min (YS7260)
• Distance centre meule‑centre rotation table : 50–440 mm (YS7250) / 50–510 mm (YS7260)
• Dimension max montage meule : Φ300×Φ115×160 mm
• Dimension max montage rouleau : Φ140×Φ52×40 mm (YS7250) / Φ160×Φ52×40 mm (YS7260)
• Puissance broche : 38 kW

Applications et fonctions clés

• Production en série de rectification d'engrenages de précision pour boîtes automatiques, engrenages de véhicules et réducteurs de précision.
• Prise en charge d'un procédé entièrement automatique : bridage automatique, dressage automatique, meulage automatique, apprentissage et répartition des surépaisseurs.
• Prise en charge de diverses fonctions de correction et de meulage de profils complexes pour répondre aux exigences de rectification haut de gamme.

Caractéristiques / résumé technique

• Série produit : YS72 series
• Douze axes, rectifieuse CNC cinq liaisons
• Commande : Siemens 840Dsl plateforme multicanal
• Broche principale : broche électrique directe allemande, 38 kW
• Guides et vis : guides linéaires haute rigidité importés ; vis à billes précontraintes haute précision
• Retour de position : règle Heidenhain ou règle magnétique
• Capacité : Ø max pièce 500 / 600 mm
• Module max : 8 / 10 mm
• Vitesse broche meule : 7800 tr/min
• Automatisation : magasin de transfert monoposte et robot rotatif
