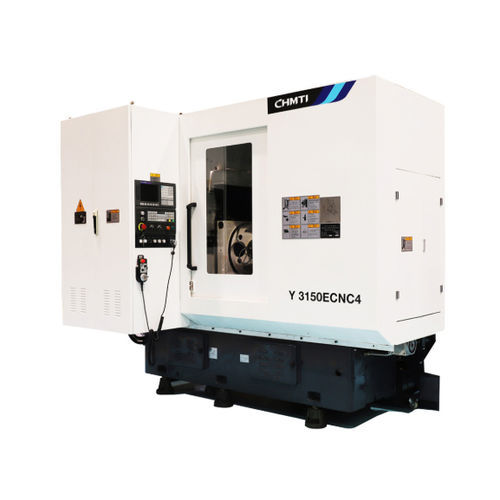

Machine à fraiser les engrenages CNC Y3150E4/5

horizontalepour engrenage conique

Présentation du produit
La machine est destinée à l'usinage d'engrenages pour l'automobile (véhicules particuliers et utilitaires), les engins de chantier, la construction navale, la mécanique agricole et les équipements de levage. La précision d'usinage peut atteindre la classe 6–7 selon la norme GB/T10095.1-2008 (la précision finale est définie par l'accord technique entre les parties).

Principales performances et caractéristiques

• Machine de roulage d'engrenages CNC à coupage humide, 4/5 axes et quatre liaisons.
• Configuration standard : système CNC national avec interface homme‑machine et programmation paramétrique ; prise en charge d'une seule mise en position pour plusieurs cycles répétés.
• Capotage intégral ; options : collecte d'huile en brouillard, évacuation automatique des copeaux, serrage automatique des pièces, etc.

Applications et capacités d'usinage

• Peut usiner des engrenages droits cylindriques, engrenages hélicoïdaux, engrenages à petit cône, engrenages en forme de tambour, pignons, cannelures et roues sans fin.

Principales spécifications techniques (tableau)
No. | Spécification technique principale | Unité/Remarque | Y3150ECNC4 | Y3150ECNC5
1 | Diamètre maxi de la pièce | mm | 500 | 500
2 | Module maxi | mm | 8 | 8
3 | Vitesse maxi de broche | r/min | 350 | 450
4 | Vitesse maxi de la table | r/min | 25 | 25
5 | Dimensions maxi de l'outil (Ø×L) | mm | Φ160×160 | Φ180×200
6 | Course maxi de la tête (manuelle/automatique) | mm | 50 | 200 (automatique)

Matériaux et notes d'usinage

• Système prévu pour l'usinage en coupe humide, adapté au procédé de roulage des dentures.
• La précision d'usinage et la configuration du système de commande peuvent être personnalisées selon l'accord technique du client.

Caractéristiques / Spécifications techniques

• Référence / modèle : Y3150ECNC4/5
• Nom du produit : Série de machines CNC de roulage d'engrenages (modernisée)
• Secteurs d'application : automobile, véhicules utilitaires, engins de chantier, construction navale, agriculture, équipements de levage, etc.
• Précision d'usinage : jusqu'à classe 6–7 selon GB/T10095.1-2008 (selon accord technique)
• Vitesse maxi broche (Y3150ECNC4) : 350 r/min ; (Y3150ECNC5) : 450 r/min
• Diamètre maxi pièce : 500 mm (deux modèles)
• Module maxi : 8 mm (deux modèles)
• Vitesse maxi table : 25 r/min (deux modèles)
• Dimension maxi outil : Y3150ECNC4 Φ160×160 mm ; Y3150ECNC5 Φ180×200 mm
• Course maxi coupe manuelle/automatique : Y3150ECNC4 50 mm (manuelle) ; Y3150ECNC5 200 mm (automatique)
• Type CNC : 4/5 axes quatre liaisons (coupe humide)
• Configuration standard : système CNC national (HMI, programmation paramétrique)
• Options : collecteur brouillard d'huile, évacuation automatique des copeaux, serrage automatique des pièces, etc.
