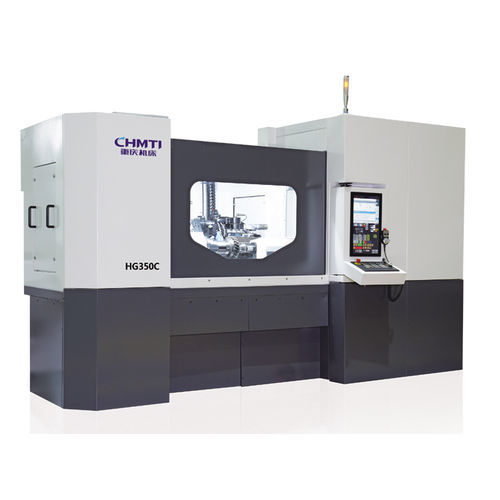

Centre de rectification cylindrique extérieure HG350C

pour engrenagehorizontalCNC

Présentation
Machine de rectification par génération d'engrenages horizontale 6 axes CNC HG350C conçue pour l'usinage de précision des dentures. La machine intègre une plateforme de contrôle CNC multi‑canaux (Siemens One) et une IHM conviviale permettant le calcul des paramètres d'engrenage, la génération automatique des programmes de rectification et d'affûtage de meule, ainsi que le diagnostic à distance et les mises à jour logicielles.

Caractéristiques techniques principales (HG350C)

• Modèle : HG350C
• Diamètre max de la pièce : 350 mm
• Module max : 12
• Longueur max de la pièce : 1000 mm
• Poids max de la pièce : 200 kg
• Course maximale de la table : 1300 mm
• Vitesse max de translation de la table : 16 m/min
• Plage de vitesse de la pièce : 0–100 tr/min
• Plage d'angle de la tête de meulage : 180° (+55° ~ -125°)
• Vitesse max de broche : 5000 tr/min
• Puissance broche meule : 15 kW
• Diamètre×largeur max de meule montable : 406 × 30 mm
• Poids net (machine) : 8000 kg

Principales fonctionnalités

• Architecture CNC 6 axes adaptée à la rectification de profils d'engrenages de haute précision
• Prise en charge du rectifiage mono-face et bi-face, profilage de la trace de dent et compensation du voile de denture
• Contrôle Siemens One avec gestion multi‑axes et IHM intuitive (interface zéro-programme)
• Équilibrage automatique de la meule et système avancé d'affûtage en ligne
• Mesure en ligne avec retour d'écart permettant correction automatique et alignement automatique des engrenages par sonde
• Options de détection par sonde et compensation complète de l'usure de la meule d'affûtage
