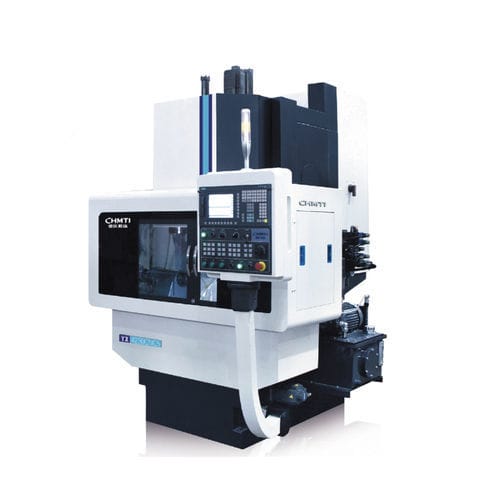

Machine à tailler les engrenages CNC YX42305

horizontalpour engrenage conique

Résumé
Principalement destiné à l'usinage des engrenages pour voitures particulières, véhicules commerciaux et réducteurs de précision. La précision d'usinage peut atteindre la classe 5-6 selon la norme GB/T10095.1-2008.

Performances et caractéristiques principales :

• La machine est une raseuse de dents CNC à cinq axes ; chaque axe de mouvement est entraîné par un moteur asynchrone servo indépendant, permettant le rasage axial, le rasage radial, le rasage diagonal et le rasage tangent.
• Disposition verticale ; la colonne et le bâti forment une structure monobloc à haute rigidité ; le chariot tangent est positionné à l'intérieur du coulisseau radial, offrant une grande rigidité, une structure compacte et une présentation soignée.
• Les axes X, Y, Z sont entraînés par des servomoteurs numériques associés à des vis à billes, garantissant une grande précision de positionnement et de répétabilité et une précision d'usinage stable.
• La machine est équipée d'une interface homme-machine ; l'opérateur saisit les paramètres d'outil, de pièce, de compensation et d'usinage via l'interface de dialogue ; la machine s'exécute automatiquement et applique les compensations automatiques.
• Option possible : système d'alimentation/déchargement automatique et dispositif portique pour permettre un usinage continu automatisé répondant aux besoins d'automatisation.
• Convient pour le rasage des roues dentées cylindriques à dentures droites et hélicoïdales externes, des accouplements et des pignons à marches.

Principales spécifications techniques (tableau présenté en lignes)
En-tête : N° | Principales spécifications techniques | Unité | YX4230CNC5
1 | Diamètre maximal de la pièce | mm | 300
2 | Module maximal de la pièce | m | rasage axial 8, rasage radial 5
3 | Plage de vitesse du rasoir | r/min | 50-500
4 | Vitesse d'avance de la table | mm/min | 1-1000
5 | Vitesse d'avance du coulisseau radial | mm/min | 0.2-1000
6 | Vitesse d'avance du coulisseau tangent | mm/min | 1-500
7 | Plage de distance du centre de rotation du rasoir au centre du point mort | mm | 125-280

Caractéristiques / spécifications techniques

• Nom du produit : machine CNC de rasage de dentures à haute efficacité
• Référence / modèle : YX4230CNC5
• Domaines d'application : usinage d'engrenages pour voitures particulières, véhicules commerciaux et réducteurs de précision
• Précision d'usinage : jusqu'à la classe 5-6 selon GB/T10095.1-2008
• Type de machine : raseuse de dents CNC à cinq axes
• Système d'entraînement : chaque axe entraîné par des servomoteurs AC indépendants (X, Y, Z : servomoteur numérique + vis à billes)
• Modes de rasage : rasage axial, rasage radial, rasage diagonal, rasage tangent
• Agencement et structure : disposition verticale, colonne et bâti monobloc à haute rigidité ; chariot tangent disposé dans le coulisseau radial
• Interface : interface homme-machine avec saisie des paramètres outil/pièce/compensation/coupe et compensation automatique
• Automatisation : options d'alimentation/déchargement automatique et dispositif portique pour usinage continu
• Diamètre maximal des pièces : 300 mm
• Module maximal des pièces : rasage axial 8, rasage radial 5
• Plage de vitesse du rasoir : 50-500 r/min
• Vitesse d'avance de la table : 1-1000 mm/min
• Vitesse d'avance du coulisseau radial : 0.2-1000 mm/min
• Vitesse d'avance du coulisseau tangent : 1-500 mm/min
• Plage de distance du centre de rotation du rasoir au centre du point mort : 125-280 mm
