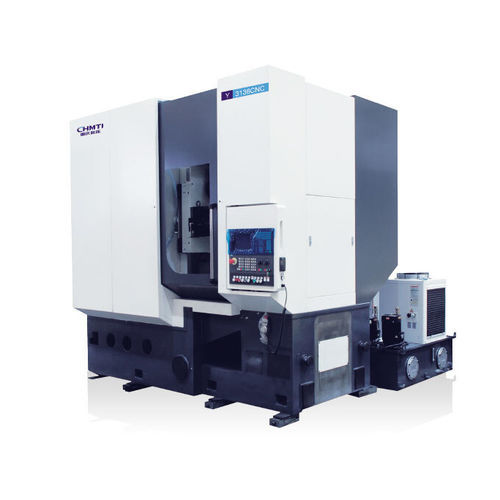

Machine à tailler les engrenages CNC Y3136/YD3136

Résumé
Convient pour l'usinage haute efficacité d'engrenages à grand module et peu de dents destinés aux véhicules utilitaires, au maritime, à l'éolien et aux machines de chantier. La précision d'usinage peut atteindre la classe 6 selon la norme GB/T10095.1-2008.

Principales performances et caractéristiques

• La machine est une fraiseuse d'engrenages CNC à six axes et quatre liaisons offrant grande rigidité, haute efficacité et haute précision.
• L'axe Y est disposé sous une grande colonne avec le rail d'axe Y monté sur une pente pour augmenter la rigidité du porte-outil et utiliser le poids de la machine pour compenser partiellement les réactions de coupe, améliorant rigidité et stabilité.
• La broche pièce du modèle YD3136CNC utilise un moteur de couple intégré pour garantir la rigidité et la précision du système d'entraînement.
• La machine dispose d'enveloppes de protection externes et internes entièrement fermées et d'un système fiable de collecte et d'évacuation rapide des copeaux et des brouillards d'huile.
• La machine peut être équipée d'un système CNC Siemens ou Fanuc.

Principales spécifications techniques
No. | Spécification | Unité | Y3136CNC | YD3136CNC
1 | Diamètre maximal de la pièce | mm | 360 | 360
2 | Module maximal de la pièce | mm | 16 | 16
3 | Angle maximal de rotation du porte-outils | ° | ±45° | ±45°
4 | Vitesse max de la broche du fraiseur | r/min | 400 | 400
5 | Vitesse max de la table | r/min | 60 | 80
6 | Taille maximale de montage de l'outil (diamètre×longueur) | mm | Φ220×230 | Φ220×230
7 | Course axiale maximale de la fraise | mm | 200 | 200
8 | Distance du centre de la fraise au centre de rotation de la table | mm | 70-320 | 70-320
9 | Distance du centre de la fraise à la surface de la table | mm | 150-590 | 150-590

Caractéristiques/Spécifications

• Modèle : Y3136CNC / YD3136CNC
• Nom du produit : Machine CNC de fraisage d'engrenages à forte coupe
• Catégorie : Machine de fraisage/roulage d'engrenages
• Usage d'usinage : Convient pour l'usinage haute efficacité d'engrenages grand module et peu de dents pour véhicules utilitaires, navires, éolien et machines de chantier
• Précision d'usinage : Jusqu'à la classe 6 selon GB/T10095.1-2008
• Structure et commande : Six axes, quatre liaisons ; équipée d'un système CNC Siemens/Fanuc
• Broche : Broche pièce YD3136CNC avec moteur de couple intégré
• Protection et évacuation des copeaux : Coques de protection externes et internes entièrement fermées, système de collecte et d'évacuation rapide des copeaux et du brouillard d'huile
