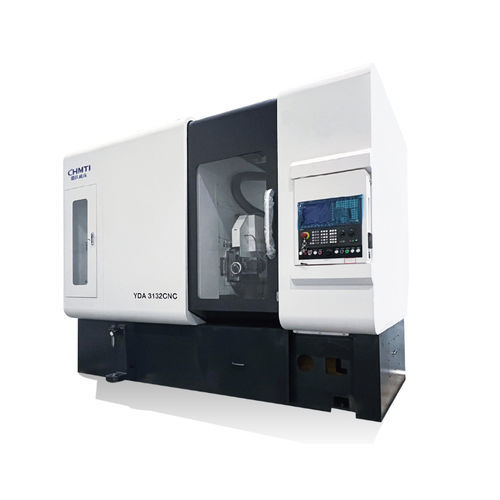

Machine à tailler les engrenages CNC YDA3132

vertical

Résumé
La YDA3132CNC est une machine CNC de roulage d'engrenages à usinage à sec conçue pour la production en grande série d'engrenages destinés aux véhicules particuliers, véhicules utilitaires, machines de chantier et réducteurs. La précision d'usinage peut atteindre la classe 6 selon la norme GB/T10095.1-2008.

Principales performances et caractéristiques

• Machine CNC haute vitesse à six/sept axes avec liaison à quatre axes, adaptée à la production de grande série.
• Disposition verticale avec translation horizontale de la colonne pour réaliser l'avance radiale nécessaire au roulage efficace.
• Capotage entièrement étanche, évacuation rapide des copeaux et système de refroidissement à sec garantissant une bonne stabilité thermique et une tenue dimensionnelle.
• Broche porte-outil entraînée par un train d'engrenages et broche pièce à entraînement direct : chaîne cinématique courte et grande précision de transmission ; roulements à rouleaux à haute rigidité permettant l'usinage à sec haute vitesse et forte charge pour des modules moyens.
• Options de chargement/déchargement sur machine unique et magasin de transfert automatique pour répondre aux besoins d'automatisation et de flexibilité.
• Options d'ébavurage et de chanfreinage pour la réalisation de fonctions multi-opérations.
• Compatible avec les systèmes CNC FANUC ou Siemens.

Caractéristiques techniques

• Modèle/ID : YDA3132CNC
• Précision d'usinage : jusqu'à la classe 6 selon GB/T10095.1-2008
• Axes et liaisons : six/sept axes, liaison à quatre axes
• Mode d'usinage : coupe à sec haute vitesse (roulage à sec)
• Broches et transmission : broche outil par train d'engrenages ; broche pièce à entraînement direct
• Ø max de la pièce : 320 mm
• Module max : 8
• Angle de rotation max du porte-outil : ±45°
• Vitesse max broche de l'outil : 1000 r/min
• Vitesse max du plateau : 80 r/min
• Dimensions max d'outillage monté (Ø × longueur) : Φ170×Φ230 mm
• Course axiale max du rouleau : 200 mm
• Distance centre outil → surface du plateau : 40–320 mm
• Distance centre outil → centre du plateau : 220–570 mm
