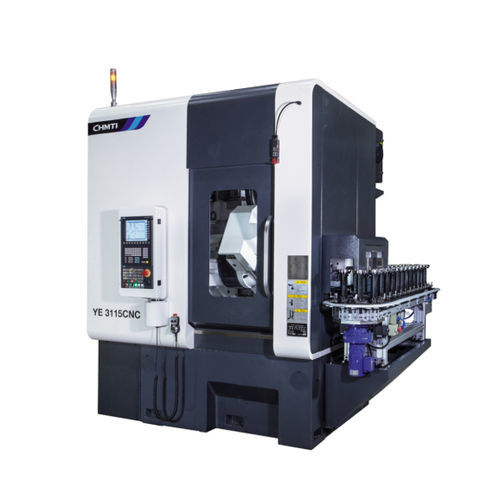

Machine à tailler les engrenages CNC YE3115/YDE3120-CD

vertical

Résumé
Conçue pour le taillage en grande série de dentures destinées aux véhicules à nouvelle énergie, boîtes de vitesses automatiques et réducteurs de précision. Précision d'usinage conforme à la norme GB/T10095.1-2008 classe 5–6.

Principales performances et caractéristiques

• Machine de taillage par fraise à huit axes et quatre liaisons, découpe à sec haute vitesse pour une production efficace et respectueuse de l'environnement.
• Architecture à colonne décalée et coulisseau à déplacement horizontal pour l'avance radiale; carénage complet, évacuation rapide des copeaux et refroidissement à sec garantissant stabilité thermique et répétabilité des cotes.
• Broches porte-outil et porte-pièce à entraînement direct pour une grande réactivité et précision. Équipée de fraises de qualité pour coupe à sec permettant des vitesses de coupe supérieures à 300 m/min pour petits et moyens modules; productivité bien supérieure aux machines en coupe humide.
• Possibilité d'installer des organes de chargement/déchargement mono-machine et une trémie de transfert automatique pour des lignes de production automatisées et flexibles.
• Compatible avec les systèmes CNC Siemens ou FANUC.
• Le modèle YDE3120CNC-CD peut être équipé d'un dispositif d'extrusion pour chanfreinage et ébavurage, regroupant plusieurs opérations.

Principales spécifications techniques
Modèle : YE3115CNC | YDE3120CNC-CD
1 - Diamètre maxi pièce (mm) - 150 | 210
2 - Module maxi (mm) - 4 | 4
3 - Angle maxi de rotation du porte-outil (°) - ±45° | ±45°
4 - Vitesse maxi broche fraise (tr/min) - 2500 | 3000
5 - Vitesse maxi de la table (tr/min) - 300 | 300
6 - Dimensions maxi porte-outil (Ø×L) (mm) - Φ130×180 | Φ130×230
7 - Course axiale maxi de la fraise (mm) - 150 | 180
8 - Distance centre fraise - centre de rotation table (mm) - 15-155 | 30-180
9 - Distance centre fraise - surface table (mm) - 180-480 | 195-495

Caractéristiques clés / Points techniques

• Secteurs cibles : taillage en grande série pour véhicules nouvelle énergie, boîtes automatiques et réducteurs de précision.
• Type de machine : huit axes, quatre liaisons, taillage à sec haute vitesse avec refroidissement à sec pour une efficacité environnementale.
• Transmission principale : entraînement direct des broches fraise et pièce pour hautes vitesses et précision.
• Productivité : vitesses de coupe >300 m/min pour petits et moyens modules; rendement nettement supérieur aux machines à coupe humide.
• Automatisation : options de chargement/déchargement mono-machine et trémie de transfert automatique pour lignes flexibles automatisées.
• Contrôle : options Siemens ou FANUC.
• Différences de modèles : YE3115CNC et YDE3120CNC-CD diffèrent par le diamètre maxi pièce, la vitesse de broche fraise et la longueur de l'outil.
