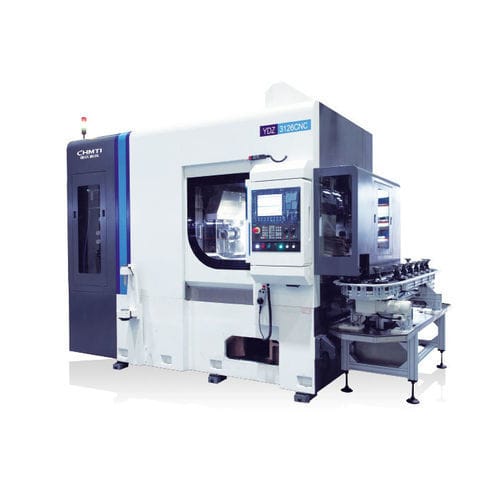

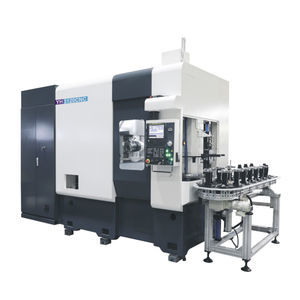

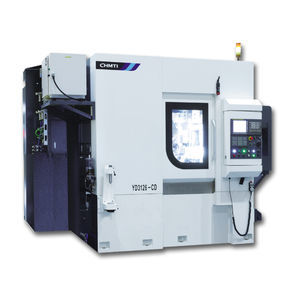

Machine à tailler les engrenages CNC YD31266/YDZ3126（CDR）

vertical

Résumé
Cette machine est conçue pour le taillage en grande série de dentures par fraise pour voitures particulières, véhicules utilitaires, machines de chantier et réducteurs. La précision d'usinage peut atteindre la classe 6 selon GB/T10095.1-2008.

Principales performances et caractéristiques

• Machine de taillage en six/ sept/ onze axes avec liaison 4 axes, réalisation de coupe sèche à grande vitesse pour un usinage efficace.
• Agencement vertical : le montant effectue un déplacement horizontal pour assurer l'avance radiale et un taillage performant.
• Capotage entièrement fermé, évacuation rapide des copeaux et système de refroidissement à sec garantissant une bonne stabilité thermique et une tenue des cotes.
• Broches porte‑outil et pièce en entraînement direct, chaîne cinématique courte et haute précision de transmission ; paliers à rouleaux haute rigidité permettant l'usinage à grande vitesse et forte charge des dentures de module moyen en coupe sèche.
• Équipements optionnels : systèmes de chargement/déchargement monoposte et magasin de transfert automatique pour répondre aux besoins d'automatisation et de fabrication flexible.
• Options d'usinage : dispositifs d'ébavurage et d'affûtage par extrusion pour la combinaison de plusieurs opérations ; dispositif d'engrènement optionnel pour un taillage de finition après traitement thermique.
• Système de commande configurable : Siemens ou FANUC.

Paramètres techniques principaux

• Diamètre maximal de la pièce (mm) : 260
• Module maximal de la pièce (mm) : 6
• Angle de rotation maximal de la tête porte‑outil (°) : ±45°
• Vitesse maximale broche fraise (tr/min) : 2500
• Vitesse maximale table (tr/min) : 250
• Dimension maximale d'outillage (Ø × longueur) (mm) : Φ130×230
• Course axiale maximale de la fraise (mm) : 200
• Distance centre fraise — centre rotation table (mm) : 30–220
• Distance centre fraise — surface table (mm) : 135–485

Domaines d'application et caractéristiques techniques

• Secteurs : voitures particulières, véhicules utilitaires, machines de chantier, réducteurs — adapté aux grandes séries de taillage de dentures.
• Précision : jusqu'à la classe 6 selon GB/T10095.1-2008.
• Configurations d'axes : 6/7/11 axes (liaison 4 axes).
• Entraînements : broches en entraînement direct, chaîne cinématique courte, paliers à rouleaux haute rigidité.
• Refroidissement et protection : système de refroidissement à sec, capotage complet, évacuation rapide des copeaux.
• Automatisation : options de charge/décharge et magasin de transfert automatique.
• Fonctions optionnelles : chanfreinage par extrusion, ébavurage, dispositif d'engrènement pour taillage de précision après traitement thermique.
• Commande : Siemens ou FANUC disponibles.
• Voir les paramètres techniques principaux ci‑dessus pour les dimensions et vitesses.
