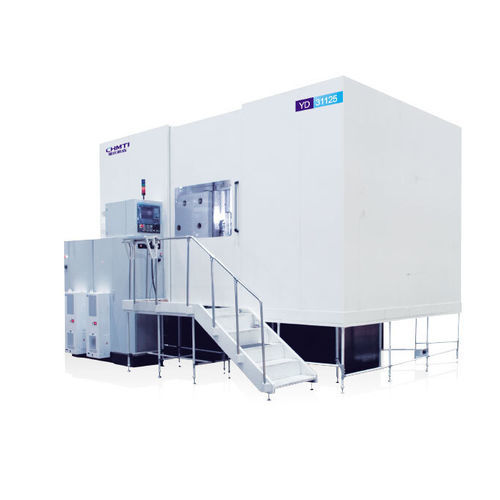

Machine à tailler les engrenages CNC YD3180/31125/31200/Y313206

vertical

Aperçu
Machine destinée à l'usinage d'engrenages pour les secteurs de l'automobile lourde, l'éolien, les machines de chantier, la construction navale, le levage, les machines minières et la production d'énergie. La précision d'usinage peut atteindre la classe 6–7 selon la norme GB/T10095.1-2008.

Principales performances et caractéristiques

• Machine CNC de grand format à roulage d'engrenages, six axes et quatre liaisons.
• Configuration verticale avec table fixe et colonne mobile pour l'avance radiale ; équipée d'un carter entièrement fermé, d'un dispositif de collecte des brouillards d'huile et d'un évacuation automatique des copeaux ; dispositif de serrage automatique des pièces en option.
• Broche de l'outil (rouleau) entraînée par engranages de haute précision ; table entraînée par double vis sans fin et roue ; avances radiale et axiale sur guidages à inserts en acier rectangulaires et patins à roulement ; rigidité et précision élevées.
• Adaptée au travail efficace avec rouleaux à revêtement haute vitesse et lames en carbure ; pour les engrenages à grand module, possibilité d'utiliser fraise disque et rouleau en une seule mise en place pour réaliser une opération de surfaçage brut puis roulage de finition.
• Possibilité d'équiper un système de refroidissement par lubrification minimale (MQL) pour permettre un usinage quasi-sec.

Principales spécifications techniques
Modèles principaux : YD3180 / YD31125 / YD31200 / Y31320CNC6

• 1. Diamètre maximal de la pièce (mm) — YD3180 : 800 ; YD31125 : 1250 ; YD31200 : 2000 ; Y31320CNC6 : 3200
• 2. Module maximal (mm) — YD3180 : 27 ; YD31125 : 30 ; YD31200 : 32 ; Y31320CNC6 : 32
• 3. Angle maximal de rotation de la tourelle porte-outil (°) — Tous modèles : ±45°
• 4. Vitesse maximale de la broche (r/min) — YD3180 : 260 ; YD31125 : 260 ; YD31200 : 200 ; Y31320CNC6 : 200
• 5. Vitesse maximale de la table (r/min) — YD3180 : 24 ; YD31125 : 16 ; YD31200 : 4 ; Y31320CNC6 : 4
• 6. Taille maximale de l'outil monté (Diamètre×Longueur mm) — YD3180 : Φ350×450 ; YD31125 : Φ400×500 ; YD31200 : Φ460×600 ; Y31320CNC6 : Φ460×600
• 7. Course axiale maximale du rouleau (mm) — YD3180 : 380 ; YD31125 : 400 ; YD31200 : 600 ; Y31320CNC6 : 600
• 8. Distance du centre du rouleau au centre de rotation de la table (mm) — YD3180 : 100–650 ; YD31125 : 100–850 ; YD31200 : 30–1300 ; Y31320CNC6 : 280–2000
• 9. Distance du centre du rouleau à la surface de la table (mm) — YD3180 : 400–1400 ; YD31125 : 400–1400 ; YD31200 : 765–2165 ; Y31320CNC6 : 765–2765
• 10. Capacité de charge de la table (T) — YD3180 : 10 ; YD31125 : 12 ; YD31200 : 30 ; YD31320CNC6 : 40
• 11. Puissance du moteur principal (kW) — YD3180 : 43 ; YD31125 : 43 ; YD31200 : 53 ; YD31320CNC6 : 53

Caractéristiques / Spécifications (récapitulatif)

• Type de machine : machine CNC de grand format à roulage d'engrenages, six axes et quatre liaisons
• Secteurs applicables : automobile lourde, éolien, machines de chantier, construction navale, levage, machines minières, production d'énergie
• Précision d'usinage : jusqu'à la classe 6–7 selon GB/T10095.1-2008
• Compatibilité des outils : rouleaux haute vitesse revêtus, rouleaux à plaquettes carbure ; prise en charge fraise disque + rouleau en une seule mise en place pour brut → roulage de finition
• Configuration et équipements : disposition verticale (table fixe, colonne mobile), carter entier, collecte des brouillards d'huile, évacuation automatique des copeaux, serrage automatique des pièces en option
• Refroidissement/lubrification : possibilité d'installer un dispositif de lubrification minimale (MQL) pour un usinage quasi-sec
• Principales spécifications (par modèle) : voir « Principales spécifications techniques » ci‑dessus
