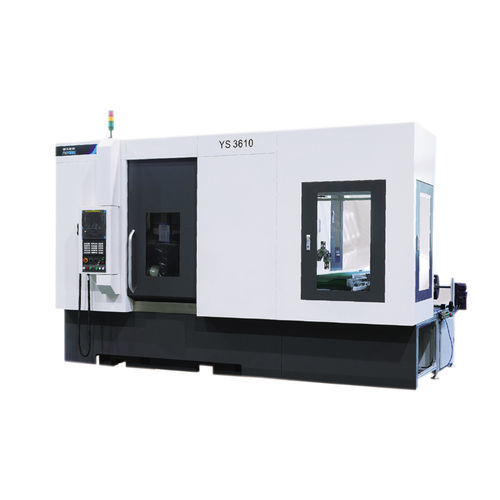

Machine à tailler les engrenages CNC YS3610

horizontal

Présentation
Le YS3610 est une machine CNC horizontale de taillage d'engrenages conçue pour l'usinage de roues dentées à petit module et grand angle d'hélice, utilisées dans la moto, l'instrumentation, les jouets, les articles de pêche et secteurs similaires. La machine permet l'usinage à sec et peut atteindre une précision conforme à la norme GB/T10095.1-2008 classe 6.

Performances principales et caractéristiques

• Machine de taillage d'engrenages horizontale à six axes et 4 liaisons, adaptée aux petits modules et grands angles d'hélice.
• Structure compacte avec capots de protection externes et internes pour permettre un usinage à sec sécurisé.
• Berceau horizontal assurant un meilleur ajustement des composants et une rigidité globale tout en réduisant l'encombrement.
• Broche porte-outil entraînée en direct par un moteur broche servo pour une chaîne cinématique courte, une haute précision de positionnement et une bonne rigidité.
• Table de travail avec train d'engrenages hélicoïdaux de haute précision pour la division, dotée d'un dispositif d'élimination du jeu, adaptée à l'usinage à grande vitesse et haute précision.
• Configuration standard : FANUC 0i-MF ; options : GSK25iG, Siemens 828D ou autres systèmes compatibles.
• Possibilité d'équiper un dispositif d'alimentation automatique et une trémie pour l'usinage continu sans surveillance.

Principales spécifications techniques

• Référence produit : YS3610
• Type de machine : Machine horizontale de taillage d'engrenages à six axes et 4 liaisons, usinage à sec
• Diamètre maximal de la pièce : 100 mm
• Module maximal de la pièce : 3 mm
• Angle de rotation maximal du porte-outil : ±60°
• Vitesse maxi broche de l'outil : 4000 tr/min
• Vitesse maxi de la table : 400 tr/min
• Dimension maximale de montage d'outil (Ø × longueur) : φ80 × 110 mm
• Course axiale maxi de l'outil : 100 mm
• Distance entre le centre de l'outil et le centre de rotation de la table : 10–110 mm
• Distance du centre d'outil à la surface de la table : 150–500 mm
• Précision d'usinage : jusqu'à GB/T10095.1-2008 classe 6
• Configuration standard : système CNC FANUC 0i-MF (options GSK25iG ou Siemens 828D)
• Options : dispositif d'alimentation automatique et trémie pour automatisation continue

Domaine d'application
Adaptée à l'usinage de petits modules et grands angles d'hélice ; utilisée dans les domaines de la moto, de l'instrumentation, des jouets, des articles de pêche, etc.

Remarques
La précision d'usinage peut atteindre la classe 6 selon GB/T10095.1-2008. Le système CNC standard et la transmission sont indiqués ; options d'alimentation automatique et trémie disponibles sur demande.
