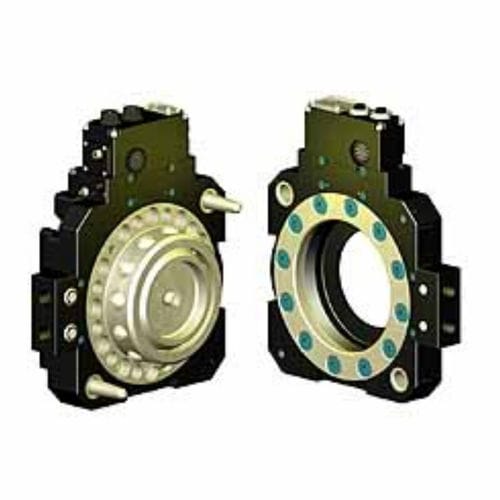

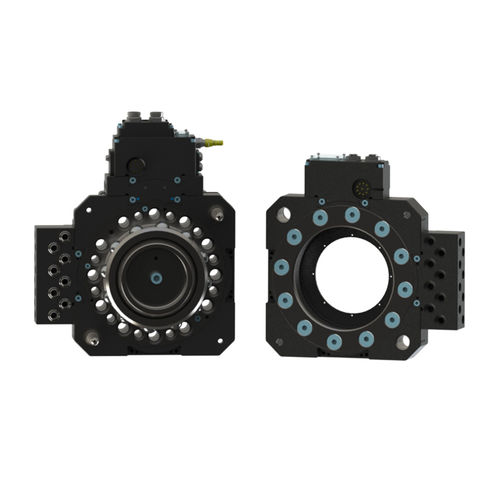

Changeur d'outil pour robots QC-510

pneumatiqueautomatiqueà actionneur pneumatique

Présentation du produit
Le changeur d'outils QC-510 permet l'échange entièrement automatisé d'outils avec verrouillage pneumatique sécurisé, passage intégré des utilités et répétabilité de position. Conçu pour des applications robotisées à cycles élevés et des environnements sévères, il se monte directement sur la plupart des poignets de robot 1000 kg (pas de plaque d'interface spécifique requise).

Caractéristiques clés

• Construction modulaire : Modules séparés pour forte puissance, refroidissement, servo, communications et signaux discrets facilitent la maintenance et la configuration.
• Capteurs Ready (2) : Détectent lorsque la plaque d'outil est à 0,06 pouce (1,5 mm) de la plaque maître, signalant prêt au verrouillage.
• Verrouillage sécurisé breveté : Conception réduisant la force exercée sur le piston tout en assurant un enclenchement sûr.
• Grande capacité de moment : Grand diamètre de piston et déplacement externe des billes augmentent la résistance aux moments X/Y/Z.
• Matériaux : Toutes les pièces de verrouillage sont en acier inoxydable Rc58.
• Détection intégrée : Capteurs de verrouillage/déverrouillage inclus pour sécurité et vérification process.
• Montage direct : Se fixe aux poignets de robot 1000 kg sans plaque d'interface spéciale.

Spécifications

• Force de verrouillage @ 80 psi (5,5 bar) : 62000 N (≈ 13 957 lbf)
• Distance maximale de verrouillage : 2,54 mm (0,1 pouce)
• Répétabilité de position : 0,0152 mm (0,0006 pouce)
• Charge utile suggérée : 700 kg (≈ 1 543 lb)
• Capacité de moment statique X/Y : 4860 Nm (≈ 43 000 lbf·in)
• Capacité de moment statique Z : 3500 Nm (≈ 31 000 lbf·in)
• Poids côté maître : 19,4 kg (≈ 42,8 lb)
• Poids côté outil : 8,64 kg (≈ 19 lb)
• Poids en accouplement : 28,1 kg (≈ 61,8 lb)
• Type d'actionnement : Pneumatique
• Type de poignet robot : Standard
• Couleur : Noir
