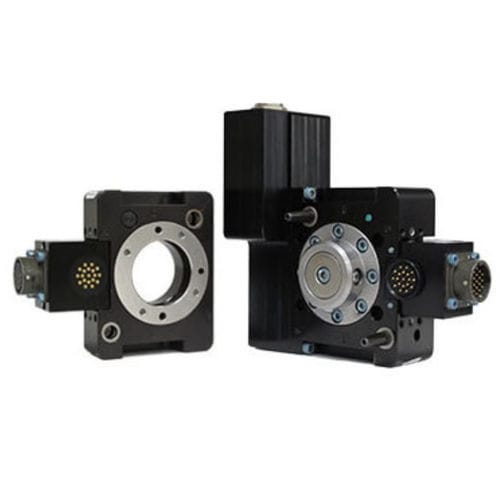

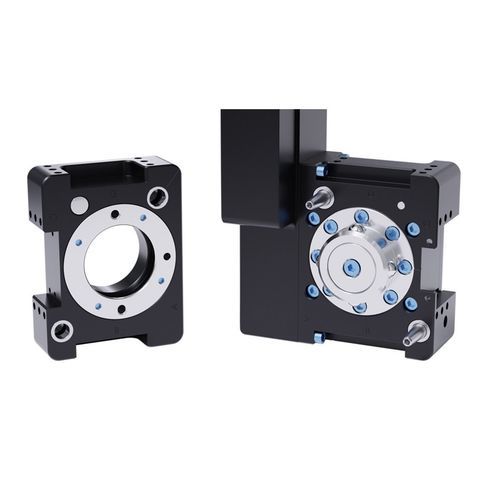

Changeur d'outil pour robots QC-18

automatiqueà actionneur électrique

Aperçu du produit
Les changeurs d'outils électriques QC-18 permettent l'échange entièrement automatisé des effecteurs avec verrouillage sécurisé, passage de services et haute répétabilité de position. Conçus pour des applications robotiques industrielles à cycles élevés et environnements sévères, ils améliorent la disponibilité et la flexibilité des lignes automatisées.

Principales caractéristiques

• Changeur d'outils à actionnement électrique — adapté aux applications sans air comprimé disponible.
• Connecteur d'alimentation et de commande moteur M16 12 broches fournissant les commandes de verrouillage/déverrouillage et les signaux Verrouillé/Déverrouillé.
• Temps de verrouillage/déverrouillage : 1 seconde.
• La technologie de verrouillage No-Touch permet une séparation de plaque jusqu'à 1,0 mm lors du verrouillage.
• Mécanisme de verrouillage breveté avec sécurisation (fail-safe) et faible effort sur le piston.
• Prend en charge plusieurs motifs de montage via des plaques d'interface.
• Tous les éléments de verrouillage sont en acier inox Rc58.
• Trois plats disponibles pour le montage de modules électriques.
• Tension de fonctionnement : 21–30 VDC ; faible consommation d'énergie.

Caractéristiques
Distance maximale de verrouillage : 1,0 mm
Répétabilité de position : 0,0152 mm
Charge utile suggérée : 18 kg
Capacité de moment statique X/Y : 56,5 Nm
Capacité de moment statique Z : 78 Nm
Masse côté maître : 1,41 kg
Masse côté outil : 0,417 kg
Masse couplée : 1,82 kg
Type d'actionnement : Électrique
Type de poignet robot : Standard
Couleur : Noir

Spécifications techniques

• Référence : QC-18
• Actionnement : Électrique
• Tension de fonctionnement : 21–30 VDC
• Distance maximale de verrouillage : 1,0 mm (verrouillage No-Touch)
• Répétabilité de position : 0,0152 mm
• Charge utile suggérée : 18 kg
• Capacité de moment statique X/Y : 56,5 Nm
• Capacité de moment statique Z : 78 Nm
• Masse côté maître : 1,41 kg
• Masse côté outil : 0,417 kg
• Masse couplée : 1,82 kg
• Matériau : Toutes les pièces de verrouillage en acier inox Rc58
• Connecteur : Connecteur M16 12 broches pour commande moteur et alimentation (commandes verrouillage/déverrouillage ; signaux Verrouillé/Déverrouillé)
• Montage : Prend en charge plusieurs motifs de montage via plaques d'interface
• Compléments : (3) plats pour modules électriques ; mécanisme de verrouillage breveté fail-safe ; faible consommation
