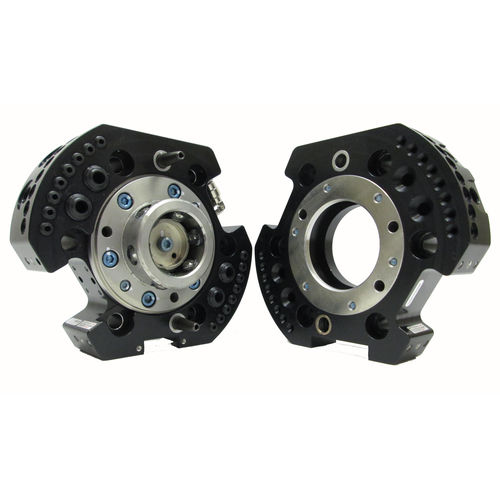

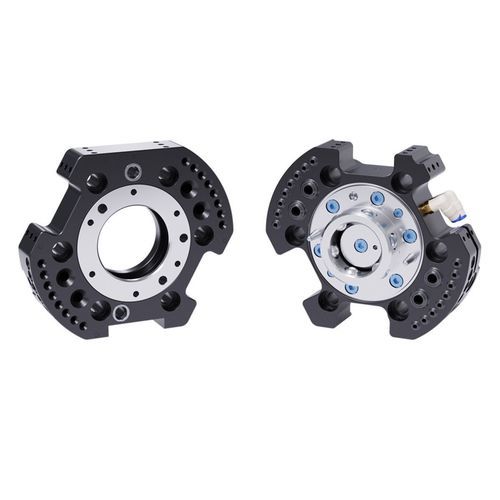

Changeur d'outil pour robots QC-50

automatiquepneumatiqueà actionneur pneumatique

Aperçu produit
Le changeur d'outils QC-50 permet l'échange entièrement automatisé d'effecteurs grâce à un verrouillage sécurisé et à passage d'utilités intégrés. Conçu pour les environnements industriels sévères et les cycles élevés, il réduit la hauteur d'empilement par montage direct sur un poignet robot ISO 100 mm et accepte des modules utilitaires modulaires.

Caractéristiques principales

• Conception pneumatique compacte avec (16) passages d'air M5 et (4) 1/8 BSPP (20 au total)
• Technologie de verrouillage No-Touch permettant jusqu'à 3,0 mm de séparation des plaques lors du verrouillage
• Mécanisme de verrouillage breveté et fail-safe entraînant une faible force sur le piston
• Montage direct sur poignet ISO 100 mm pour minimiser la hauteur d'empilement ; supporte d'autres motifs de montage
• Pièces de verrouillage en acier inoxydable Rc58
• Quatre plats pour le montage de modules utilitaires (signal, fluide/air, électrique)
• Repères d'alignement dans le corps pour une meilleure résistance en torsion et maintenabilité
• Détection intégrée Verrou/Déverrou pour communiquer l'état ; aucun SIP requis

Caractéristiques / Spécifications techniques

• Force de verrouillage @ 80 psi (5,5 bar) : 5800 N
• Distance maximale de verrouillage : 2,54 mm
• Tailles des ports de passage : (16) M5 et (4) 1/8 BSPP
• Nombre de ports pneumatiques : 20
• Répétabilité positionnelle : 0,0152 mm
• Charge utile recommandée : 50 kg
• Capacité de moment statique X/Y : 226 Nm
• Capacité de moment statique Z : 226 Nm
• Poids côté maître : 1,53 kg
• Poids côté outil : 0,78 kg
• Poids une fois accouplé : 2,31 kg
• Type d'actionnement : Pneumatique
• Type de poignet robot : Standard
• Couleur : Noir
• Filet des ports : BSPP/G
