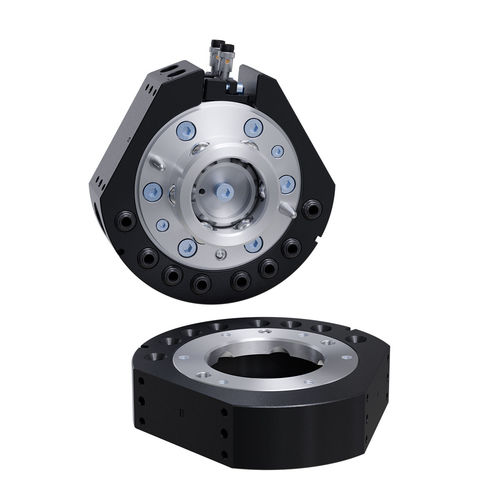

Changeur d'outil pour robots QC-40Q-E

pneumatiqueautomatiqueà actionneur pneumatique

Présentation
Le QC-40Q-E est un changeur d'outils robotique pneumatique conçu pour l'échange entièrement automatisé d'outils en environnement industriel. Il offre un verrouillage sécurisé et sécurisé, des passages pneumatiques intégrés et une grande répétabilité de position pour améliorer la disponibilité et la flexibilité dans des applications à cycles élevés.

Caractéristiques principales

• Huit passages pneumatiques intégrés 1/8 dans un poids accouplé compact de 1,84 kg
• La technologie de verrouillage No-Touch permet jusqu'à 1,5 mm de séparation des plaques lors du verrouillage
• Mécanisme de verrouillage breveté et à sécurité intégrée limitant les efforts sur le piston pour un engagement fiable
• Prend en charge plusieurs schémas de montage via plaques d'interface pour une intégration flexible
• Tous les composants de verrouillage usinés en acier inoxydable Rc58 pour une meilleure résistance à l'usure
• Deux plats disponibles pour monter des modules utilitaires et étendre les fonctions
• Fonctions d'alignement dans le corps améliorant la résistance en torsion et la maintenabilité

Détails additionnels

• Actionnement : Pneumatique
• Conçu pour poignées de robot standard
• Couleur : Noir
• Options d'interface côté maître/outils et montage modulaire des utilitaires disponibles

Spécifications

• Référence : QC-40Q-E
• Force de verrouillage @ 80 psi (5,5 bar) : 5600 N
• Course maximale de verrouillage : 3,05 mm
• Séparation No-Touch pendant verrouillage : jusqu'à 1,5 mm
• Taille des passages : (8) 1/8 (NPT ou BSPP/G selon configuration)
• Nombre de passages pneumatiques : 8
• Répétabilité positionnelle : 0,0152 mm
• Charge utile suggérée : 60 kg (≈132 lb)
• Capacité de moment statique X/Y/Z : 226 Nm
• Poids côté maître : 1,25 kg
• Poids côté outil : 0,59 kg
• Poids accouplé : 1,84 kg
• Type d'actionnement : Pneumatique
• Type de poignet robot : Standard
• Options de filetage des ports : NPT ou BSPP/G
