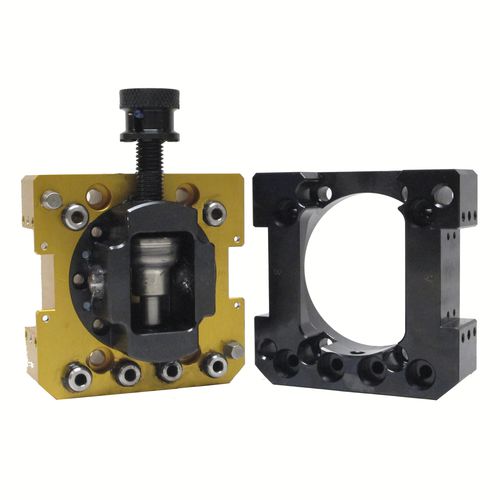

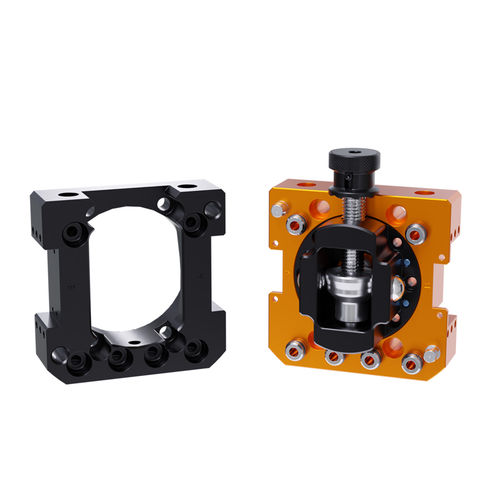

Changeur d'outil pour robots MC-36R

manuelpneumatiqueà commande manuelle

Aperçu du produit
Les changeurs d'outils manuels ATI offrent une solution simple et fiable pour changer rapidement les effecteurs sans outils ni alimentation. Conçus pour une utilisation facile et un alignement reproductible, ils réduisent les temps d'arrêt et améliorent la flexibilité dans les environnements collaboratifs, laboratoires ou les applications à faible volume.

Caractéristiques principales

• (6) passages pneumatiques 1/8 NPT intégrés dans un boîtier compact de 1,75 kg (≈3,85 lb)
• Mécanisme de verrouillage à vis (breveté) offrant une forte force de verrouillage
• Molette à cliquet pour une sécurité accrue en position verrouillée
• Deux faces planes disponibles pour monter des modules électriques
• Limite de charge utile suggérée : 36 kg (≈80 lb) ; charge utile indiquée : 16 kg (≈35 lb)
• Haut rapport résistance/poids

Spécifications

• Taille des passages : (6) 1/8 NPT
• Nombre de passages pneumatiques : 6
• Répétabilité positionnelle : non spécifiée
• Limite de charge utile suggérée : 36 kg (≈80 lb)
• Charge utile nominale : 16 kg (≈35 lb)
• Capacité moment statique X/Y : 113 Nm (≈1000 lbf·in)
• Capacité moment statique Z : 169 Nm (≈1500 lbf·in)
• Poids côté maître : 0,998 kg (≈2,2 lb)
• Poids côté outil : 0,748 kg (≈1,65 lb)
• Poids en accouplement : 1,75 kg (≈3,85 lb)
• Type d'actionnement : Manuel
• Type de poignet robot : Standard
• Couleur : Noir
• Filetage des ports : Filetages NPT

Informations modèle
Numéro de modèle : MC-36R

Caractéristiques techniques

• Verrouillage : mécanisme de verrouillage à vis (breveté) avec molette à cliquet
• Montage : deux faces planes pour fixer des modules électriques
