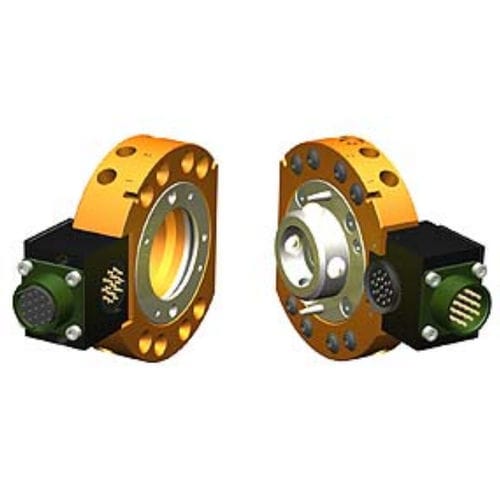

Changeur d'outil pour robots QC-21

automatique

Présentation

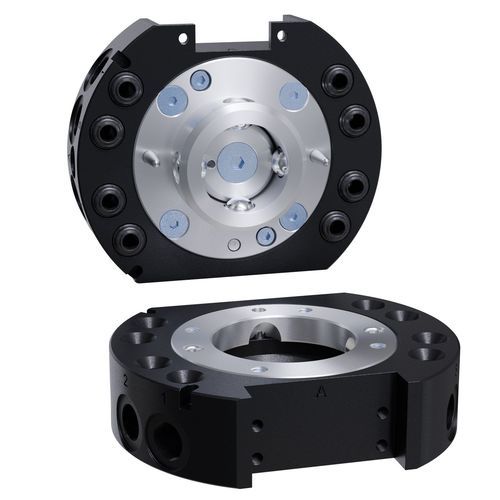

Le QC-21-E d'ATI est un changeur d'outils robotique pneumatique conçu pour l'échange entièrement automatisé des effecteurs en environnements industriels à cycles élevés. Il assure un verrouillage sécurisé avec actionnement No-Touch, des passages pneumatiques intégrés et une grande répétabilité de position pour garantir la disponibilité du robot et des changements d'outils rapides.

Caractéristiques principales

• (8) ports traversants pneumatiques 1/8 BSPP / 1/8 NPT dans un ensemble accouplé compact de 0,794 kg (1,75 lb)
• Technologie de verrouillage No-Touch permettant jusqu'à 2,03 mm (0,08 in) de séparation des plaques lors du verrouillage
• Mécanisme de verrouillage breveté à sécurité intégrée réduisant la force exercée sur le piston
• Compatible avec plusieurs schémas de montage via plaques d'interface ; une face plane disponible pour monter des modules utilitaires
• Features d'alignement pour une résistance torsionnelle
• Capteurs Lock/Unlock en option

Spécifications techniques

• Modèle / SKU : QC-21-E
• Type d'actionnement : Pneumatique
• Force de verrouillage @ 80 psi (5,5 bar) : 2300 N (≈ 520 lbf)
• Distance maximale de verrouillage : 2,03 mm (0,08 in)
• Taille des ports traversants : (8) 1/8 NPT ; G 1/8 (BSPP)
• Nombre de ports traversants pneumatiques : 8
• Répétabilité positionnelle : 0,0152 mm (0,0006 in)
• Charge utile suggérée : 25 kg (55 lb)
• Capacité de moment statique X/Y : 56,5 Nm (≈ 500 lbf-in)
• Capacité de moment statique Z : 35 Nm (≈ 310 lbf-in)
• Poids côté maître : 0,476 kg (1,05 lb)
• Poids côté outil : 0,318 kg (0,7 lb)
• Poids accouplé : 0,794 kg (1,75 lb)
• Type de poignet robot : Standard
• Couleur : Noir
• Filetage ports : BSPP / G et options NPT

Montage et compatibilité

• Prend en charge plusieurs schémas de montage par plaques d'interface adaptées aux brides robot courantes
• Une face plane disponible pour monter des modules utilitaires ou des adaptateurs personnalisés
• Adapté aux applications robotiques à cycles élevés et aux environnements industriels exigeants

Matériaux et options

• Tous les éléments de verrouillage en acier inoxydable Rc58
• Capteurs Lock/Unlock optionnels pour retour d'état d'automatisation
• Conçu pour un entretien réduit et une longue durée de service
