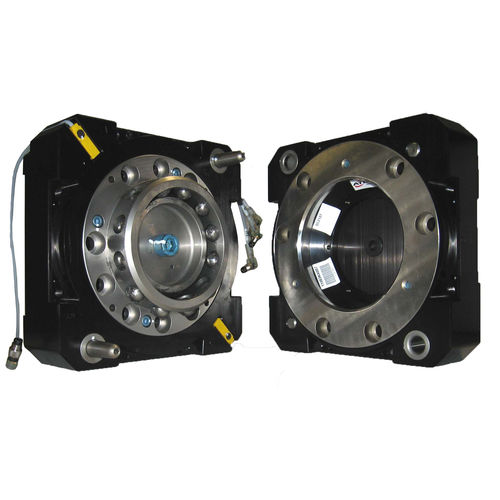

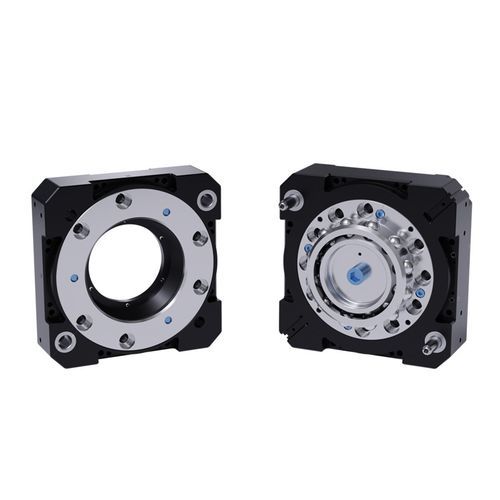

Changeur d'outil pour robots QC-213
automatique

changeur d'outil pour robots
changeur d'outil pour robots
changeur d'outil pour robots
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Applications
pour robots
Type
automatique

Description

-Construction modulaire : Les fonctions de haute puissance, de refroidissement, d'asservissement, de DeviceNet et de signaux discrets sont intégrées dans des modules distincts, ce qui facilite la maintenance et accroît la communalité et la flexibilité pour le client. -Capacité de couple et résistance extrêmement élevées : Le QC-213 utilise le même mécanisme de verrouillage éprouvé que les changeurs d'outils de la série QC-210 - dépassant les spécifications de charge des robots de 200 kg. -Câblage interne : Prend en charge les options de vanne et de DeviceNet intégrées - ce qui facilite l'ajout et le retrait de la vanne et du module DeviceNet. -Habillage facile : Les modules sont conçus pour placer les ports électriques, pneumatiques et d'eau en ligne. Les modules peuvent être réorganisés sur le changeur d'outils pour répondre aux besoins d'habillage. -Réduction du poids et de la taille : Le poids et la taille sont maintenus aussi bas que possible sans réduire la fiabilité ou les performances. -Modèle de montage personnalisé - voir dessin. Limite de charge utile suggérée : - 660 lb Force de verrouillage à 5,5 bars (80 psi) : - 7000 lb Capacité de moment statique (X et Y) : - 24000 lbf-in Capacité de moment statique (Z) : - 20000 lbf-in Répétabilité positionnelle - (X, Y, & Z) : - 0.0006 in Poids - lorsqu'il est couplé : - 27.8 lb Poids du maître : - 18,4 lb Poids de l'outil : - 9,4 lb Distance maximale entre la plaque du maître et celle de l'outil avant verrouillage à 6 bars (87 psi) : - 0.1 in

---
