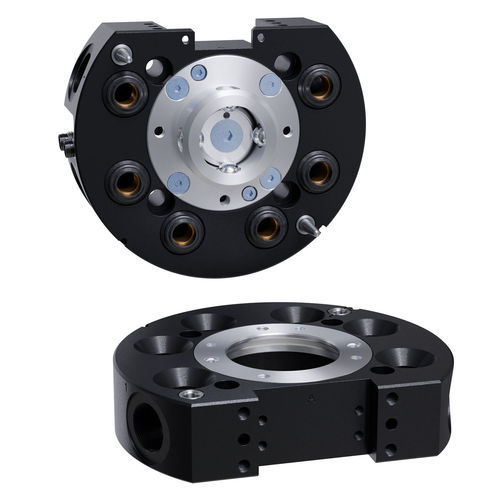

Changeur d'outil pour robots QC-22-E

automatiquepneumatiqueà actionneur pneumatique

Aperçu produit
Le changeur d'outils robotique ATI QC-22-E permet l'échange automatisé des effecteurs avec verrouillage de sécurité fail-safe, traversées utilitaires intégrées et grande répétabilité. Conçu pour les applications industrielles à cycles élevés et les environnements exigeants, il améliore la disponibilité et la flexibilité en automatisation robotique.

Principales caractéristiques

• (6) orifices pneumatiques passants 3/8 NPT intégrés dans un ensemble accouplé de 1,42 kg
• Orifices pneumatiques de plus grand diamètre pour des applications nécessitant un débit d'air supérieur
• Technologie de verrouillage No-Touch permettant jusqu'à 2,0 mm de séparation de plaque lors du verrouillage
• Conception brevetée de verrouillage fail-safe réduisant la force agissant sur le piston
• Compatible avec plusieurs motifs de montage via plaques d'interface
• Tous les éléments de verrouillage en acier inoxydable Rc58
• Une face plane disponible pour le montage de modules utilitaires
• Éléments d'alignement dans le corps pour une meilleure résistance torsionnelle et une maintenance facilitée
• Capteurs verrouillage/déverrouillage optionnels

Spécifications

• Force de verrouillage @ 80 psi (5,5 bar) : 2300 N (≈ 520 lb)
• Distance maximale de verrouillage : 2,03 mm (0,08 in)
• Taille des orifices passants : (6) 3/8 NPT
• Quantité d'orifices passants pneumatiques : 6
• Répétabilité positionnelle : 0,0152 mm (0,0006 in)
• Limite de charge utile suggérée : 25 kg (≈ 55 lb)
• Capacité de moment statique X/Y : 56,5 Nm (≈ 500 lbf-in)
• Capacité de moment statique Z : 90,4 Nm (≈ 800 lbf-in)
• Poids côté maître : 0,866 kg (≈ 1,91 lb)
• Poids côté outil : 0,549 kg (≈ 1,21 lb)
• Poids en couple : 1,42 kg (≈ 3,13 lb)
• Type d'actionnement : Pneumatique
• Type de poignet robot : Standard
• Couleur : Noir
• Filetages des ports : BSPP / G
