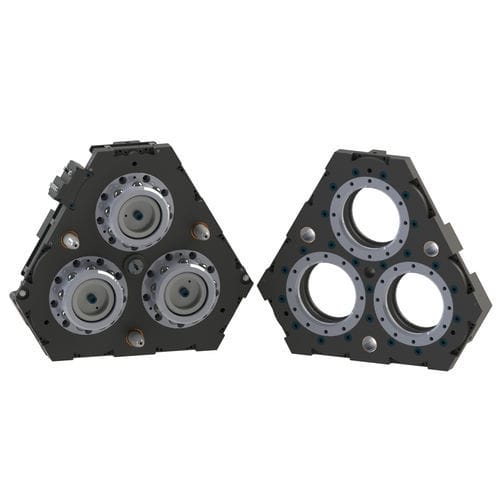

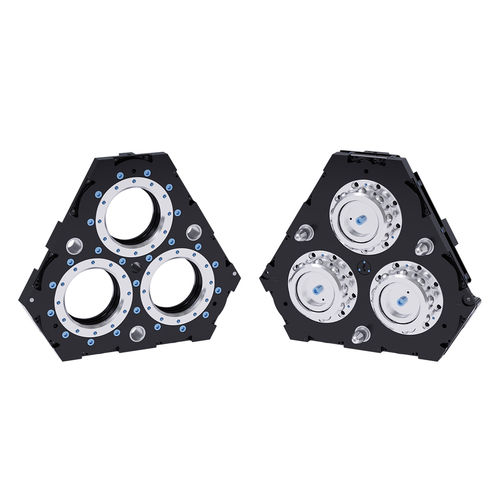

Changeur d'outil pour robots QC-1310

pneumatiqueautomatiqueà commande pneumatique

Aperçu du produit
Le changeur d'outils robotisé QC-1310 permet l'échange entièrement automatisé d'effecteurs avec verrouillage sécurisé, passage des utilités et haute répétabilité de position. Conçu pour cellules robotiques industrielles et usages à cycles élevés, le QC-1310 intègre des modules utilitaires modulaires et un câblage interne pour faciliter l'intégration et la maintenance.

Caractéristiques clés

• Construction modulaire : Modules séparés pour alimentation, refroidissement, servo, communication et signaux discrets afin d'augmenter la flexibilité et simplifier la maintenance.
• Grande capacité de moment et résistance : Mécanisme de verrouillage éprouvé offrant des capacités supérieures aux spécifications typiques de poignet de robot.
• Câblage interne : Prend en charge des modules de vanne et de contrôle intégrés pour faciliter l'ajout/suppression de modules.
• Hauteur empilage en verrouillé : 5,20 in (132,2 mm) (n'inclut pas la plaque d'interface requise).
• Détection intégrée : Capteurs de verrouillage/déverrouillage disponibles pour la vérification automatisée.

Spécifications

• Numéro de modèle : QC-1310
• Force de verrouillage @ 80 psi (5,5 bar) : 110000 N
• Distance maximale de verrouillage : 1,65 mm
• Répétabilité positionnelle : 0,0152 mm
• Capacité utile suggérée : 2990 kg
• Capacité de moment statique X/Y : 11000 Nm
• Capacité de moment statique Z : 12600 Nm
• Poids côté maître : 43,1 kg
• Poids côté outil : 21,3 kg
• Poids en couplage : 64,4 kg
• Type d'actionnement : Pneumatique
• Type de poignet robot : Standard
• Couleur : Noir
• Remarques : La hauteur empilage n'inclut pas la plaque d'interface requise ; conception modulaire et câblage interne prenant en charge les options de vanne/contrôle intégrées.
