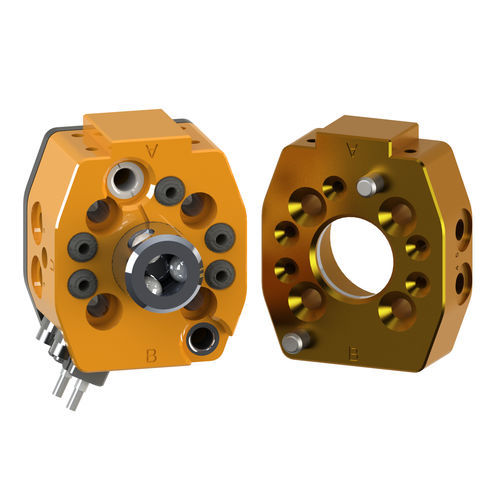

Changeur d'outil pour robots QC-7
automatique

changeur d'outil pour robots
changeur d'outil pour robots
changeur d'outil pour robots
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Applications
pour robots
Type
automatique

Description

-Changeur d'outils automatique compact et léger pour des charges utiles de 16 kg. -Mécanisme de verrouillage Fail-Safe breveté pour une connexion sécurisée entre le maître et l'outil. -Montage direct sur les poignets de robot ISO 9409-1-31.5-4-M5 pour minimiser la hauteur de la pile. -Détection intégrée du verrouillage/déverrouillage pour communiquer l'état. Aucun SIP n'est nécessaire. -Crochet de support d'outil en option pour un rangement pratique lors du changement d'outil. -Passage pneumatique intégré pour une alimentation fiable de l'outillage en aval. -No-Touch Locking™ surmonte les écarts de détection de 1,5 mm pour faciliter l'apprentissage du robot. -Ports pneumatiques configurables dans l'outil QC pour un passage radial ou axial. -Disponible avec l'outil à fente pour un rangement léger et économique des outils. -Fourni avec des raccords pneumatiques à verrouillage/déverrouillage pour les tubes de 4 mm (5/32"). Limite de charge utile suggérée : 35 lb Force de verrouillage à 5,5 bars (80 psi) : 220 lb Capacité de moment statique (X & Y) : 180 lbf-in Capacité de moment statique (Z) : 110 lbf-in Répétabilité positionnelle - (X, Y, & Z) : 0.0004 in Poids - lorsque couplé : 0.62 lb Poids du maître : 0,44 lb Poids de l'outil : 0,18 lb Distance maximale entre la plaque du maître et celle de l'outil avant verrouillage à 6 bars (87 psi) : - 0,06 in Orifices de passage pneumatiques (qté) Taille : - (5) M5 ou #10-32

---
