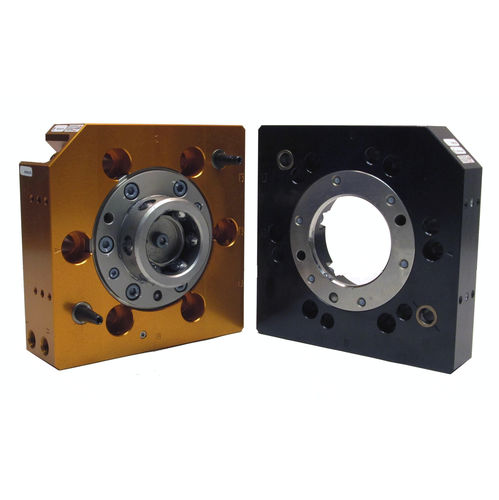

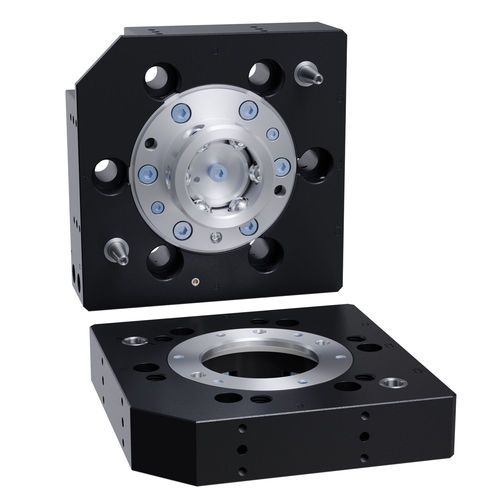

Changeur d'outil pour robots QC-46-E

pneumatiqueà actionneur pneumatique

Présentation
Le QC-46-E est un changeur d'outils robotique permettant l'échange automatisé d'effecteurs avec verrouillage sécurisé, passage de services et grande répétabilité positionnelle. Conçu pour des environnements industriels à cycles élevés, il réduit les temps d'arrêt et accroît la flexibilité des cellules robotisées.

Caractéristiques clés

• Quatre plats (4) pour le montage de modules utilitaires ; le plat C accepte un montage central/dual permettant jusqu'à deux modules sans adaptateur.
• La technologie de verrouillage No-Touch autorise jusqu'à 2,5 mm de séparation des plaques lors du verrouillage.
• Mécanisme de verrouillage breveté à sécurité passive réduisant la force exercée sur le piston pour un enclenchement fiable.
• Montage direct sur motif de fixation ISO 100 mm de poignet robot pour minimiser la hauteur de stack ; prend en charge d'autres motifs de montage.
• Tous les éléments de verrouillage sont en acier inoxydable Rc58 pour une meilleure résistance à l'usure.
• Éléments d'alignement dans la carrosserie du changeur pour une meilleure résistance torsionnelle et une meilleure maintenabilité.
• Détection intégrée de verrouillage/déverrouillage pour communiquer l'état ; aucun SIP requis.

Variantes / Options

• Options de filetage des ports : BSPP/G ou NPT.
• Les références SKU/ID des variantes sont indiquées sur la fiche produit pour chaque option de filetage.

Caractéristiques techniques

• Force de verrouillage @ 80 psi (5,5 bar) : 5800 N
• Distance maximale de verrouillage : 2,54 mm
• Tailles des ports de passage : Non spécifiées sur la fiche
• Nombre de ports pneumatiques de passage : Non spécifié sur la fiche
• Répétabilité positionnelle : 0,0152 mm
• Limite de charge suggérée : 70 kg
• Capacité de moment statique X/Y : 226 Nm
• Capacité de moment statique Z : 150 Nm
• Poids côté maître : 1,95 kg
• Poids côté outil : 1,03 kg
• Poids en couplage : 2,98 kg
• Type d'actionnement : Pneumatique
• Type de poignet robot : Standard (ISO 100 mm)
• Couleur : Noir
• Filetage des ports (par défaut) : BSPP/G
• Numéro de modèle / SKU : QC-46-E
